در پروژههای عمرانی و تأسیسات صنعتی، انتخاب متریال لولهکشی یکی از اصلیترین فاکتورها در اجرای موفق پروژه هاست. شبکههای انتقال سیالات، خصوصاً در زمینه گاز، مستلزم پایداری عملکردی بالا و تطابق کامل با سختگیرانهترین استانداردهاست. در این حوزه، لولههای مانیسمان (Seamless) و درزدار (Welded)، به عنوان دو گزینه اصلی در تاسیسات و لوله کشی ساختمان، همواره مورد مقایسه قرار میگیرند. متخصصانی که به دنبال تصمیمگیری مبتنی بر داده هستند، همواره به دنبال درک تفاوت های کلیدی، ویژگی ها و قیمت لوله گاز درزدار و لوله مانیسمان، منابع مختلف را جستجو می کنند. در این نوشتار، ساختار، عملکرد و ملاحظات اقتصادی این دو نوع لوله مورد بررسی قرار گرفته است. همراه ما باشید.

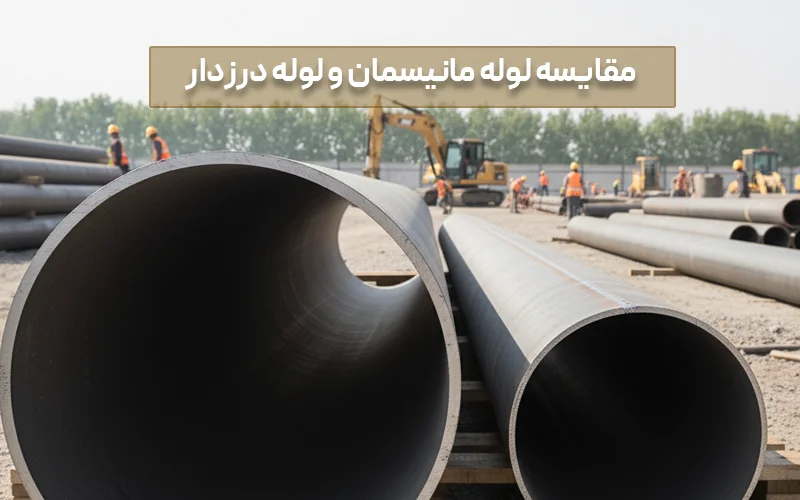

بررسی ویژگی ها، مشخصات و قیمت لوله گاز درزدار و مانیسمان
ریشهی تفاوتهای اصلی میان این دو مقطع فولادی، در روش تولید آنهاست. فرآیند ساخت، عامل تعیینکننده ی مشخصات فنی لوله، به ویژه میزان مقاومت آن در برابر فشار و خستگی است.

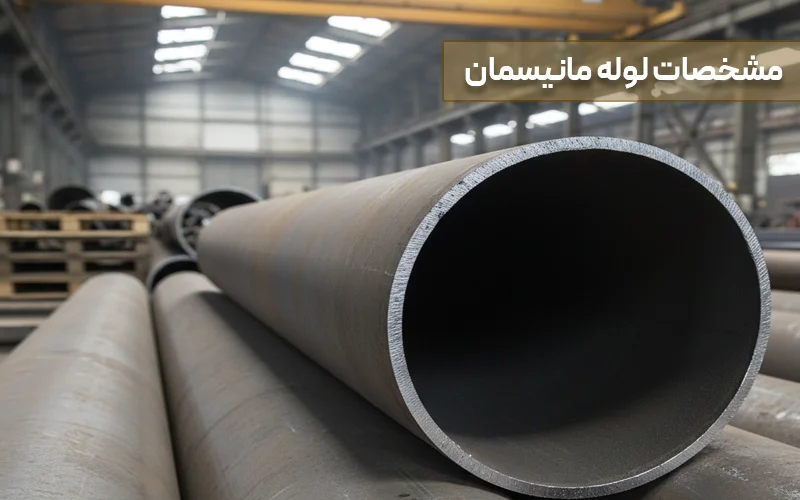

روش تولید لوله مانیسمان (بدون درز)
لولهی مانیسمان (بدون درز)، نماد یکپارچگی متریال است. این لولهها فاقد هرگونه جوش طولی هستند و فرآیند تولید آنها ماهیت مکانیکی و حرارتی پیچیدهای دارد. فرایند تولید این مقاطع فولادی شامل مراحل زیر است:
- ماده اولیه (بیلت): فرآیند تولید با شمشهای فولادی توپر (بیلت) آغاز میشود که نشاندهنده کیفیت بالای مواد اولیه و استفاده از متریال همگن است.
- عملیات سوراخکاری (Piercing): شمش در دمای بالا تا حد پلاستیسیته گرم میشود، سپس با استفاده از دستگاه سوراخکاری به شکل لولهای توخالی درمیآید. این مرحله، با حساسیت بالایی در ایجاد ضخامت و یکنواختی لوله انجام می شود.
- کالیبراسیون نورد: در نهایت، از طریق فرآیندهای نورد گرم و کشش سرد، ابعاد خارجی و ضخامت دیواره به دقت مطابق با ردهبندی استاندارد مورد نظر تنظیم میشود.
لوله های مانیسمان دارای ساختاری یکدست و همسانگرد هستند که هیچگونه تنش ذاتی ناشی از اتصال جوشی در آن ها وجود ندارد.

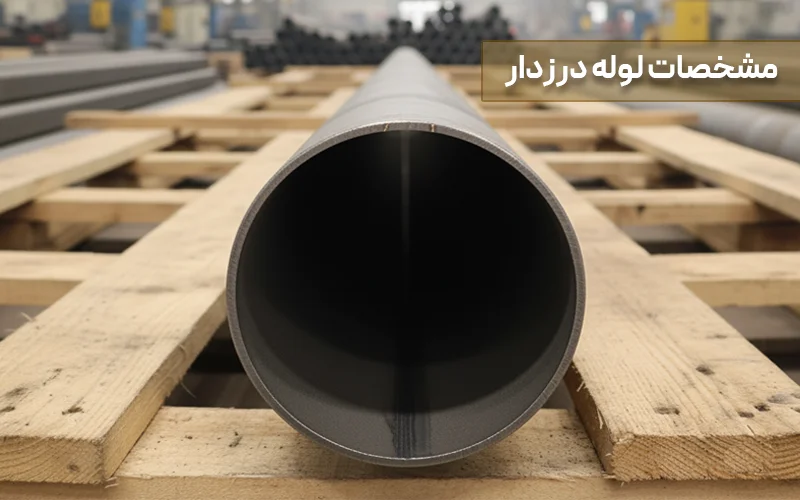

روش تولید لوله گاز درزدار (جوشی)
لوله گاز درزدار (Welded Pipe) با استفاده از روشهایی که بر شکلدهی و اتصال ورق استوارند، تولید میشوند و مشخصات فنی مخصوص به خود را دارند. فرایند تولید این نوع مقاطع فولادی شامل مراحل زیر است:
- ماده اولیه (ورق): فرایند تولید از نوارهای فولادی (استریپ) با ابعاد و ضخامت مشخص آغاز میشود.
- شکلدهی و فرمدهی: نوارها از میان مجموعهای از غلطکها عبور میکنند تا به تدریج به شکل یک سیلندر باز درآیند.
- عملیات جوشکاری: لبهها کنار هم قرار گرفته و با استفاده از روشهایی نظیر جوشکاری مقاومت الکتریکی فرکانس بالا یا جوشکاری زیرپودری به یکدیگر متصل میشوند.
- تکمیل نهایی: در پایان درز جوش، تراشیده و سطح لوله برای حذف ناهمواریها و رسیدن به ابعاد نهایی کالیبره میشود.
در لوله های گازی درزدار، استحکام ساختاری به کیفیت و متالورژی خط جوش وابستگی مستقیم دارد و به کنترل کیفی دقیق در ناحیه اتصال نیاز دارد.
مقایسه عملکردی: تحمل فشار، استحکام و طول عمر
اصلیترین وجه تمایز این نوع لوله ها با یکدیگر در پروفایل عملکردی آن ها در شرایط سرویس دهی با تنش مکانیکی و حرارتی بالاست. در ادامه عملکرد لوله مانیسمان و لوله درزدار مورد مقایسه قرار گرفته است.
تفاوت در تحمل فشار و استحکام مکانیکی
نتایج حاصل از آزمایشات نشان می دهد، در مواجهه با فشار داخلی، لوله مانیسمان عملکرد بهتری از خود نشان می دهد و استحکام مکانیکی بالاتری دارد.
|
معیار |
لوله مانیسمان (بدون درز) |
لوله گاز درزدار (جوشی) |
|
یکنواختی ساختار |
سطحی بسیار همگن و ساختار کاملاً یکپارچه، که ریسک شکست را کاهش میدهد. |
وجود ناهمگنی در سطح. خط جوش به عنوان منطقهای با خواص متالورژیکی متفاوت، مستعد تمرکز تنش است. |
|
ظرفیت فشاربری |
حداکثر فشار مجاز بالاتر. توان تحمل فشار به طور متوسط، بیشتر از نوع درزدار همتراز است. |
محدودیت در تحمل فشار. ظرفیت تحمل به شدت به استاندارد و کیفیت جوش وابسته است و در فشارهای بالا نقطه ممکن است دچار ضعف شود |
|
کاربرد حساس |
ارجحیت مطلق برای سیستمهای پر فشار ، با دمای بالا |
محدودیت کاربرد در سیستمهای با فشار عملیاتی پایین تا متوسط. |
این تفاوت، دلیل اصلی اجبار به استفاده از مانیسمان در خطوط لوله انتقال نفت و گاز با استانداردهای خاص در ردههای فشار بالاست.
مقاومت در برابر خوردگی و خستگی
در ارتباط با انواع لوله، خستگی متریال و فرسایش شیمیایی دو چالش اصلی تاثیرگذار در محاسبه و برآورد طول عمر لولهها هستند. در این بخش به مقایسه ی این دو ویژگی در لوله های مانیسمان و لوله گاز درزدار پرداخته ایم:
- مقاومت خستگی: در سیستمهایی که تحت نوسانات فشار چرخهای قرار دارند (مانند پمپها یا توربینها)، لوله درزدار به دلیل ناهمگنی در منطقه اتصال جوش، آسیبپذیری بیشتری در برابر خستگی نشان میدهد. ساختار همگن مانیسمان، مقاومت خستگی برجستهای را تضمین میکند.
- خوردگی موضعی: ناحیه متأثر از حرارت در اطراف درز جوش میتواند مقاومت شیمیایی کمتری داشته باشد و به یک سایت فعال برای شروع خوردگی موضعی در محیطهای تهاجمی تبدیل شود. یکپارچگی مانیسمان، توزیع مقاومت در برابر خوردگی را در سرتاسر لوله تضمین میکند.
مقایسه ابعادی و کیفیت سطح و ظاهر
دقت ابعادی و کیفیت سطح، در عملیات عایقکاری، نصب اتصالات و جریان سیال داخلی لوله ها نقش مهمی ایفا میکنند.
مقایسه ابعادی
در جدول زیر لوله های درزدار و مانیسمان از لحاظ محدودیت های سایزی در تولید مورد بررسی قرار گرفته اند.
|
ویژگی |
لوله مانیسمان |
لوله گاز درزدار |
|
محدوده قطر (سایز) |
محدودیت تولید در سایز بالا و سایز پایین. تولید در قطرهای بسیار بزرگ (مثلاً بالای ۲۴ اینچ) یا بسیار کوچک، به لحاظ فنی پرهزینه و پیچیده است. |
امکان تولید در سایزهای بالا. قابلیت تولید مقاطع با قطر بسیار بزرگ (تا ۶۰ اینچ یا بیشتر) |
|
کنترل ضخامت دیواره |
کنترل ضخامت و کاهش نامتعارفی ها در فرایند تولید لوله مانیسمان، که به دلیل فرآیند سوراخکاری، چالش مهندسی دشواری محسوب می شود |
به دلیل استفاده از ورق با ضخامت کنترل شده، تلرانس ابعادی بهتری در ضخامت دیواره نهایی حاصل میشود. |
کیفیت ظاهری و کنترل سطح
کیفیت سطح بر جریان سیال (افت فشار) و فرآیندهای پوششدهی تأثیرگذار است. در بررسی کیفیت سطح لوله های مانیسمان و لوله گاز درزدار نتایج زیر حاصل شده است.
- سطح داخلی: لوله مانیسمان، دارای یک صفحه داخلی یکدست و بدون مانع است که برای انتقال سیالاتی که رسوبگذاری در آنها حساس است (مانند گاز تمیز)، یک مزیت مطلق محسوب میشود. اما در نوع درزدار، احتمال وجود برآمدگی خفیف در محل جوش وجود دارد.
- تشخیص عیوب و نقص ها: فرآیندهای تست غیرمخرب مانند تستهای التراسونیک، بر لولههای مانیسمان به دلیل متریال همگن، با دقت و صحت بالاتری انجام میشوند.
کدام نوع لوله از لحاظ اقتصادی مناسب تر است؟
انتخاب بین لوله های مانیسمان و لوله گاز درزدار، در نهایت نیازمند یک تحلیل مهندسی ارزشمند است. در ادامه طی مقایسه ای اجمالی به این موضوع پرداخته شده است که آیا هزینه های اضافی برای لوله های مانیسمان، توجیه عملیاتی و ایمنی لازم را دارد یا خیر؟!
مقایسه قیمت و هزینه تولید
قاعده اصلی قیمتگذاری، در واقع در فرآیند تولید نهفته است:
- عامل اصلی تعیین کننده ی قیمت مانیسمان: استفاده از شمشهای فولادی با گرید بالاتر، نیاز به سرمایهگذاری سنگین در تجهیزات نورد و سوراخکاری، و زمانبر بودن فرآیند، منجر به قیمت نهایی بالاتر برای لوله مانیسمان میشود.
- عامل اصلی تعیین کننده قیمت درزدار: استفاده از ورق فولادی (که ارزانتر از شمش است) و سرعت بالای جوشکاری، باعث میشود که قیمت لوله درزدار در مقایسه با مانیسمان همرده، بهطور محسوس پایینتر باشد.
لذا در بحث انتخاب نوع لوله با در نظر گرفتن هزینه ها، هزینه اولیه لوله درزدار (با استاندارد مورد تأیید) اغلب رقابتیتر است.
کاربردهای اصلی هر نوع لوله
هر کدام از لولههای مانیسمان و لوله های گاز درزدار، با توجه به ساختار و ویژگیهای متمایز خود، برای مجموعهای خاص از چالشهای عملیاتی و محیطی طراحی شدهاند. درک دقیق اینکه کدام لوله برای چه نوع کاربردی اثرگذاری حداکثری دارد، کلید افزایش عمر مفید تأسیسات و بهینهسازی بودجه و هزینه هاست. برخی از اصلی ترین کاربردهای این لوله ها عباتند از:
لوله مانیسمان (بدون درز)
- انتقال سیالات به ویژه نفت و گاز فشار بالا: در خطوط لولههای اصلی (ترانزیت)، بویلرها، مبدلهای حرارتی و پالایشگاهها.
- کاربردهای حرارتی و برودتی خاص: جایی که استاندارد و ایمنی در بالاترین اولویت قرار دارد و شکست لوله تبعات فاجعه باری به دنبال دارد.
- ردههای ضخامت بالا: پروژه هایی که نیازمند لوله هایی با ضخامت بالا برای تحمل حداکثر تنش هستند.
لوله درزدار (جوشی)
- لوله گاز خانگی و شهری: شبکههای توزیع گاز کم فشار شهری و لوله کشی داخلی ساختمانها
- لولهکشی آب و فاضلاب: خطوطی که فشار کاری آنها در محدوده متوسط یا پایین است.
- مصارف ساختمانی: لولههایی که بیشتر برای تحمل بار مکانیکی و استفادههای سازهای کاربرد دارند.
انتخاب لوله مناسب، نوعی سرمایهگذاری برای پایداری و ایمنی زیرساخت سازه هاست که با ارزیابی دقیق شرایط عملیاتی پروژه و مدیریت بودجه و در نظر داشتن ریسک های فنی پروژه، میسر خواهد شد.
سوالات متداول
۱) آیا لولههای مانیسمان (بدون درز) قویتر از لولههای درزدار هستند؟
از نظر تحمل حداکثر فشار و مقاومت در برابر تنشهای چرخهای، بله. این برتری ناشی از حذف منطقه ضعف جوش و یکپارچگی ساختار است. با این حال، لولههای درزدار با کیفیت بالا نیز میتوانند فشارهای عملیاتی استاندارد را با ضریب اطمینان کافی تحمل کنند.
۲) چگونه میتوان لوله درزدار را از مانیسمان از نظر ظاهری تشخیص داد؟
در لوله درزدار، محل اتصال ورق به صورت یک خط در امتداد طول لوله قابل مشاهده یا حداقل با لمس قابل تشخیص است. لوله مانیسمان باید در سرتاسر سطح بیرونی و داخلی کاملاً صاف و بدون درز باشد.
۳) چرا لوله مانیسمان برای کاربردهایی با فشار بالا ارجحیت دارد؟
به دلیل حساسیت ناحیه جوش در لولههای درزدار. تحت فشار و دمای بسیار بالا یا شوکهای حرارتی، این منطقه ممکن است آسیب پذیرتر باشد. ساختار یکنواخت مانیسمان این ریسک شکست بحرانی را از بین میبرد.
۴) کدام نوع لوله (درزدار یا مانیسمان) مقرون به صرفهتر است؟
لوله درزدار، از نظر هزینه اولیه مقرون به صرفهتر است. در پروژههایی با فشار عملیاتی پایین تا متوسط (مانند شبکههای توزیع گاز)، استفاده از لوله درزدار استاندارد، توجیه اقتصادی بالاتری دارد.
۵) آیا لولههای گازی درزدار برای لولهکشی بخار استفاده میشوند؟
در صورت رعایت دقیق استانداردها و محدودیتهای فشار و دما، بله. اما برای لولهکشیهای بخار با پارامترهای بالا (فشار و دمای بحرانی)، استفاده از لولههای مانیسمان الزامی است، تا ایمنی لوله کشی و تأسیسات کاملاً تضمین شود.
۶) لولههای مانیسمان حداکثر تا چه سایز و قطری تولید میشوند؟
مطابق آنچه در برخی از منابع معتبر ذکر شده است، تولید لوله مانیسمان به روش نوردی مرسوم، تا قطر تقریبی ۲۶ اینچ امکان پذیر است. قطرهای بزرگ تر معمولاً به روشهای جوشکاری تخصصی تولید میشوند.
