در پروژههای ساختمانی، بهویژه ستونها، تیرها و فونداسیونهای بزرگ، استفاده از میلگردهای طولانی با کیفیت بالا ضروری است؛ اما در بسیاری از مواقع طول مورد نیاز برای یک عنصر سازهای از میلگردهای موجود در انبار فراتر میرود. در این شرایط برای حفظ استحکام و پیوستگی سازه، از تکنیک «وصله میلگرد» بهره میگیرند. وصله میلگرد به معنای اتصال دو یا چند میله فولادی بهگونهای است که عملکرد مکانیکی آن معادل یک میله پیوسته باشد و هیچگونه ضعف یا نقطه ضعفی در مکان اتصال ایجاد نکند.
تعریف دقیق وصله میلگرد
وصله میلگرد (Rebar Splice) روشی مهندسی است که در آن دو میله فولادی یا بیشتر با استفاده از روشهای مختلفی مانند لِپپینگ (Lapping)، گرهزنی (Welding) یا اتصال مکانیکی (Mechanical Couplers) به یکدیگر متصل میشوند. هدف اصلی این اتصال، انتقال مؤثر نیروهای کششی، فشارشی و خمشی از یک میله به میله دیگر است؛ بهگونهای که رفتار کلی سازه همانند یک میله یکتا باشد.

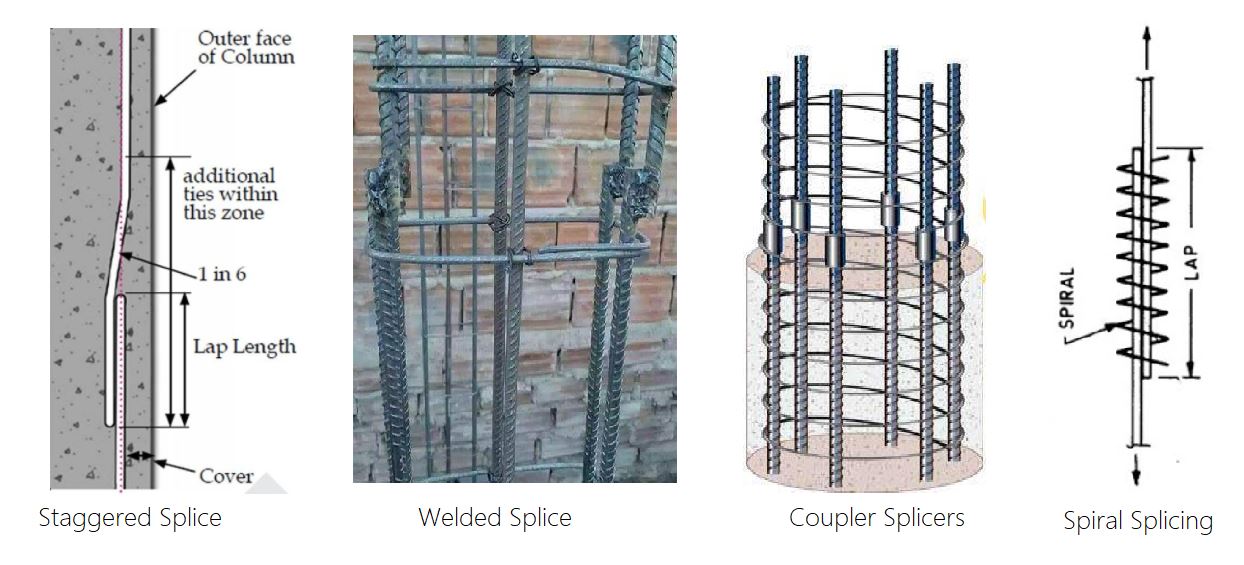

انواع روشهای وصلهگذاری

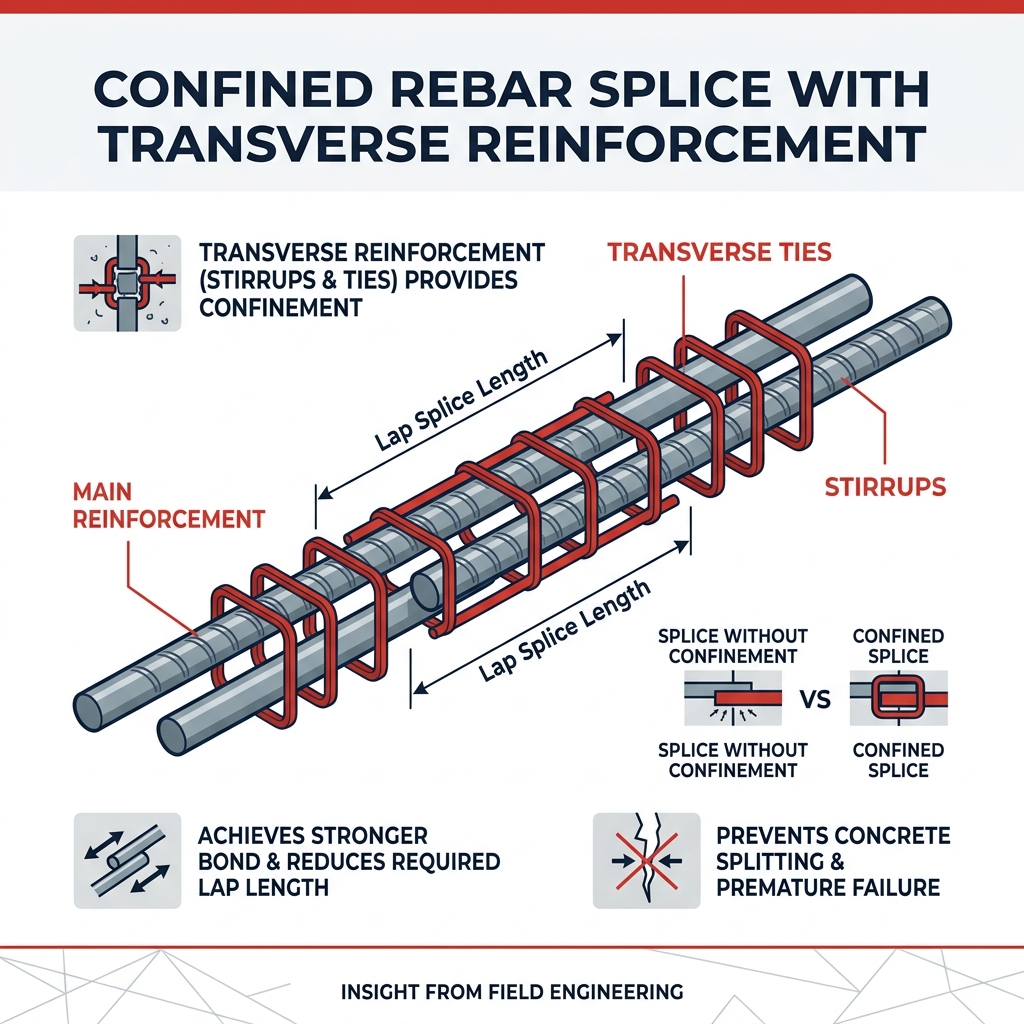

- لِپپینگ (Lapping): سادهترین روش است که در آن انتهای دو میله بهصورت همپوشانی (Overlap) قرار میگیرد و با سیمپیچ یا الیاف فولادی محکم میشود.
- گِلپینگ (Welding): در این روش دو میله با جوشکاری نقطهای یا جوشکاری قوسی بههم متصل میشوند؛ اما بهدلیل تغییر خصوصیات مکانیکی فولاد در ناحیه جوش، برای برخی پروژهها مناسب نیست.

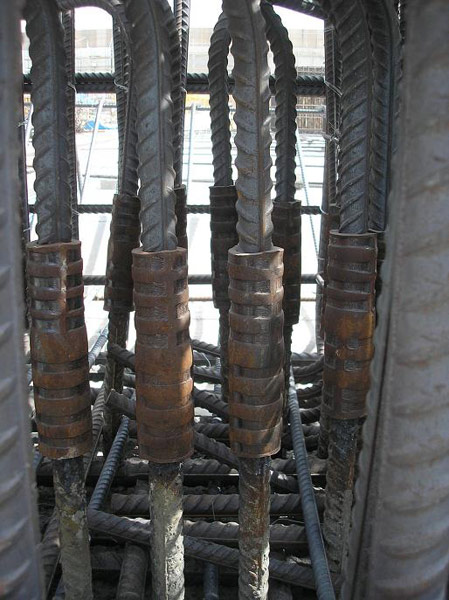

- اتصالات مکانیکی (Mechanical Couplers): این دستگاهها با استفاده از پیچ، کلید یا قالبگیری خاص، دو میله را بهصورت مستقیم و بدون تغییر در ساختار فولاد متصل میکنند.
هر یک از این روشها مزایا و معایب خاص خود را دارند؛ اما در عمل، انتخاب مناسبترین روش به عواملی همچون نوع سازه، بارهای وارده، شرایط محیطی و مقررات استانداردهای ملی بستگی دارد.
چرا وصله میلگرد ضروری است؟
در پروژههای بزرگ، هزینه حمل و نقل میلههای طولانی میتواند بهصورت قابلتوجهی افزایش یابد. با استفاده از وصله، میتوان میلههای کوتاهتر را به هم وصل کرد و از این طریق هزینههای حمل و نقل و نگهداری را کاهش داد. علاوه بر این، وصلهها امکان اصلاح و تعویض بخشی از سازه را بدون تخریب کل سازه فراهم میسازند؛ بهویژه در مواردی که بخشی از میلگرد آسیب دیده یا نیاز به تقویت داشته باشد.
مزایای اقتصادی و فنی وصلهها
- کاهش هزینههای حمل و نقل و ذخیرهسازی میلههای بلند.
- سرعت بیشتر در اجرا؛ زیرا نیازی به برش و نصب دقیق میلههای طولانی نیست.
- قابلیت اصلاح و تعویض در طول عمر سازه.
- بهبود کنترل کیفیت؛ زیرا هر میله میتواند بهصورت جداگانه بررسی و تست شود.
با این حال، برای اطمینان از کارایی وصلهها، باید مواردی مانند طول همپوشانی، نوع فولاد، شرایط دمایی و رطوبتی، و همچنین رعایت دقیق استانداردهای ملی (مانند آییننامههای مهندسی ساختمان) مد نظر قرار گیرند.
استانداردهای بینالمللی و ملی در مورد وصله میلگرد
در ایران، آییننامههای ملی ساختمان (مانند آییننامه ۴۲۲) و استانداردهای ایرانی (مانند استاندارد ایران ۲۲۲۲) جزئیات دقیقی درباره طول همپوشانی، شرایط جوشکاری و استفاده از دستگاههای مکانیکی ارائه میدهند. بهعنوان مثال، برای میلگردهای با قطر ۲۵ mm یا بیشتر، حداقل طول همپوشانی باید برابر با ۴۰ × قطر میله باشد؛ یعنی برای میله ۲۵ mm، طول همپوشانی حداقل ۱۰۰ cm است.
در سطح بینالمللی، استانداردهای ACI (American Concrete Institute) و ASTM (American Society for Testing and Materials) نیز معیارهای مشابهی را تعریف میکنند؛ اما در برخی موارد، بهویژه در استفاده از دستگاههای مکانیکی، استانداردهای خاصی برای مقاومت کششی، میزان انقباض و رفتار در بارهای دینامیک وجود دارد.
نکات کلیدی برای اجرای صحیح وصله میلگرد
برای اینکه وصله میلگرد بتواند بهدرستی عمل کند، رعایت چند نکته مهم الزامی است:
- آمادهسازی سطح میلهها: تمیز کردن هر دو انتهای میله از زنگ، روغن یا هرگونه آلودگی که میتواند اتصال را تضعیف کند.
- انتخاب طول همپوشانی مناسب: بسته به نوع میله، قطر، فشارهای وارده و استانداردهای مرجع، طول همپوشانی باید بهدقت محاسبه شود.
- استفاده از ابزارهای مناسب: در لِپپینگ، استفاده از سیمپیچهای با قطر مناسب و کشش مناسب؛ در جوشکاری، انتخاب دستگاه جوش مناسب و رعایت پارامترهای جوش.
- بازرسی و آزمون: پس از نصب وصله، انجام آزمونهای کششی یا فشارشی برای اطمینان از عدم وجود نقاط ضعف.
پیشنهاداتی برای بهبود کارایی وصلهها
بهکارگیری تکنولوژیهای نوین مانند حسگرهای فشار و نرمافزارهای شبیهسازی پیشرفته میتواند به مهندسان کمک کند تا قبل از اجرا، عملکرد وصله را تحت شرایط مختلف پیشبینی کنند. علاوه بر این، استفاده از مواد پیشساخته (Prefabricated Couplers) با گواهینامههای بینالمللی، ریسک خطاهای انسانی را بهحداقل میرساند.
نتیجهگیری
وصله میلگرد یک ابزار حیاتی در مهندسی سازه است که با فراهم کردن امکان اتصال میلههای فولادی بهصورت پیوسته، هزینهها را کاهش میدهد، سرعت اجرا را افزایش میدهد و انعطافپذیری بیشتری در نگهداری و تعمیرات سازه فراهم میکند. با رعایت استانداردهای ملی و بینالمللی، انتخاب مناسبترین روش وصلهگذاری و انجام دقیق مراحل اجرایی، میتوان از ایمنی و دوام بلندمدت سازه اطمینان حاصل کرد.
