لولهکشی پنج لایه بهعنوان یکی از پیشرفتهترین فناوریهای انتقال مایعات و گازها در صنایع ساختمانی و صنعتی شناخته میشود. این نوع لولهها با ترکیب چندین لایه مختلف، ویژگیهای مکانیکی، شیمیایی و حرارتی بینظیری را ارائه میدهند که برای پروژههای بزرگ و حساس، از جمله تأمین آب شرب، گاز طبیعی، سیستمهای خنککننده و خطوط انتقال مواد شیمیایی، الزامی است.

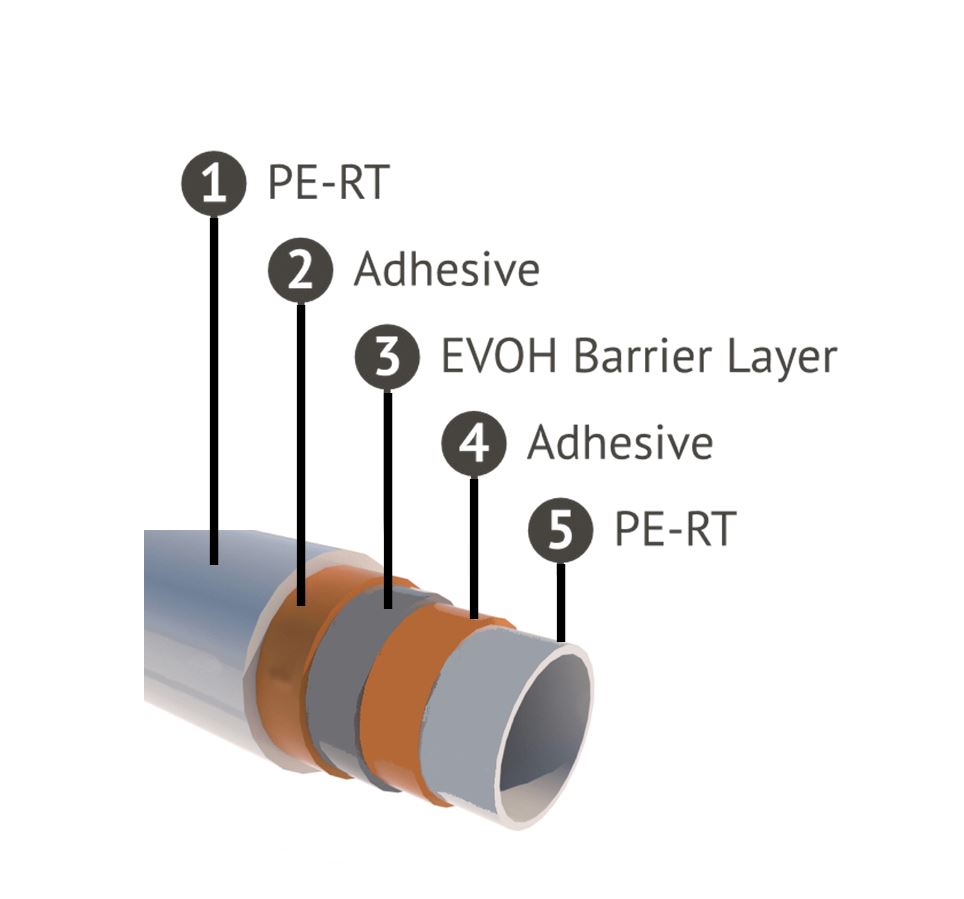

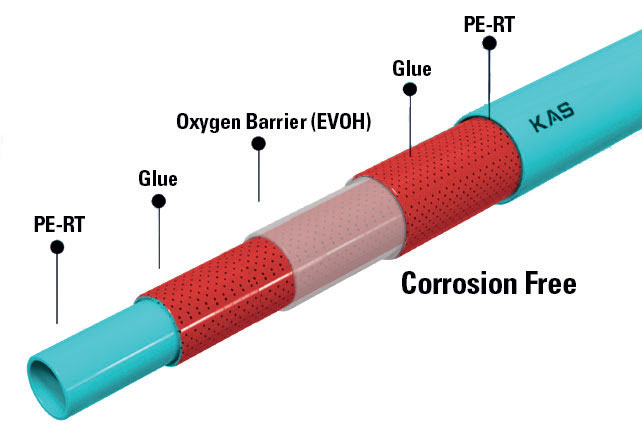

ساختار لایههای پنجگانه
لولههای پنج لایه معمولاً از ترکیب مواد زیر تشکیل میشوند:
- لایه داخلی (PE یا PEX): این لایه با مقاومت بالا در برابر خوردگی شیمیایی و فشار داخلی، نقش اصلی در انتقال مایع یا گاز ایفا میکند.
- لایه دوم (PERT یا PB): لایهای از پلیاتیلن رابر (PERT) یا پلیاتیلن بایومیک (PB) که بهعنوان سد حفاظتی در برابر نفوذ گازها و رطوبت عمل میکند.
- لایه میانی (EVOH): پلیاتیلن وینیل الکل (EVOH) بهعنوان یک مانع اکسیژن و سایر گازهای کوچک عمل میکند و از اکسیداسیون محتویات داخل لوله جلوگیری مینماید.
- لایه خارجی (PP یا PE): پلیپروپیلن (PP) یا پلیاتیلن (PE) برای حفاظت در برابر ضربههای مکانیکی، اشعه UV و عوامل محیطی به کار میرود.
- لایه پوششی (عایق یا رنگ): در برخی مدلها یک لایه پوششی اضافه میشود تا مقاومت در برابر سایش و زنگزدگی افزایش یابد.
مزایای کلیدی لولهکشی پنج لایه
ترکیب این پنج لایه باعث میشود که لولهها ویژگیهای زیر را داشته باشند:
- مقاومت بالا در برابر فشارهای داخلی و خارجی؛
- قابلیت عبور مایعات بدون آلودگی شیمیایی؛
- محافظت در برابر نفوذ گازهای کوچک مانند اکسیژن که میتواند به فساد محتویات منجر شود؛
- عمر مفید طولانی حتی در شرایط محیطی سخت؛
- وزن نسبتاً کم که نصب و حمل آن را آسان میسازد.
نقش لایه EVOH در جلوگیری از اکسیداسیون
یکی از مهمترین مزایای این لولهها، وجود لایه EVOH است. این لایه بهعنوان یک مانع بسیار مؤثر در برابر گازهای اکسیژن عمل میکند و بهویژه در انتقال نوشیدنیهای خوراکی، داروها و مواد شیمیایی حساس به اکسیداسیون، نقش حیاتی دارد.
استانداردهای بینالمللی و ملی
لولههای پنج لایه باید مطابق با استانداردهای ASTM، ISO و EN باشد. در ایران، استانداردهای ملی مانند ISIRI 1236 و ISIRI 1237 بهطور خاص به مشخصات فنی این لولهها پرداختهاند. این استانداردها شامل مواردی نظیر حد فشار کاری، دماهای عملیاتی، مقاومت شیمیایی و روشهای تست نفوذپذیری میشوند.
مراحل نصب لولهکشی پنج لایه
نصب صحیح این لولهها برای بهرهبرداری بهینه و جلوگیری از نشتی یا شکستگی ضروری است. مراحل کلیدی شامل موارد زیر میباشد:
- آمادهسازی محل نصب: اطمینان از سطح صاف، تمیز و بدون هرگونه مواد چسبنده.
- برش دقیق لوله: استفاده از ابزارهای برش مخصوص که لبههای لوله را بهصورت صاف و بدون خراش باقی میگذارند.
- اتصال لایهها: بهکارگیری روشهای جوشکاری حرارتی یا فشاری که تمام لایهها را بهصورت یکپارچه بههم میچسباند.
- آزمون فشار: پس از نصب، لوله تحت فشار تست میشود تا اطمینان حاصل گردد که هیچ نشتی یا ضعف ساختاری وجود ندارد.
- پوشش نهایی: در صورت نیاز، لایه پوششی یا عایق اضافه میشود تا مقاومت در برابر عوامل محیطی افزایش یابد.
نکات ایمنی در حین نصب
در حین کار با لولههای پنج لایه، رعایت نکات زیر الزامی است:
- استفاده از دستکشهای مقاوم در برابر شیمیایی؛
- اطمینان از تهویه مناسب محیط کار؛
- پوشیدن عینک ایمنی برای جلوگیری از ورود ذرات به چشم؛
- آموزش تیم نصب دربارهٔ ویژگیهای خاص هر لایه و نحوهٔ جوشکاری صحیح.
مقایسه با لولههای دیگر
در مقایسه با لولههای دو لایه (مانند PE/PA) یا سه لایه (مانند PE/EVOH/PE)، لولههای پنج لایه مزایای زیر را ارائه میدهند:
- قابلیت بیشتر در مقابله با فشارهای بالا؛
- حفاظت بهبود یافته در برابر نفوذ گازهای کوچک؛
- عمر مفید طولانیتر در مواجهه با مواد شیمیایی خورنده؛
- کاهش هزینههای نگهداری و تعمیرات در طول زمان.
کاربردهای صنعتی
بهدلیل ترکیب منحصر بهفرد لایهها، این لولهها در صنایع متعددی بهکار گرفته میشوند:
- صنایع نفت و گاز: برای انتقال گاز طبیعی و مایعات سنگین.
- صنایع آب و فاضلاب: در سیستمهای تأمین آب شرب و جمعآوری فاضلاب.
- صنایع غذایی و دارویی: برای حمل مواد حساس به اکسیداسیون و آلودگی.
- پروژههای زیرساختی بزرگ: مانند شبکههای لولهکشی شهری و خطوط انتقال بینالمللی.
نگهداری و پایش عملکرد
برای حفظ کارایی لولههای پنج لایه در طول سالها، برنامهریزی منظم برای بازرسی و نگهداری ضروری است. این برنامهها شامل:
- بازرسی بصری دورهای برای شناسایی ترکها یا خراشهای سطحی؛
- تست فشار هیدروستاتیک بهمنظور اطمینان از عدم نشتی؛
- استفاده از حسگرهای هوشمند برای نظارت بر فشار و دما در زمان واقعی؛
- تمیز کردن داخلی لوله با روشهای غیر مخرب برای جلوگیری از انباشت رسوبات.
پیشنهادات برای بهبود طول عمر
در صورت نیاز به افزایش طول عمر لولهها، میتوان از روشهای زیر بهره برد:
- پوششهای محافظتی جدید با فناوری نانو برای مقاومت بیشتر در برابر UV؛
- استفاده از ترکیب لایههای پیشرفتهتر مانند PEX‑X برای بهبود انعطافپذیری؛
- بهکارگیری سیستمهای مانیتورینگ آنلاین برای پیشبینی مشکلات قبل از وقوع.
آینده لولهکشی پنج لایه
با رشد سریع شهرسازی هوشمند و نیاز به زیرساختهای پایدار، انتظار میرود که تقاضا برای لولههای پنج لایه بهطور چشمگیری افزایش یابد. پژوهشهای جدید بر روی ترکیب مواد زیستتجزیهپذیر با لایههای EVOH و توسعه فناوری جوشکاری بدون حرارت متمرکز هستند؛ امری که میتواند هزینههای نصب را کاهش داده و ایمنی را ارتقا بخشد.
در نهایت، لولهکشی پنج لایه نه تنها بهعنوان یک راهحل فنی قدرتمند، بلکه بهعنوان یک سرمایهگذاری بلندمدت برای سازههای مدرن شناخته میشود. انتخاب صحیح این فناوری، بهخصوص در پروژههای حساس و پرمخاطره، میتواند بهصورت مستقیم بر کیفیت زندگی شهروندان، بهرهوری صنعتی و حفاظت از محیط زیست تأثیرگذار باشد.
