نمونهگیری بتن یکی از کلیدیترین مراحل کنترل کیفیت در پروژههای عمرانی است که بهطور مستقیم بر دوام، مقاومت و ایمنی سازهها تأثیر میگذارد. بدون داشتن دادههای دقیق از ترکیب و رفتار بتن در هر مرحله، نمیتوان بهدرستی میزان نیروی تحملی، زمانسنجی سخت شدن و مقاومت فشار یا کشش را ارزیابی کرد. بنابراین، مهندسان عمران، کارفرمایان و ناظران فنی باید با روشهای علمی و استانداردهای معتبر برای نمونهگیری بتن آشنا باشند.
اهمیت نمونهگیری در فرآیند ساخت
نمونهگیری مناسب بهدست آوردن اطلاعاتی دربارهٔ ترکیب شیمیایی، مقدار آب-سیمان، اضافهکردن مواد افزودنی و توزیع یکدست سنگدانهها در مخلوط بتن میپردازد. این اطلاعات بهخصوص در موارد زیر حیاتی هستند:
- تضمین مقاومت فشاری مورد انتظار بر اساس طراحی سازه.
- پیشبینی زمان سخت شدن و زمانبندی مناسب برای ادامه کارهای ساخت.
- شناسایی نواقص مخلوط مانند جداسازی سنگدانه یا عدم یکدستی مخلوط.
- ارزیابی تأثیر افزودنیها (نظیر پلاستیککنندهها یا تسریعکنندهها) بر خصوصیات نهایی بتن.
انواع نمونهگیری بتن
نمونهگیری بتن به دو دسته اصلی تقسیم میشود: نمونهگیری در حالت تازه (Fresh Concrete Sampling) و نمونهگیری در حالت سختشده (Hardened Concrete Sampling). هر یک از این روشها ابزار، زمانبندی و شرایط خاص خود را دارند.

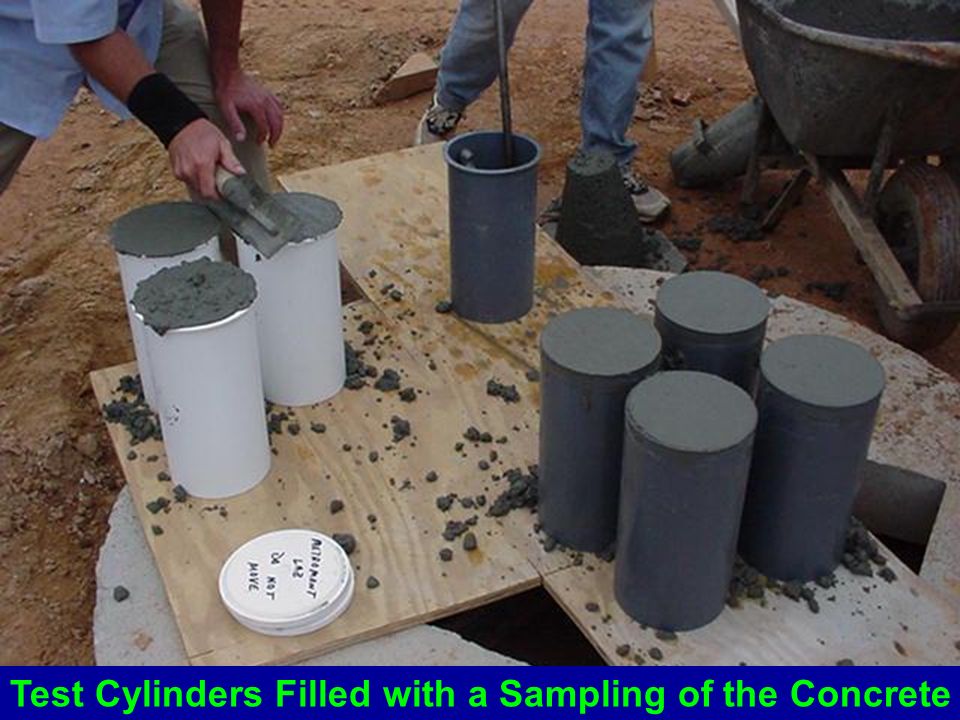

نمونهگیری در حالت تازه
در این مرحله، بتن هنوز در حالت کارکردی و قابلقلمکاری است. هدف اصلی تعیین نسبت آب به سیمان، مقدار افزودنیها و اطمینان از یکدستی مخلوط میباشد. روشهای رایج شامل استفاده از «قاشق آلومینیومی» یا «کاسهٔ نمونهگیری» برای جمعآوری مخلوط از مکانهای مختلف قالب است.
نمونهگیری در حالت سختشده
پس از سفت شدن بتن، نمونهگیری با هدف ارزیابی مقاومت فشاری، مقاومت خمشی یا مقاومت کششی انجام میشود. رایجترین روشها شامل برش هسته (Core Drilling) و استخراج بلوکهای نمونهای از قالبها با استفاده از قالبگیری است. در این مرحله، دقت ابزارهای برش، سرعت برش و شرایط دمایی میتواند نتایج آزمون را تحتتأثیر قرار دهد.
استانداردهای بینالمللی و ملی برای نمونهگیری
برای اطمینان از صحت و قابلیت مقایسه نتایج، نمونهگیری بتن باید مطابق با استانداردهای معتبر باشد. در ایران، استانداردهای ملی (مانند آییننامهٔ ۲۲۲۲) و در سطح جهانی، استانداردهای ASTM (مانند ASTM C172 برای نمونهگیری در حالت تازه) و EN (مانند EN 206) مورد استفاده قرار میگیرند.
این استانداردها بهطور دقیق نحوهٔ تعداد نمونهها، مکانهای نمونهگیری، زمانبندی جمعآوری و شرایط نگهداری را تعریف میکنند. برای مثال، در نمونهگیری تازه، حداقل سه نمونه از سه نقطه متفاوت در قالب باید جمعآوری شود و هر نمونه باید حداکثر در ۲ ساعت پس از ریختن به آزمایشگاه منتقل گردد.
مراحل گام به گام نمونهگیری بتن تازه
- آمادهسازی ابزار: اطمینان از تمیزی قاشق، سطل یا قالب نمونهگیری و استفاده از ابزارهای مقاوم در برابر اسیدهای موجود در سیمان.
- انتخاب نقاط نمونهگیری: معمولاً در نقاطی از قالب که دسترسی به مخلوط سخت نیست (مانند گوشهها و مرکز) انجام میشود.
- جمعآوری نمونه: مخلوط را بهصورت عمودی از ارتفاع ۱۵ تا ۲۵ سانتیمتر جمعآوری کرده و در سطل یا قالب مخصوص ریخته میشود.
- تبادل هوا: برای جلوگیری از بروز حبابهای هوا، نمونه را بهدقت تکان داده و سپس در ظرف بسته قرار میدهند.
- انتقال به آزمایشگاه: در زمان کوتاه (حداکثر ۲ ساعت) به آزمایشگاه منتقل میشود تا آزمونهای کاراکتریستیک (مانند slump test) انجام گردد.
روشهای نمونهگیری در حالت سختشده
در این بخش، تمرکز بر استخراج نمونههای هستهای و بلوکی است. هر دو روش مزایا و محدودیتهای خاص خود را دارند.
برداشت هسته (Core Drilling)
این روش با استفاده از دستگاه برش هستهای (درشتدندانه) بهصورت عمودی درون بتن اجرا میشود. هستههای بهدست آمده بهصورت سیلندری یا کروی میتوانند برای آزمون مقاومت فشاری، آزمون جذب آب یا آزمون نفوذپذیری بهکار روند. نکات مهم عبارتند از:
- سرعت برش نباید بیش از ۲ متر بر دقیقه باشد تا از ایجاد حرارت زیاد جلوگیری شود.
- استفاده از خنککننده (آب یا هوا) برای حفظ دمای هسته و جلوگیری از تغییرات خواص مواد.
- اندازهگیری دقیق قطر و طول هسته برای محاسبهٔ سطح مقطع مورد نیاز در آزمون فشاری.
نمونهگیری بلوکی (Block Sampling)
در این روش، بلوکهای نمونهای بهصورت مستقیم از قالب اصلی برداشت میشوند. این بلوکها معمولاً بهصورت مکعب یا استوانهای با ابعاد استاندارد (مثلاً ۱۵×۱۵×۱۵ سانتیمتر) تهیه میشوند و پس از دورهٔ سخت شدن بهصورت کامل برای آزمونهای مختلف (مقاومت فشاری، خمشی، کششی) استفاده میشوند.
نکات کلیدی برای بهبود کیفیت نمونهگیری
برای حصول اطمینان از دقت نتایج آزمایش، رعایت نکات زیر الزامی است:
- استفاده از ابزارهای مخصوص و تمیز؛ هر گونه آلودگی میتواند ترکیب شیمیایی بتن را تغییر دهد.
- ثبت دقیق زمان برداشت، شرایط محیطی (دما و رطوبت) و نوع افزودنیهای مورد استفاده.
- حفظ نمونهها در شرایط حرارتی ثابت (معمولاً ۲۲ ± ۲ °C) تا از تغییرات خواص جلوگیری شود.
- تعداد نمونههای کافی برای هر دسته (حداقل سه نمونه) بهمنظور کاهش خطاهای آماری.
تحلیل نتایج و تصمیمگیری
پس از دریافت نتایج آزمایش، مهندسان باید آنها را با مقادیر طراحی مقایسه کنند. اگر مقاومت فشاری نمونهها زیر حداقل مورد انتظار باشد، ممکن است دلایل زیر مورد بررسی قرار گیرد:
- نسبت آب به سیمان بیش از حد مجاز.
- کیفیت پایین سنگدانهها یا عدم توزیع یکنواخت آنها.
- استفاده نادرست از افزودنیها یا عدم مخلوطکردن کافی.
در چنین شرایطی، اقدامات اصلاحی شامل تنظیم مجدد ترکیب مخلوط، بهبود روشهای مخلوطسازی یا اعمال نظارت بیشتر بر فرآیند تولید میباشد.
نتیجهگیری
نمونهگیری بتن نه تنها یک فرآیند فنی بلکه یک ابزار مدیریتی برای تضمین کیفیت و ایمنی پروژههای ساختمانی است. با پیروی از استانداردهای بینالمللی، استفاده از ابزار مناسب و رعایت دقیق مراحل عملیاتی، میتوان از بروز نقصهای ساختاری جلوگیری کرد و طول عمر سازهها را بهحداقل افزایش داد. بهکارگیری روشهای علمی در نمونهگیری، نه تنها بهبود عملکرد بتن را تضمین میکند بلکه هزینههای تعمیرات و بازسازی در آینده را بهطور چشمگیری کاهش میدهد.
