نقشهبرداری در عمران بهعنوان یکی از پایههای اساسی مهندسی عمران، نقش حیاتی در برنامهریزی، طراحی و اجرای پروژههای ساختمانی و زیرساختی دارد. بدون داشتن دادههای دقیق مکانی و توپوگرافی، هیچیک از مراحل ساخت و ساز نمیتواند بهصورت بهینه پیش برود؛ چرا که اطلاعات جغرافیایی نه تنها برای تعیین مساحت و حجم کار، بلکه برای ارزیابی ریسکهای ژئوتکنیکی، مدیریت منابع و بهینهسازی هزینهها نیز ضروری است.
تعریف و اهداف نقشهبرداری در عمران
نقشهبرداری در عمران به مجموعهٔ فرآیندهای جمعآوری، پردازش و تحلیل دادههای مکانی میگویند که با هدف تهیهٔ نقشهها، مدلهای سهبعدی و دیتابیسهای جغرافیایی برای پروژههای ساختمانی، جادهای، پلسازی و سایر زیرساختها انجام میشود. اهداف اصلی این حوزه عبارتند از:
- تعیین دقیق مرزهای زمین و ویژگیهای سطحی.
- ارزیابی شرایط زمینشناسی و ژئوتکنیکی.
- شناسایی موانع طبیعی و مصنوعی که بر طراحی تأثیر میگذارند.
- تولید پایهای برای مدلسازی اطلاعات ساختمان (BIM) و تحلیلهای پیشپروژه.
انواع نقشهبرداری در مهندسی عمران

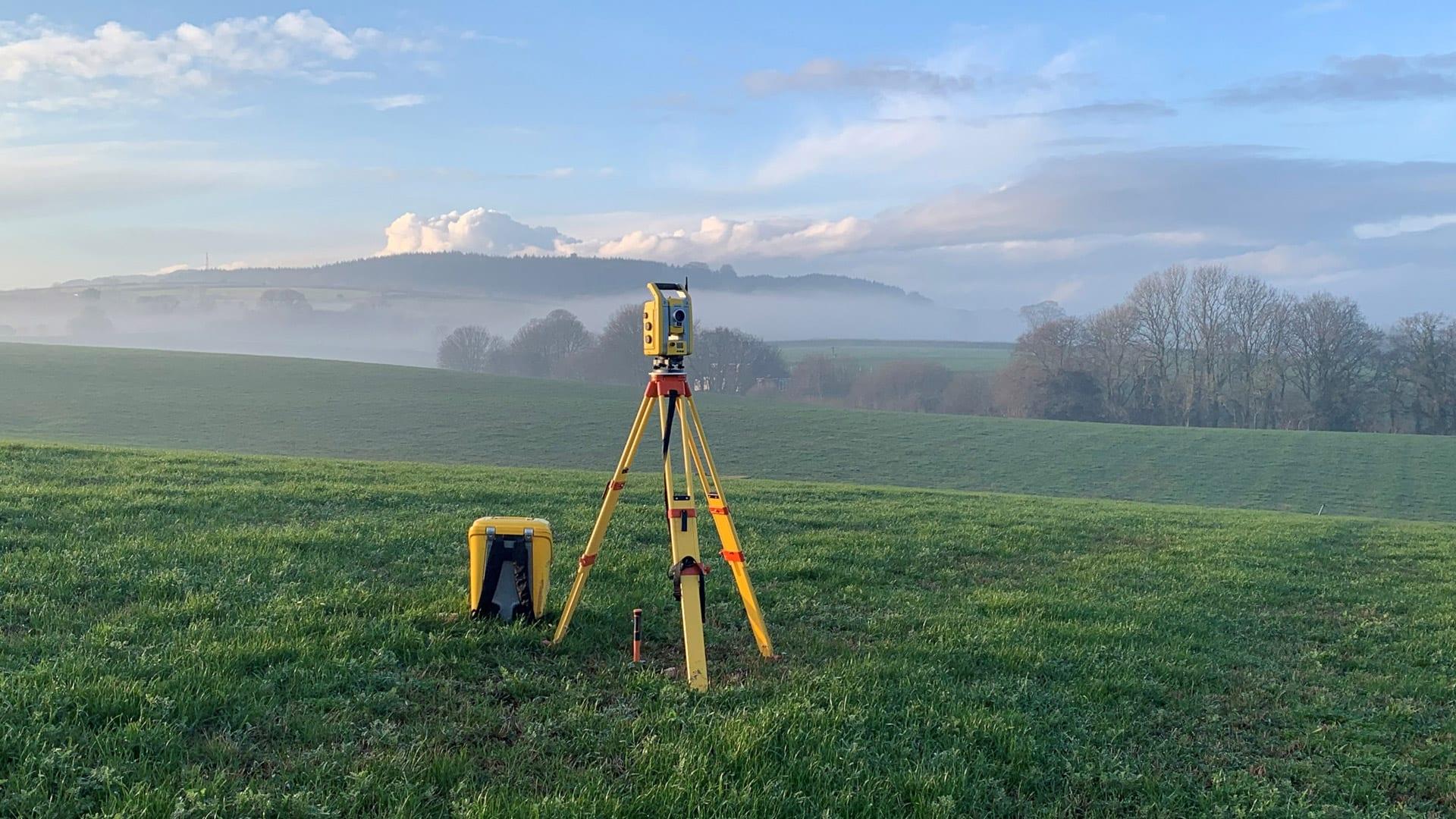

نقشهبرداری توپوگرافی
این نوع نقشهبرداری بهدست آوردن اطلاعات دقیق از ارتفاعات، شیبها و فرمهای زمین میپردازد. دادههای توپوگرافی برای طراحی جادهها، کانالها و سازههای خاکی ضروری هستند.
نقشهبرداری کادستری
کادستری بهمعنای ثبت دقیق مرزهای مالکیت و تقسیمات زمینی است. در پروژههای بزرگ ساختمانی، تعیین دقیق مالکیت زمین پیش از شروع کارهای اجرایی از بروز دعاوی قضایی جلوگیری میکند.
نقشهبرداری ژئوتکنیکی
در این حوزه، بهدست آوردن اطلاعات زیرسطحی مانند مقاومت خاک، لایههای سنگی و ویژگیهای آب زیرزمینی میپردازند. این دادهها برای طراحی فونداسیونهای عمیق، پلها و سازههای بلند اهمیت فراوان دارند.
تکنولوژیهای مدرن در نقشهبرداری عمران
سیستمهای موقعیتیاب جهانی (GPS) و GNSS
استفاده از گیرندههای GNSS با دقت سانتیمتری، امکان ثبت نقاط مرزی و نقاط کلیدی پروژه را در زمان واقعی فراهم میکند. ترکیب این فناوری با روشهای تصحیح (RTK) یا پردازش پساز‑دست (PPP) دقت اندازهگیری را به سطوح میلیمتری میرساند.
پرتابسازهای هوایی (UAV) یا درونها
درونهای مجهز به دوربینهای با وضوح بالا یا حسگرهای چندطیفی، بهسرعت تصاویر هوایی پوششدادهای از سایتهای بزرگ را تولید میکنند. پس از پردازش فوتوسالیک، مدلهای دیجیتال ارتفاع (DEM) و نقشههای اورتوتصویر بهدست میآید که برای برنامهریزی کارهای خاکی بسیار کارآمد است.
لیدار (LiDAR) و اسکن لیزری زمینی
لیدار با تاباندن پرتوهای لیزری و اندازهگیری زمان بازگشت، نقاط دقیق سهبعدی از سطح زمین و اشیاء موجود را ثبت میکند. این فناوری بهویژه در مناطق با پوشش گیاهی ضخیم یا در پروژههای زیرساختی پیچیده مانند تونلسازی کاربرد دارد.
سیستمهای اطلاعات جغرافیایی (GIS)
GIS بهعنوان بستر تحلیلی، امکان ترکیب دادههای مکانی با اطلاعات غیرمکانی (مانند هزینهها، زمانبندی و معیارهای زیستمحیطی) را فراهم میسازد. این ترکیب برای تصمیمگیریهای استراتژیک و بهینهسازی منابع پروژهها حیاتی است.
فرآیند گام به گام نقشهبرداری در پروژههای عمران
- برنامهریزی و تعریف اهداف: در این مرحله، محدودهٔ پروژه، دقت مورد نیاز و ابزارهای مناسب تعیین میشوند.
- جمعآوری دادههای میدانی: با استفاده از GPS، UAV، لیدار یا اسکن لیزری، نقاط کلیدی و پوششهای هوایی ثبت میگردند.
- پردازش دادهها: تصاویر هوایی با نرمافزارهای فوتوسالیک ترکیب میشوند؛ نقاط لیزری بهصورت ابرنقطه (point cloud) پردازش میشوند.
- تحلیل و استخراج ویژگیها: از دادههای پردازششده، نقشههای توپوگرافی، مدلهای دیجیتال ارتفاع، نقشههای کادستری و لایههای ژئوتکنیکی استخراج میگردند.
- تولید خروجیها: نتایج بهصورت نقشههای PDF، فایلهای DWG/CAD یا لایههای GIS آماده میشوند تا در نرمافزارهای طراحی (مثل AutoCAD یا Revit) مورد استفاده قرار گیرند.
- بازبینی و اعتبارسنجی: با مقایسهٔ نتایج با دادههای مرجع یا بازرسی میدانی، دقت نهایی ارزیابی میشود.
کاربردهای کلیدی نقشهبرداری در عمران
در زیر به برخی از مهمترین حوزههای کاربردی این علم پرداخته میشود:
- طراحی جاده و پل: توپوگرافی دقیق برای محاسبهٔ شیب، برشخط و طراحی پروفیلهای جادهای ضروری است.
- پروژههای ساختمانی بلندمرتبه: اطلاعات ژئوتکنیکی برای تعیین نوع فونداسیون (پایهگذاری عمیق یا سطحی) استفاده میشود.
- مدیریت منابع آب: نقشهبرداری هیدروگرافی برای طراحی شبکههای زهکشی، سدها و سدهای کوچک کاربرد دارد.
- نقشهبرداری شهری: در برنامهریزی شهری، تعریف مرزهای بلوکها، مکانهای پارک، مسیرهای حملونقل عمومی و زیرساختهای زیرزمینی از نقشههای دقیق بهره میگیرد.
چالشها و راهکارهای نوین در نقشهبرداری عمران
اگرچه فناوریهای نوین باعث افزایش دقت و سرعت جمعآوری دادهها شدهاند، اما چالشهای خاصی نیز وجود دارد:
- دقت در محیطهای شهری پرساخت: ساختمانهای بلند و ساختوسازهای مداوم میتوانند سیگنالهای GNSS را تحتتأثیر قرار دهند؛ راهحل استفاده از ترکیب GNSS با روشهای تصویربرداری هوایی است.
- هزینههای تجهیزات پیشرفته: لیزرهای اسکندار و درونهای حرفهای هزینهبر هستند؛ اما با بهکارگیری مدلهای اشتراکگذاری یا خدمات پیمانکاران میتوان هزینهها را توزیع کرد.
- مدیریت حجم زیاد دادهها: ابرنقطههای لیدار میتوانند بهسرعت بهتریگابایتها برسند؛ استفاده از الگوریتمهای فشردهسازی و پردازش ابری (cloud computing) به بهینهسازی ذخیرهسازی کمک میکند.
آیندهٔ نقشهبرداری در عمران
پیشرفتهای اخیر در هوش مصنوعی (AI) و یادگیری عمیق (Deep Learning) امکان استخراج خودکار ویژگیهای جغرافیایی از تصاویر هوایی را فراهم کردهاند. بهعلاوه، ترکیب BIM با GIS بهصورت یکپارچه، امکان ایجاد شهرهای هوشمند و مدیریت عمرانی تمامدورهای (از طراحی تا نگهداری) را میدهد. انتظار میرود در سالهای آینده، رباتهای خودران برای جمعآوری دادههای میدانی بهکار گرفته شوند و با استفاده از شبکههای 5G، دادههای زمان واقعی بهسرعت به مرکزهای پردازش ارسال شوند.
نتیجهگیری
نقشهبرداری در عمران نه تنها یک ابزار فنی، بلکه یک سرمایه استراتژیک برای هر پروژهٔ ساختمانی محسوب میشود. از تعریف مرزهای زمین تا ارزیابی ریسکهای ژئوتکنیکی، هر مرحلهٔ پروژه بهدست آوردن دادههای دقیق مکانی وابسته است. با بهرهگیری از فناوریهای نوین مانند GNSS، UAV، لیدار و GIS، مهندسان میتوانند تصمیمات بهینهتری بگیرند، هزینهها را کاهش دهند و زمانبندی پروژهها را بهبود بخشند. در نهایت، ادغام این فناوریها با سامانههای هوشمند مدیریت ساختمان (BIM) مسیر پیشرفت بهسوی شهرهای هوشمند و پایدار را هموار میسازد.
