تیر فولادی یکی از اساسیترین عناصر سازههای مدرن است که نقش کلیدی در انتقال بارهای افقی و عمودی به ستونها و فونداسیونها ایفا میکند. بهدلیل ترکیب بالا بین مقاومت مکانیکی، انعطافپذیری در طراحی و صرفهجویی در زمان اجرایی، استفاده از تیرهای فولادی در پروژههای ساختمانی، صنعتی و زیرساختی بهطور فزایندهای رایج شده است. در این مقاله به بررسی جامع انواع تیر فولادی میپردازیم تا مهندسین، طراحان و کارفرمایان بتوانند با دانش کامل، گزینهای مناسب برای هر پروژه را انتخاب نمایند.
تعریف و اهمیت تیر فولادی
تیر فولادی قطعهای است که از فولاد با مشخصات مکانیکی معین ساخته میشود و بهصورت یکپارچه یا ترکیبی برای پشتیبانی از بارهای متمرکز یا توزیعشده به کار میرود. این عناصر به دلیل وزن نسبتاً کم نسبت به بتن مسلح، امکان استفاده از پایههای نازکتر و کاهش هزینههای پایهگذاری را فراهم میآورند. همچنین، قابلیت تولید در اندازههای سفارشی و اتصال با روشهای مختلف (جوش، بولتگذاری، کشش) باعث میشود که تیر فولادی در طرحهای پیچیده و معماریهای نوین بهسرعت جایگزین مناسبتری برای اجزای سنتی گردد.
طبقهبندی اصلی بر اساس شکل مقطع
شکل مقطع تیر فولادی تعیینکننده خصوصیات باربری، وزن مخصوص و نحوه نصب آن است. بر این اساس، تیرها به چند دسته اصلی تقسیم میشوند که هر کدام مزایا و محدودیتهای خاص خود را دارند.

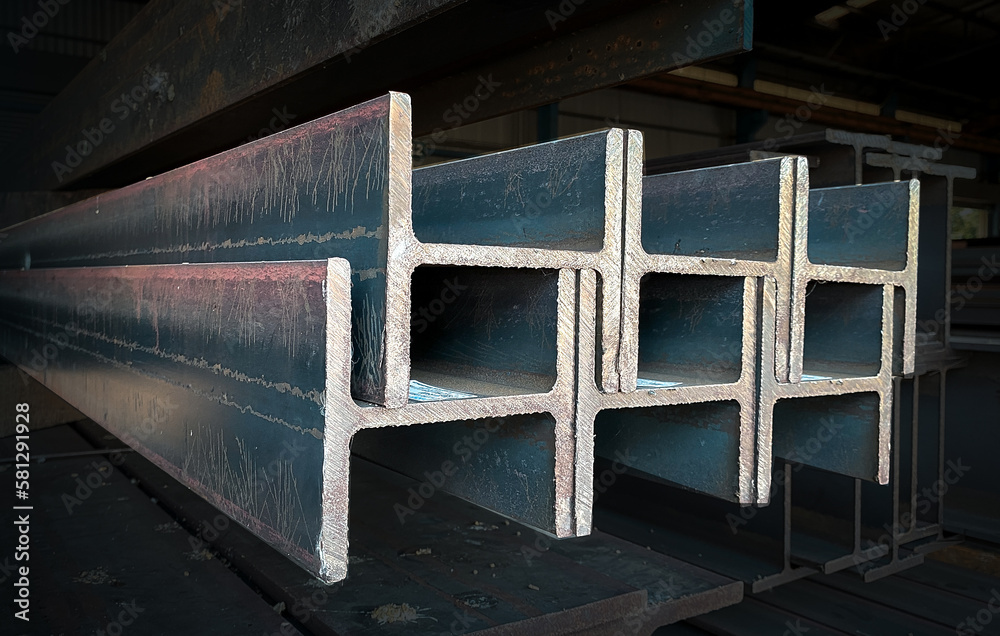

۱. تیرهای I و H
این دو نوع تیر، بهویژه در سازههای بلندمرتبه و پلها کاربرد فراوانی دارند. تیر I دارای یک مقطع شبیه حرف «I» با دو بال (flange) و یک شانه (web) است، در حالی که تیر H (یا Wide Flange) بالهای بزرگتر و شانه ضخیمتری دارد که مقاومت کششی و فشاری را بهبود میبخشد.
مزایای اصلی این تیرها عبارتند از:
- قابلیت تحمل بارهای بزرگ: بهدلیل توزیع یکنواخت تنش در بالها.
- سازگاری با سیستمهای پیشساخته: امکان اتصال سریع به ستونهای فولادی.
- صرفهجویی در وزن: در مقایسه با بتن مسلح، وزن کمتر ولی مقاومت بالاتر.
۲. تیرهای T و L
تیرهای T (یا Tee) معمولاً برای ایجاد سطوح پیوسته بین سقف و دیوار استفاده میشوند؛ در حالی که تیرهای L (Angle) بهعنوان تیرهای گوشهای یا تقویتکنندههای محوری در ساختارهای پنجرهای و دیوارهای باربر مورد استفاده قرار میگیرند. این تیرها به دلیل مقطع سادهتر، هزینه تولید کمتر و نصب آسانتری داشتهاند.
۳. تیرهای مستطیلی و دایرهای
تیرهای مستطیلی (Rectangular) و دایرهای (Circular) برای پروژههای خاصی چون مخازن ذخیرهسازی، برجهای مخابراتی و سازههای صنعتی انتخاب میشوند. مقطع دایرهای بهویژه در مواردی که نیاز به توزیع یکنواخت فشار داخلی داشته باشد، مزیت دارد.
۴. تیرهای ترکیبی و سفارشی
در برخی پروژههای پیچیده، مهندسان از ترکیب چندین نوع تیر (مانند ترکیب I و T) یا تولید تیرهای سفارشی با مقاطع خاص استفاده مینمایند. این روشها امکان بهینهسازی وزن، ارتقای استحکام و سازگاری با شرایط خاص مکانیکی را فراهم میآورند.
معیارهای انتخاب و نکات طراحی
انتخاب نوع مناسب تیر فولادی باید بر پایهٔ چندین فاکتور کلیدی انجام شود تا هم از نظر ایمنی و هم از نظر اقتصادی بهینه باشد.
الف. بارهای اعمالشده
تحلیل بارهای مستقیم (بارهای وزن خود تیر و فلوات)، بارهای جانبی (باد، زلزله) و بارهای متمرکز (ستونها یا دیوارهای باربر) ضروری است. برای بارهای سنگین، تیرهای H یا ترکیبی مناسبترند؛ در حالی که برای بارهای متوسط، تیرهای I یا T کفایت میکند.
ب. طول باز و فاصله پشتیبانی
در بازههای طولانی، تیرهای با شانه ضخیمتر (مانند H) مقاومت خمش بیشتری ارائه میدهند. برای فواصل کوتاه، تیرهای سبکتر مانند L یا مستطیلی میتوانند هزینهموثر باشند.
ج. شرایط محیطی
سختی خوردگی، دمای محیط و رطوبت میتوانند بر دوام تیر فولادی تأثیر بگذارند. در محیطهای خورنده، استفاده از فولاد گالوانیزه یا پوششهای محافظتی الزامی است.
د. استانداردهای طراحی
رعایت استانداردهای ملی (مانند آییننامه ساختمانهای فولادی ایران) و بینالمللی (ASTM, EN) تضمین میکند که مقاطع انتخابشده با حداقل ضریب ایمنی مورد نیاز مطابقت داشته باشند.
استانداردهای ملی و بینالمللی
در ایران، آییننامههای ملی برای تیرهای فولادی شامل حداقل مقادیر استحکام کششی (fy) و فشار (fu) میباشند. همچنین، استانداردهای ASTM A36، A992 و EN 355 برای انواع مختلف فولادهای ساختاری تعریف شدهاند. انتخاب استاندارد مناسب بسته به نوع پروژه (سکونت، تجاری، صنعتی) و الزامات مهندسی میباشد.
نکات اجرایی و نگهداری
در مراحل نصب، دقت در تراز و همتراز بودن تیرها، استفاده از تجهیزات مناسب (جرثقیل، لیفتینگ) و رعایت فاصلههای استاندارد بین جوینتها برای جلوگیری از خستگی مواد الزامی است. پس از نصب، بازرسیهای دورهای برای شناسایی زنگزدگی، ترکها یا تغییر شکلهای ناخواسته باید انجام گیرد. در صورت نیاز، تعمیرات جوینتها یا پوششهای محافظتی میتواند عمر مفید تیر را بهطور قابلتوجهی افزایش دهد.
نتیجهگیری
آشنایی دقیق با انواع تیر فولادی، مزایا و محدودیتهای هر یک، و درک معیارهای انتخاب میتواند به مهندسان و طراحان کمک کند تا ساختارهایی ایمن، اقتصادی و مقاوم در برابر نیروهای محیطی ایجاد نمایند. با توجه به پیشرفت فناوریهای تولید و استانداردهای بهروز، آیندهٔ تیرهای فولادی در پروژههای ساختمانی همچنان روشن بوده و نوآوریهای جدیدی همچون تیرهای ترکیبی پیشرفته، بهسرعت جایگزین روشهای سنتی میشوند.
