زلزله، پدیدهای است که در چند ثانیه، عیار مهندسی یک ساختمان را مشخص میکند. اما یک واقعیت تلخ در زلزلههای اخیر ایران، بهویژه زلزله سال ۱۳۹۶ سرپل ذهاب، خودنمایی کرد: ساختمانهایی که اسکلت آنها (تیر و ستون) کاملاً سالم مانده بود، اما فروپاشی دیوارهای غیرسازهای در آنها باعث فجایع انسانی و خسارات مالی سنگین شد. طبق آمارهای رسمی، بیش از ۷۰ درصد خسارات مالی در زلزلههای متوسط، ناشی از تخریب اجزای غیرسازهای است.
در این مقاله جامع، با نگاهی دقیق به پیوست ششم استاندارد ۲۸۰۰ و با استناد به آموزههای مراجع نظام مهندسی، بررسی میکنیم که چرا والپستهای مدرن منجی ساختمانها هستند و چرا همکاری با یک تولیدکننده وال پست معتبر، فراتر از یک خرید ساده، یک سرمایهگذاری بر روی جان انسانهاست.
کالبدشکافی زلزله؛ چرا دیوارها فرو میریزند؟
بسیاری از سازندگان تصور میکنند اگر دیوار را محکم به ستون بچسبانند، ایمنی آن تضمین شده است. اما دانش مهندسی نوین خلاف این را ثابت کرده است.
نقلقول فنی از مرجع آییننامه:
«والپست یا وادار، صرفاً یک قطعه فلزی برای نگهداری دیوار نیست؛ بلکه عنصری سازهای است که وظیفه دارد با محدود کردن طول آزاد دیوار، نیروهای افقی ناشی از زلزله را با تغییر شکل خود به تیرها منتقل کند تا از فروپاشی خارج از صفحه دیوار جلوگیری شود.»
در سیستمهای قدیمی (نبشیکشی صلب)، دیوار با اولین لرزه و حرکت اسکلت، تحت فشار قرار گرفته و به دلیل صلبیت زیاد، بلافاصله خرد میشود. اما در سیستمهای ارائه شده توسط شرکت سازه بستر آروشا ، از اتصالات تلسکوپی و کشویی استفاده میشود که اجازه میدهد دیوار درون قاب حرکت کند بدون آنکه آسیب ببیند.
ضوابط طلایی پیوست ششم استاندارد ۲۸۰۰
برای اینکه یک ساختمان تاییدیه ناظر را دریافت کند، رعایت جزئیات اجرایی مطابق با پیوست ششم استاندارد ۲۸۰۰ (ویرایش چهارم) الزامی است. بر اساس ضوابط فنی و قانونی این آییننامه، الزامات مهار لرزهای دیوارها به شرح زیر است:
- قانون ۴ متر: طول آزاد دیوار نباید از ۴ متر بیشتر باشد. در صورت تجاوز، نصب وادار عمودی (والپست میانی) اجباری است.
- قانون ۳.۵ متر: ارتفاع آزاد دیوار نباید از ۳.۵ متر بیشتر باشد. برای ارتفاعهای بالاتر، باید از وادار افقی (تیرک) استفاده کرد.
- فاصله از ستون: بر خلاف روشهای سنتی، نزدیکترین فاصله مجاز برای نصب وادار عمودی نسبت به ستون، ۱۰۰ سانتیمتر است.
- جداسازی از سقف: والپست نباید به زیر تیر یا سقف جوش صلب شود. استفاده از اتصالات تلسکوپی که اجازه خیز تیر را میدهد، الزامی است.
مقایسه عملکرد: سازههای قدیم در برابر سازههای مجهز به والپست نوین
در جدول زیر، تفاوتهای کلیدی که هر مهندس و سازندهای باید بداند، خلاصه شده است:
| ویژگی عملکردی | والپست سنتی (نبشیکشی کارگاهی) | والپست نوین (تولیدی صنعتی آروشا) |
| نوع اتصال به اسکلت | جوشکاری صلب و مستقیم | اتصال کشویی و تلسکوپی (آزاد) |
| رفتار لرزهای | باعث شکست زودهنگام دیوار میشود | اجازه حرکت به دیوار داده و آن را حفظ میکند |
| وزن فولاد مصرفی | بسیار بالا (غیر اقتصادی) | بهینه و مهندسی شده (سبک) |
| تاییدیه ناظر | در اکثر موارد با اصلاحیه روبرو میشود | کاملاً منطبق بر پیوست ۶ و مورد تایید |
| سرعت نصب | کند و نیازمند تیم جوشکاری حرفهای | بسیار سریع با پیچ و رولبولت |
کالبدشکافی فجایع گذشته؛ درسهایی از زلزله کرمانشاه
در زلزله سرپل ذهاب، بسیاری از خانهها از نظر سازهای «سبز» (سالم) ارزیابی شدند، اما به دلیل ریزش دیوارهای نما و داخلی، غیرقابل سکونت بودند. آمار تلفات نشان داد که پرتاب شدن بلوکهای سنگین به معابر یا داخل منازل، علت اصلی مصدومیتها بوده است.
استفاده از محصولات یک تولیدکننده وال پست استاندارد، دقیقاً همان حلقهی گمشدهای بود که میتوانست از این فاجعه جلوگیری کند. والپستهای منقطع با ایجاد فضای «دریفت» (تغییر مکان جانبی)، فشار اسکلت بر دیوار را خنثی میکنند.
مسئولیتهای حقوقی؛ مهندسان ناظر در چه خطری هستند؟
امروزه ناظران ساختمانی حق ندارند از نقص در اجرای والپست چشمپوشی کنند. اگر در زمان زلزله، دیواری ریزش کند و والپست آن طبق پیوست ۶ اجرا نشده باشد، مهندس ناظر و مجری سهم تقصیر بالایی در مراجع قضایی خواهند داشت.
خرید وال پست از یک تولید کننده معتبر که تمامی قطعات را با دقت CNC و طبق نقشههای مصوب تولید میکند، ایمنی حقوقی مهندسان را تضمین میکند.
بررسی موردی (Case Study)؛ تفاوت عملکرد در پروژههای واقعی
اگر بخواهیم تفاوت میان والپستهای مهندسیساز و سنتی را در عمل ببینیم، باید به نتایج تستهای آزمایشگاهی و مشاهدات میدانی در پروژههای بزرگ پایتخت نگاه کنیم. در یک پروژه شاخص در منطقه ۲ تهران، استفاده از وادارهای تولیدی تولیدکننده وال پست آروشا در کنار بلوکهای هبلکس، تحت تست “بار جانبی” قرار گرفت. نتیجه نشان داد که به دلیل استفاده از اتصالات کشویی (Sliding Connection)، دیوار تا ۵ برابر بیشتر از دیوارهای نبشیکشی شده، در برابر ترکهای قطری مقاومت کرد.
نکته کلیدی اینجاست که در والپستهای تولیدی سازه بستر آروشا، لایه جداساز (پشمسنگ) به گونهای طراحی شده که علاوه بر مهار لرزهای، نقش عایق حرارتی و صوتی را نیز ایفا میکند. این یعنی شما با یک بار هزینه برای والپست، همزمان الزامات مبحث ۱۹ (صرفهجویی در انرژی) و مبحث ۱۸ (آکوستیک) مقررات ملی ساختمان را نیز پوشش میدهید؛ مزیتی که در محصولات متفرقه و کارگاهی دیده نمیشود.
چکلیست نهایی ناظران و مجریان
بسیاری از کاربران از ما میپرسند که در هنگام تحویل گرفتن بار از تولیدکننده وال پست، چه مواردی را چک کنیم؟ طبق الزامات پیوست ششم، این چکلیست را همراه داشته باشید:
- بررسی ضخامت ورق: از کولیس برای اطمینان از ضخامت حداقل ۲ میلیمتر ورق ST37 استفاده کنید.
- کنترل ابعاد لوبیاییها: طول سوراخهای لوبیایی باید به قدری باشد که پیچ یا رولبولت در هنگام حرکت جانبی سازه، فضای بازی داشته باشد.
- کیفیت رنگ و پوشش: اطمینان حاصل کنید که تمامی قطعات با رنگ پودری الکترواستاتیک یا پوشش گالوانیزه جهت جلوگیری از خوردگی در داخل ملات، پوشش داده شدهاند.
- تطابق با نقشههای محاسباتی: آیا تعداد وادارهای ارسالی با محاسبات دهانههای بلند (بیش از ۴ متر) پروژه شما همخوانی دارد؟
راهنمای نصب گامبهگام والپست منقطع
به عنوان راهنمای آموزشی برای کاربران سایت «ساختمانآموز»، مراحل نصب صحیح به شرح زیر است:
- جانمایی و سوراخکاری: بر اساس نقشههای اجرایی، محل وادارها مشخص شده و با رولبولت به کف و سقف متصل میشوند.
- استفاده از جداکننده: بین دیوار و ستون باید حداقل ۳ سانتیمتر فاصله باشد که با یونولیت یا پشمسنگ (با دانسیته مناسب) پر شود.
- نصب قطعات منقطع: ناودانیهای منقطع در فواصل مشخص به ستون یا والپست اصلی متصل میشوند.
- تعبیه میلگرد بستر: هر دو رج یکبار، میلگرد بستر درون ناودانیها قرار گرفته و دیوار را بهصورت عرضی مسلح میکند.
۷. چرا باید از تولیدکننده وال پست خرید کنیم؟ (مزایای صنعتیسازی)
تولید والپست در محیط کارگاه ساختمانی با نبشیهای سنگین، دو ایراد بزرگ دارد: هزینه بسیار بالا و عدم دقت فنی.

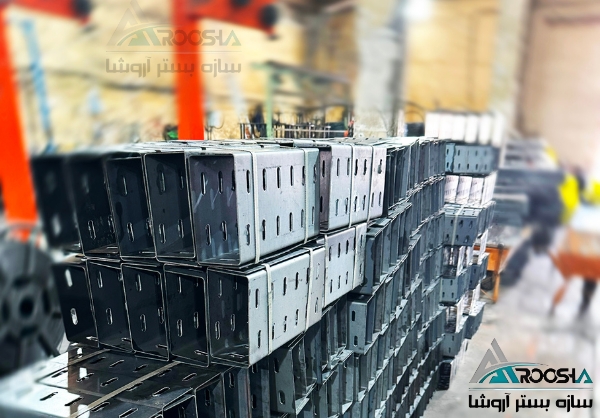

شرکت سازه بستر آروشا با بهرهگیری از خط تولید تمام اتوماتیک، مزایای زیر را ارائه میدهد:
- استفاده از ورق ST37 با ضخامت ۲ میلیمتر: بهینهترین حالت برای مهار دیوار بدون تحمیل وزن اضافه به سازه.
- سوراخهای لوبیایی: تعبیه سوراخهای کشویی برای عملکرد تلسکوپی در زمان زلزله.
- پوشش ضدزنگ و گالوانیزه: جلوگیری از پوسیدگی قطعات در طول عمر ساختمان.
میلگرد بستر ؛ مکمل جداییناپذیر والپست
بدون میلگرد بستر، والپست تنها نیمی از وظیفه خود را انجام میدهد. میلگرد بستر با مهار لرزهای در بندهای افقی، از ترک خوردن دیوار در برابر نیروهای خارج از صفحه جلوگیری میکند. محصولات آروشا بهگونهای طراحی شدهاند که گیره و قلاب میلگرد بستر بهراحتی درون ناودانیهای والپست چفت شده و یک شبکه ایمن ایجاد میکنند.
تحلیل اقتصادی: هزینه یا سرمایهگذاری؟
شاید در نگاه اول، خرید والپستهای نوین هزینهبر به نظر برسد، اما با حذف نبشیهای سنگین و کاهش زمان اجرای پروژه (حذف جوشکاریهای طولانی)، هزینه نهایی پروژه بین ۲۰ تا ۳۰ درصد کاهش مییابد. علاوه بر این، ساختمان مجهز به والپست استاندارد، ارزش افزوده بیشتری در بازار املاک دارد.
پرسشهای متداول در مورد والپست
- آیا برای دیوارهای داخلی هم والپست لازم است؟ بله، طبق پیوست ۶، تمامی دیوارهای پیرامونی و دیوارهای داخلی با طول زیاد مشمول این قانون هستند.
- تفاوت وادار عمودی و میانی چیست؟ وادار انتهایی در لبه دیوار و وادار میانی برای شکستن طولهای بیش از ۴ متر استفاده میشود.
- آیا والپست منقطع جایگزین نبشیکشی است؟ بله، والپست منقطع روش علمی و استاندارد جایگزین برای روشهای قدیمی است.
تحلیل بازار؛ برترین تولیدکنندگان والپست استاندارد در ایران
با سختگیرانه شدن نظارتهای سازمان نظام مهندسی، بازار تولید ملزومات مهار لرزهای شاهد ظهور برندهای تخصصی بوده است که فرآیند تولید خود را از روشهای سنتی به خطوط مکانیزه تغییر دادهاند. در حال حاضر، اگر به دنبال کیفیت صادراتی و انطباق کامل با پیوست ششم هستید، نامهایی نظیر « سازه بستر آروشا » در کنار برندهای مطرحی چون وال پست سازه ، به عنوان مراجع اصلی تأمین قطعات شناخته میشوند.
تفاوت اصلی برندهایی همچون سازه بستر آروشا با کارگاههای متفرقه، در داشتن گواهینامههای فنی و استفاده از نرمافزارهای محاسباتی برای برآورد دقیق قطعات است. انتخاب یک برند معتبر مانند آروشا، به مهندس ناظر این اطمینان را میدهد که تمامی تستهای کشش میلگرد بستر و تست ضخامت ورق ناودانیها با موفقیت پشت سر گذاشته شده است.
چرا سازه بستر آروشا در لیست برترینها قرار دارد؟
- تنوع کامل سبد محصولات: از ناودانی منقطع و وادار میانی تا بستهای رادیکالی و هشتگیر.
- پشتیبانی فنی: ارائه دتایلهای اجرایی مطابق با فایل تخصصی مهندس وحید کیانی برای هر پروژه بهصورت مجزا.
- سرعت در تأمین: ظرفیت تولید بالا که باعث میشود پروژههای بزرگ ساختمانی دچار توقف در مرحله سفتکاری نشوند.
سوالات متداول سازندگان و ناظران درباره والپست استاندارد
این پرسشها بر اساس چالشهای اجرایی مطرح شده در کارگاههای تخصصی مهندس وحید کیانی و دغدغههای روزمره سازندگان استخراج شده است.
در این بخش، به پرتکرارترین سوالاتی که مهندسان در جلسات مشاوره با واحد فنی سازه بستر آروشا مطرح میکنند، پاسخ دادهایم:
- ۱. آیا استفاده از والپست برای دیوارهای داخلی (تیغهها) هم الزامی است؟ بله؛ طبق پیوست ششم، تمام دیوارهایی که طول آنها بیش از ۴ متر یا ارتفاع آنها بیش از ۳.۵ متر باشد، چه پیرامونی و چه داخلی، نیازمند مهار جانبی هستند. حتی برای دیوارهای کوتاهتر، در صورت استفاده از بلوکهای سبک، استفاده از بستهای رادیکالی جهت جلوگیری از ترک خوردن الزامی است.
- ۲. تفاوت اصلی ناودانی منقطع تولیدی کارخانه با ناودانی دستی چیست؟ در تولیدات تولیدکننده وال پست صنعتی مانند آروشا، «سوراخهای لوبیایی» با دقت میلیمتر تعبیه شدهاند. این سوراخها اجازه میدهند پیچ یا رولبولت در زمان لرزه حرکت کشویی داشته باشد. در تولیدات دستی، این ظرافت وجود ندارد و اتصال عملاً صلب میشود که باعث تخریب دیوار میگردد.
- ۳. برای دیوارهای هبلکس (AAC) استفاده از میلگرد بستر بهتر است یا والپست؟ این دو مکمل هم هستند نه جایگزین. والپست (وادار) مهار خارج از صفحه را بر عهده دارد و میلگرد بستر مهار در صفحه دیوار و جلوگیری از ترکهای افقی را انجام میدهد. طبق استاندارد ۲۸۰۰، استفاده همزمان از این دو در بلوکهای AAC ایمنترین روش ممکن است.
- ۴. ضخامت ورق استاندارد والپست چقدر باید باشد؟ بر اساس محاسبات سازهای و ضوابط پیوست ۶، ضخامت ورق ST37 نباید کمتر از ۲ میلیمتر باشد. شرکت سازه بستر آروشا تمامی محصولات خود را با ورق ۲ میل استاندارد و پوشش ضدزنگ اپوکسی یا گالوانیزه ارائه میدهد تا در برابر رطوبت ملات کاملاً مقاوم باشند.
- ۵. آیا ناظر میتواند مانع از اجرای والپستهای سنتی (نبشیکشی) شود؟ بله؛ با ابلاغ پیوست ششم استاندارد ۲۸۰۰، بسیاری از ناظران به دلیل سختی ناخواسته ساختمان و وزن بالای نبشیکشی، از تایید این روش خودداری کرده و سازنده را ملزم به استفاده از سیستمهای منقطع نوین میکنند.
نتیجهگیری و انتخاب نهایی
زلزلههای مهیب، ساختمانهای «زیبا اما ضعیف» را بهسرعت شناسایی میکنند. امروز مهندسی زلزله به سمتی حرکت کرده است که ایمنی را در «انعطافپذیری» میبیند، نه در سختی صلب. استفاده از سیستمهای مهار لرزهای نوین، تنها راه عبور از استانداردهای سختگیرانه فعلی است.
شرکت سازه بستر آروشا (arooshaaco) به عنوان یک تولیدکننده وال پست پیشرو، متعهد است با تولید قطعات دقیق و منطبق بر آییننامه ۲۸۰۰، همراه همیشگی مهندسان و سازندگان در سراسر ایران باشد. ما معتقدیم ایمنی ساکنان یک ساختمان، از کیفیت تکتک قطعات فولادی بهکار رفته در دیوارهای آن شروع میشود.
برای دریافت مشاوره تخصصی، برآورد مقدار مورد نیاز پروژه بر اساس نقشههای سازه و استعلام قیمت بهروز، میتوانید همین حالا به وب سایت شرکت سازه بستر آروشا مراجعه فرمایید.
