محاسبه بار حرارتی ساختمان

محاسبه بار حرارتی یک ساختمان، یکی از مهم‌ترین مراحل طراحی سیستم‌های تهویه مطبوع و گرمایش است؛ زیرا هر چه محاسبه دقیق‌تر باشد، مصرف انرژی کاهش می‌یابد و راحتی ساکنان به‌طور چشمگیری بهبود می‌یابد. در این مقاله به بررسی جامع روش‌های محاسبه بار حرارتی، عوامل مؤثر و نکات عملی می‌پردازیم تا بتوانید به‌صورت علمی و کارآمد این فرآیند را برای پروژه‌های خود به‌کار ببندید.

مفهوم بار حرارتی و اهمیت آن

بار حرارتی به مقدار انرژی گرمایی یا سردی گفته می‌شود که برای حفظ دمای مطلوب داخل فضاهای مسکونی، تجاری یا صنعتی باید به‌صورت مداوم یا دوره‌ای تأمین شود. این مقدار به دو بخش اصلی تقسیم می‌شود: بار گرمایش (Heating Load) و بار سرمایش (Cooling Load). درک دقیق این دو مفهوم، پایه‌ای برای انتخاب صحیح تجهیزات HVAC، تعیین ظرفیت کولر یا پکیج، و بهینه‌سازی مصرف انرژی است.

اصول پایه محاسبه بار حرارتی

محاسبه بار حرارتی بر پایه تعادل انرژی در یک فضای بسته صورت می‌گیرد؛ به این معنا که تمام انرژی ورودی (از طریق پنجره‌ها، دیوارها، تهویه و افراد) و خروجی (از طریق دیوارها، سقف، تهویه، رطوبت) باید برابر باشد. برای رسیدن به این تعادل، دو روش اصلی وجود دارد:

• روش تحلیلی (Manual J): که در آن پارامترهای ساختمانی به‌صورت دستی وارد می‌شوند و محاسبه بر پایه جدول‌ها و فرمول‌های استاندارد انجام می‌شود.
• روش عددی (Simulation): که در نرم‌افزارهای پیشرفته مانند EnergyPlus یا Trane Trace اجرا می‌شود و به‌دقت بیشتری دست می‌یابد.

مراحل گام به گام محاسبه بار حرارتی

۱. جمع‌آوری داده‌های اولیه

در این مرحله باید اطلاعات زیر را دقیقاً ثبت کنید:

• مساحت کل و مساحت‌های مختلف (پله، اتاق‌ها، فضاهای باز).
• ارتفاع سقف و حجم فضا.
• نوع و مقدار عایق‌کاری دیوارها، سقف و کف.
• مشخصات شیشه‌ها (شیشه دو جداره، شیشه تک جداره، ضریب گازشدهی).
• جهت ساختمان نسبت به باد و تابش خورشیدی.
• تعداد ساکنین، تجهیزات الکترونیکی و نورپردازی.

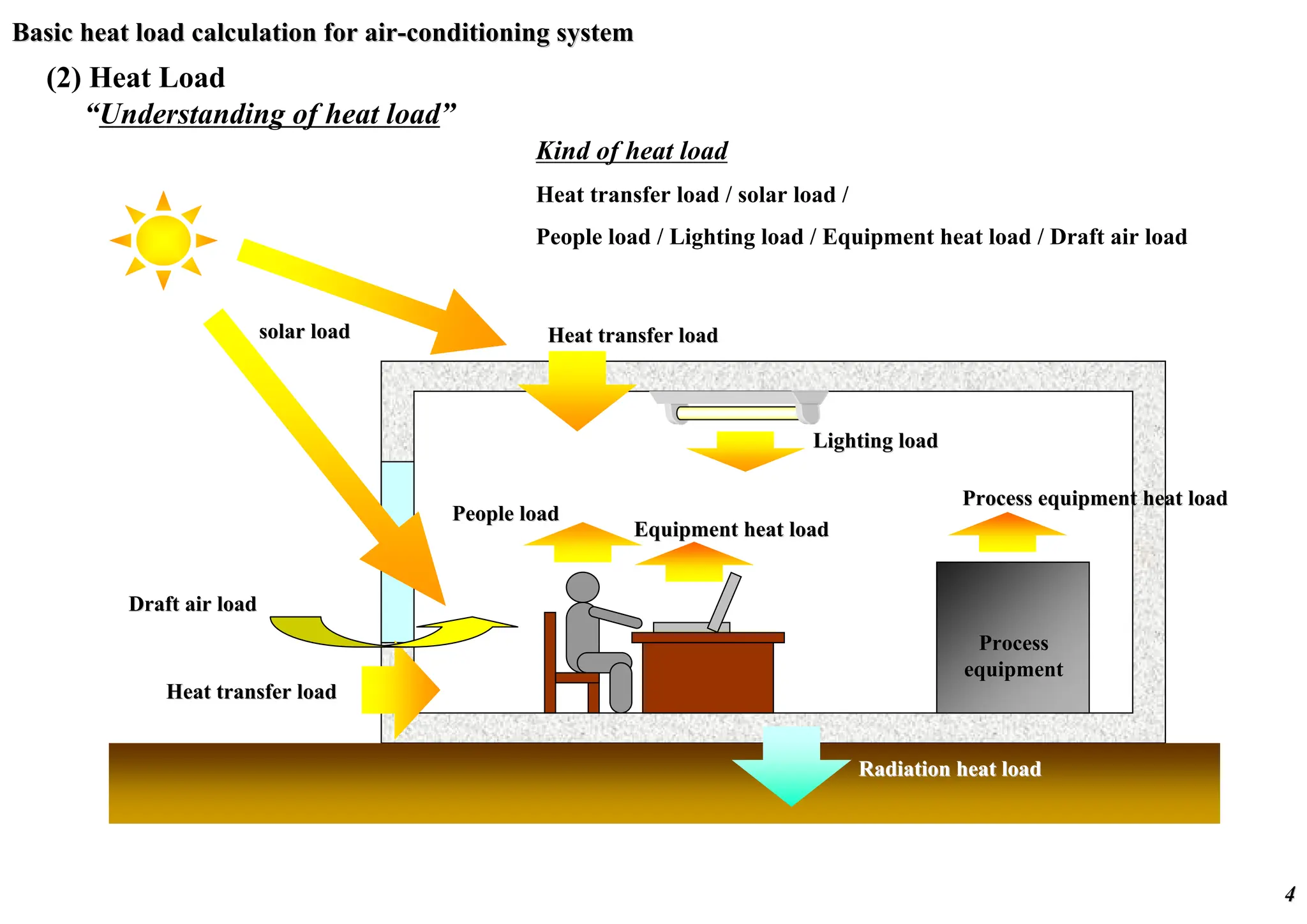

۲. محاسبه بار داخلی

بار داخلی شامل حرارت تولیدی از افراد، لوازم خانگی، روشنایی و تجهیزات اداری می‌شود. برای تخمین این بار می‌توان از مقادیر استاندارد زیر استفاده کرد:

• هر فرد حدود ۱۰۰ W حرارت تولید می‌کند.
• هر متر مربع روشنایی حدود ۱۰ W به‌صورت حرارتی تبدیل می‌شود.
• تجهیزات الکترونیکی بر حسب توان نامی آنها محاسبه می‌شود؛ معمولاً ۳۰‑۴۰ % از مصرف برق به‌صورت حرارت خروجی می‌شود.

۳. محاسبه بار خارجی (سخن از دروازه‌های حرارتی)

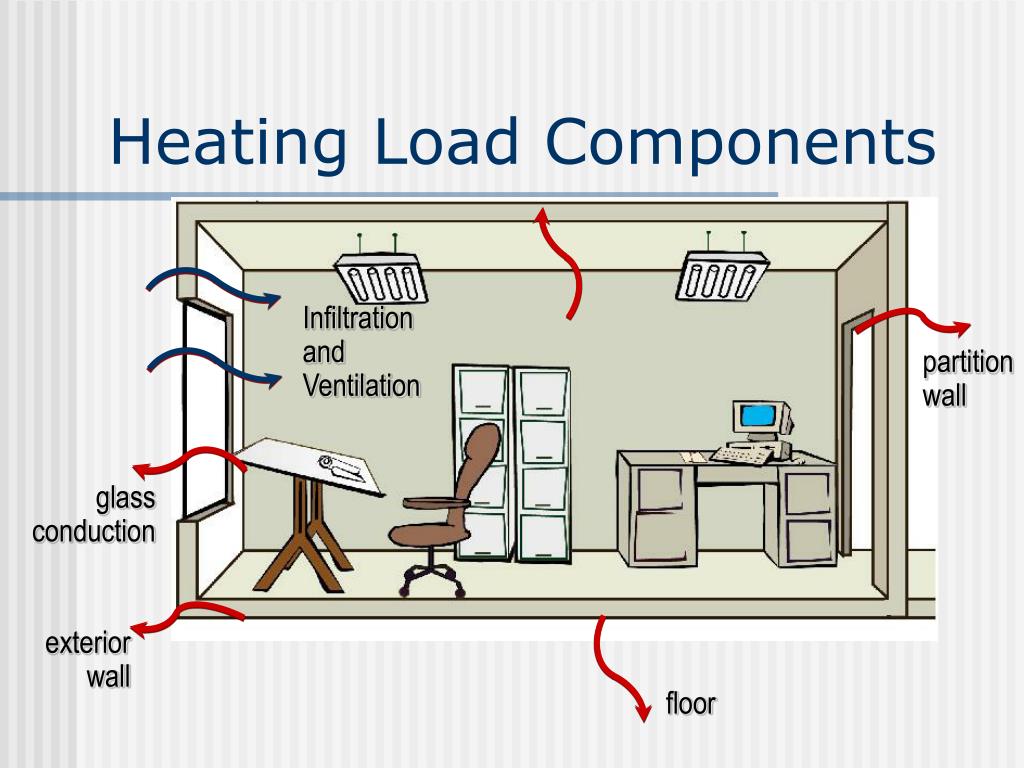

بار خارجی شامل حرارت ورودی از طریق دیوارها، سقف، کف، پنجره‌ها و درها می‌باشد. در این محاسبه دو فاکتور کلیدی مورد توجه است:

• انتقال حرارتی (U‑value): که نشان‌دهنده نرخ انتقال حرارت از طریق مواد ساختمانی است.
• تغییرات دمای خارجی: که بسته به فصل و شرایط اقلیمی متغیر است.

فرمول کلی برای محاسبه بار خارجی به‌صورت زیر است:

Q = U × A × (T_inside – T_outside)

که در آن Q بار حرارتی (وات)، U مقدار انتقال حرارتی (W/m²·K)، A مساحت سطح (m²) و T دماها هستند.

۴. محاسبه بار تهویه (Ventilation Load)

هوای تازه مورد نیاز برای حفظ کیفیت هوای داخلی باعث ورود یا خروج حرارت می‌شود. برای محاسبه این بار می‌توان از معادله زیر استفاده کرد:

Q_vent = ρ × V × C_p × (T_inside – T_outside)

در این معادله ρ چگالی هوا (≈۱.۲ kg/m³)، V جریان هوا (m³/s) و C_p ظرفیت حرارتی ویژه هوا (≈۱۰۰۰ J/kg·K) می‌باشند.

عوامل مؤثر بر بار حرارتی

در ادامه به مهم‌ترین عوامل که می‌توانند بار حرارتی را به‌صورت قابل توجهی تغییر دهند، می‌پردازیم:

• جهت ساختمان: نماهای جنوب و غرب به‌طور معمول بیشترین تابش خورشیدی را دریافت می‌کنند؛ بنابراین بار سرمایش در این فضاها بیشتر است.
• نوع شیشه: استفاده از شیشه‌های کم‑ضریب گازشدهی (Low‑E) باعث کاهش بار حرارتی می‌شود.
• عایق‌کاری: افزایش ضخامت عایق یا استفاده از مواد با ضریب حرارتی پایین (مانند پلی‌اورتن) به‌طور مستقیم بار گرم/سرد را کاهش می‌دهد.
• پوشش‌های رنگی: رنگ‌های روشن بازتاب بیشتری دارند؛ در مقابل رنگ‌های تیره جذب حرارت بیشتری می‌کنند.
• تهویه مکانیکی: تنظیم دقیق نرخ تهویه می‌تواند بار تهویه را بهینه‌سازی کند.

نمونه عملی محاسبه بار حرارتی یک آپارتمان

به‌عنوان مثال، یک آپارتمان دو خوابه با مساحت ۱۲۰ متر مربع در شهر تهران (آب و هوای معتدل) را در نظر می‌گیریم. مراحل محاسبه به‌صورت زیر انجام می‌شود:

1. دریافت داده‌های ساختمانی: ارتفاع سقف ۲.۸ متر، دیوارهای بتنی با عایق ۸ cm، پنجره‌های دو جداره با ضریب گازشدهی ۱.۱.
2. بار داخلی: دو نفر (۲ × ۱۰۰ W) + روشنایی (۱۲۰ m² × ۱۰ W) + تجهیزات الکترونیکی (حدود ۵۰۰ W) → مجموع≈ ۱,۳۰۰ W.
3. بار خارجی: محاسبه U برای دیوار (U≈۰.۳۵ W/m²·K) و پنجره (U≈۲.۵ W/m²·K)؛ اختلاف دما در تابستان ۳۵ °C (داخل) – ۳۰ °C (خارج) → بار ≈ ۳,۲۰۰ W.
4. بار تهویه: نرخ تهویه ۰.۵ m³/s → Q_vent≈ ۶۰۰ W.

در مجموع بار سرمایش حدود ۵ kW و بار گرمایش حدود ۴ kW تخمین زده می‌شود؛ که بر پایه این محاسبه می‌توان یک دستگاه کولر با توان ۵ kW یا یک پکیج گرمایشی مناسب انتخاب کرد.

نکات کلیدی برای بهبود دقت محاسبه

برای دستیابی به نتایج دقیق‌تر، موارد زیر را در نظر بگیرید:

• استفاده از داده‌های اقلیمی معتبر: از سایت‌های هواشناسی یا نرم‌افزارهای محلی برای دریافت دماهای حداکثری و حداقل استفاده کنید.
• به‌کارگیری نرم‌افزارهای شبیه‌سازی: در پروژه‌های بزرگ، استفاده از ابزارهای دینامیک انرژی به‌جای روش‌های دستی، خطاها را به‌طور چشمگیری کاهش می‌دهد.
• به‌روزرسانی اطلاعات ساختمانی: هر تغییر در عایق‌کاری یا پنجره‌ها باید به‌سرعت در محاسبه بازتاب شود.
• محاسبه رطوبت نسبی: رطوبت هوا می‌تواند بر احساس گرما یا سرما تأثیر بگذارد؛ بنابراین در محاسبه بار حرارتی، رطوبت نیز مدنظر باشد.

نتیجه‌گیری

محاسبه دقیق بار حرارتی ساختمان، پایه‌ای اساسی برای طراحی بهینه سیستم‌های تهویه مطبوع و گرمایش است؛ چرا که نه تنها به صرفه‌جویی در هزینه‌های انرژی منجر می‌شود، بلکه راحتی ساکنان را نیز ارتقا می‌بخشد. با رعایت مراحل گام به گام، در نظر گرفتن عوامل مؤثر و استفاده از ابزارهای مناسب، می‌توانید به‌صورت علمی و کارآمد بار حرارتی را تخمین بزنید و تصمیمات بهتری در انتخاب تجهیزات بگیرید. به‌کارگیری این روش‌ها در پروژه‌های ساختمانی، گامی مؤثر در جهت پایداری انرژی و کاهش اثرات زیست‌محیطی خواهد بود.
