مبدل حرارتی یکی از کلیدیترین تجهیزات مهندسی است که برای انتقال حرارت بین دو مایع یا گاز با دماهای متفاوت بدون ترکیب مستقیم آنها به کار میرود. این دستگاهها در صنایع مختلفی از جمله پتروشیمی، تولید برق، صنایع غذایی و سیستمهای تهویه مطبوع نقش اساسی دارند و با بهینهسازی فرآیندهای حرارتی، مصرف انرژی را بهطور چشمگیری کاهش میدهند.
اصل کار مبدل حرارتی
در اصل، مبدل حرارتی با ایجاد یک سطح مشترک یا یک فضای بین دو فلوید، انرژی حرارتی را از فلوید گرم به فلوید سرد منتقل میکند. این انتقال میتواند بهصورت هدایت، گازرسانی یا ترکیبی از هر دو صورت گیرد. بسته به طراحی، جریان فلویدها میتواند همجهتی (پروژه) یا متقاطع (کنترار) باشد که هر کدام مزایا و محدودیتهای خاص خود را دارند.
انواع رایج مبدلهای حرارتی
در طول تاریخ، مهندسان برای رفع نیازهای خاص صنعتی، انواع مختلفی از مبدلهای حرارتی را توسعه دادهاند. دو نوع پرکاربرد که در بسیاری از پروژههای بزرگ به کار میروند، مبدل شلو‑لوله (Shell‑and‑Tube) و مبدل صفحهای (Plate Heat Exchanger) هستند.

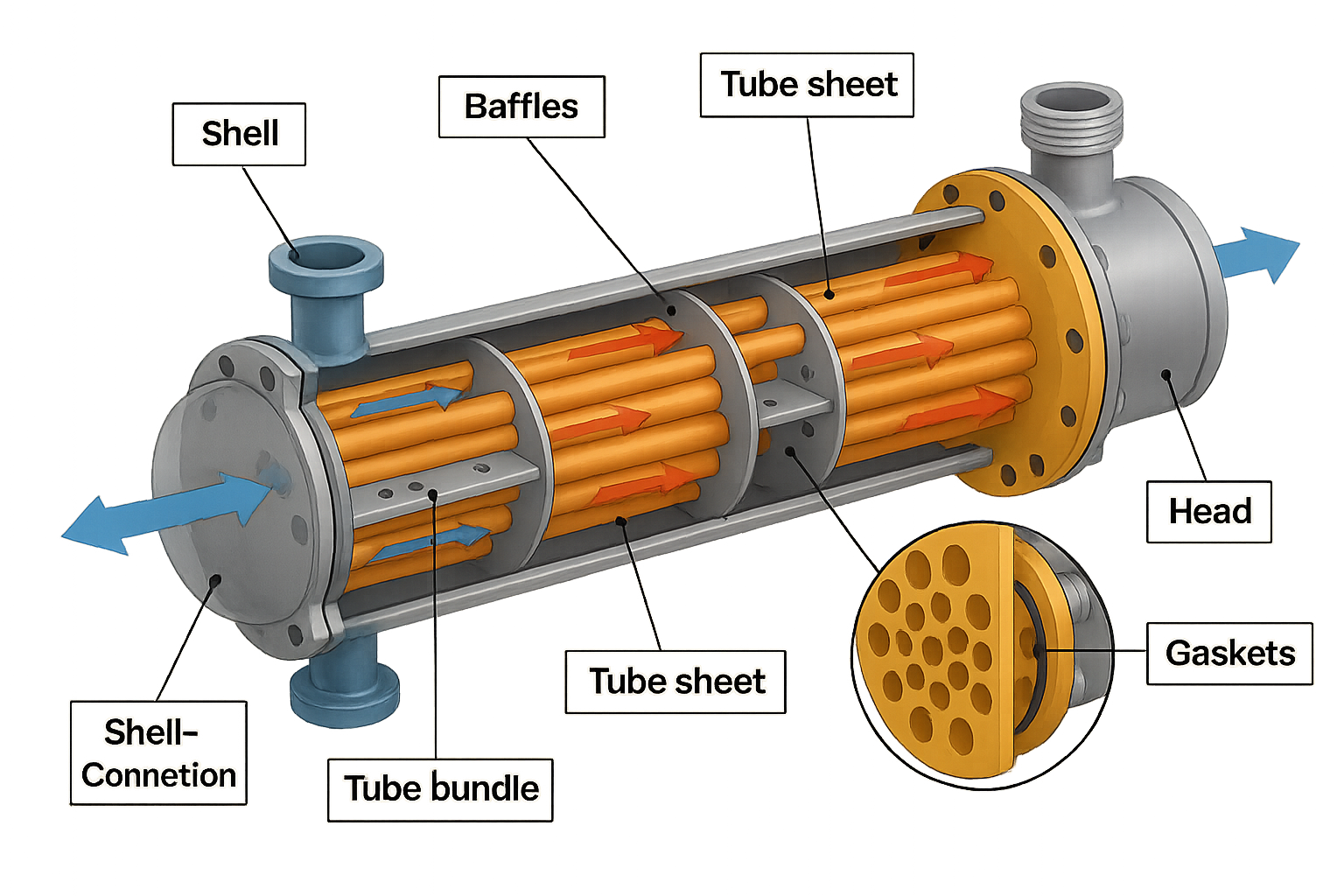

مبدل شلو‑لوله (Shell‑and‑Tube)
این نوع مبدل از یک شل (محفظه خارجی) و مجموعهای از لولههای داخل آن تشکیل شده است. یک فلوید در داخل لولهها جریان مییابد، در حالی که فلوید دیگر در فضای شل اطراف لولهها حرکت میکند. طراحی این مبدل امکان استفاده از مواد مختلف برای لولهها (مثلاً فولاد ضدزنگ یا تیتانیوم) و شل فراهم میکند که باعث میشود در برابر فشارهای بالا و دماهای گرانقیمت مقاومت داشته باشد.

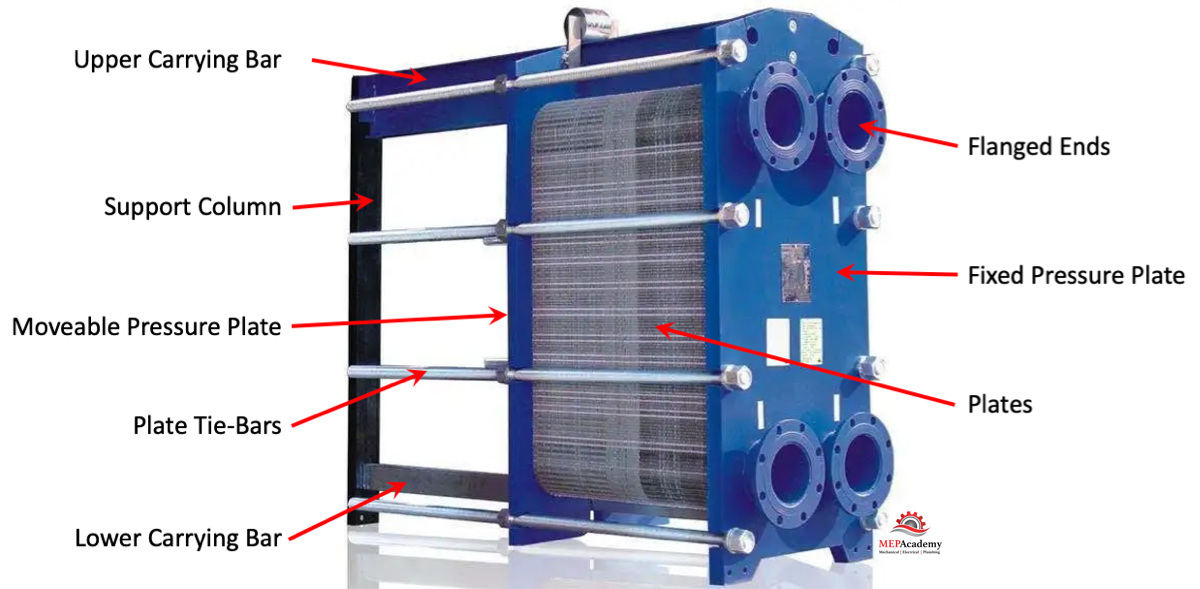

مبدل صفحهای (Plate Heat Exchanger)
مبدل صفحهای از لایههای نازک فلزی بهصورت صفحههای متقاطع تشکیل شده است که بین هر دو صفحه یک فضا برای عبور فلویدها ایجاد میکند. این ساختار باعث افزایش سطح تماس حرارتی بهصورت چشمگیری میشود و در عین حال وزن و فضای اشغالی دستگاه را بهحداقل میرساند. بهویژه در صنایع غذایی و دارویی که به بهداشت و قابلیت جداسازی سریع نیاز دارند، این مبدلها بسیار محبوب هستند.
معیارهای انتخاب مبدل حرارتی
در انتخاب مناسبترین مبدل حرارتی برای یک پروژه، عوامل متعددی باید در نظر گرفته شوند:
- دما و فشار کاری: مبدلهای شلو‑لوله معمولاً برای فشارهای بالا و دماهای بسیار گرم مناسبترند.
- حجم و فضای موجود: در فضاهای محدود، مبدل صفحهای با وزن سبک و ابعاد کمحجم گزینه برتری است.
- نوع فلویدها: اگر فلویدها خورنده یا حاوی ذرات معلق باشند، نیاز به مواد مقاوم در برابر خوردگی یا فیلترهای خاص خواهد بود.
- هزینه سرمایه و نگهداری: هزینه نصب، تعمیر و تعویض قطعات (مانند گسکتها) نقش مهمی در تصمیمگیری نهایی ایفا میکند.
مزایا و معایب انواع مبدلها
هر نوع مبدل حرارتی ویژگیهای مثبت و منفی خاص خود دارد که باید با توجه به شرایط پروژه ارزیابی شود.
مبدل شلو‑لوله
از مزایای این مبدل میتوان به تحمل فشارهای بالا، طول عمر طولانی و قابلیت استفاده از مواد متنوع اشاره کرد. اما در عین حال، وزن زیاد، فضای اشغالشده بزرگ و هزینه اولیه بالاتر نسبت به سایر انواع، از معایب اصلی آن محسوب میشود.
مبدل صفحهای
مزیت اصلی این مبدل، سطح تماس حرارتی بسیار بالا و سرعت نصب سریع است. علاوه بر این، امکان جداسازی و تمیزکاری آسان توسط جداسازی صفحات وجود دارد. معایب شامل حساسیت به فشارهای شدید، نیاز به تعویض دورهای گسکتها و محدودیت در تحمل دماهای بسیار بالا میباشد.
نگهداری و بهینهسازی عملکرد
برای حفظ کارایی مبدلهای حرارتی، برنامهریزی منظم برای بازرسی و تمیزکاری ضروری است. رسوبگیری داخل لولهها یا صفحات میتواند انتقال حرارت را بهطور قابلتوجهی کاهش دهد. استفاده از روشهای شیمیایی یا مکانیکی برای حذف رسوب، بهخصوص در صنایع شیمیایی که مواد رسوبزا فراوان هستند، میتواند عمر مفید دستگاه را افزایش دهد.
علاوه بر این، نظارت بر فشارهای ورودی و خروجی، دماهای عملیاتی و جریان فلویدها با استفاده از حسگرهای دیجیتال، امکان شناسایی زودرس مشکلات و انجام تعمیرات پیشگیرانه را فراهم میکند.
روندهای آینده در فناوری مبدلهای حرارتی
با پیشرفتهای اخیر در علم مواد، مبدلهای حرارتی با استفاده از ترکیبهای نانو، پوششهای ابرهیدروفوبیک و روشهای تولید افزودنی (Additive Manufacturing) در حال تحول هستند. این نوآوریها امکان ساخت مبدلهای با هندسه پیچیده، بهبود انتقال حرارت و کاهش وزن را بهوجود میآورند. همچنین، ادغام مبدلهای حرارتی با سیستمهای هوشمند (IoT) برای مانیتورینگ زمان واقعی و بهینهسازی خودکار عملکرد، بهعنوان یکی از مهمترین مسیرهای رشد در دهه آینده شناخته میشود.
نتیجهگیری
مبدل حرارتی نه تنها یک ابزار انتقال انرژی است، بلکه بهعنوان یک رکن اساسی در بهبود بهرهوری انرژی و کاهش هزینههای عملیاتی در صنایع مختلف مطرح میشود. شناخت دقیق انواع مختلف، مزایا و معایب آنها، و پیادهسازی روشهای نگهداری مؤثر میتواند بهصورت مستقیم بر عملکرد کلی سیستمهای صنعتی تأثیر بگذارد. با توجه به پیشرفتهای فناوری و نیاز روزافزون به بهینهسازی مصرف انرژی، انتخاب هوشمندانه و بهروزرسانی مبدلهای حرارتی میتواند نقش کلیدی در دستیابی به اهداف پایدار و اقتصادی داشته باشد.
