طراحی لولهکشی آب سرد یکی از مهمترین مراحل در ساخت هر ساختمان مسکونی یا تجاری است؛ چرا که کیفیت توزیع آب، عمر مفید تجهیزات و همچنین رضایت ساکنان بهطور مستقیم به دقت برنامهریزی و اجرای این سیستم وابسته است. در این مقاله به بررسی گامهای کلیدی، اصول مهندسی و نکات عملی برای طراحی بهینه لولهکشی آب سرد میپردازیم تا بتوانید با اطمینان بیشتری پروژههای خود را بهصورت علمی و اقتصادی پیش ببرید.
۱. شناخت نیازهای آب سرد در ساختمان
قبل از هر چیز، باید میزان مصرف آب سرد در هر واحد را بهدقت محاسبه کنید. این محاسبه شامل تعداد ساکنین، تعداد وسایل بهداشتی (شاور، سرویس بهداشتی، سینک) و مصرف روزانه متوسط میشود. برای مثال، در یک آپارتمان چهار خوابه معمولاً مصرف روزانه حدود ۳۰۰ لیتر برای هر واحد در نظر گرفته میشود. این دادهها پایهای برای تعیین ظرفیت پمپها، فشار کاری و قطر لولهها فراهم میآورند.
۲. اصول پایه طراحی لولهکشی آب سرد
طراحی هر سیستم لولهکشی باید بر پایهٔ دو اصل اساسی باشد: قابلیت جریان مناسب و کاهش فشار افت. برای دستیابی به این اهداف، مهندسان از معادلات هیدرولیک مانند معادله دارسی-وایسباخ استفاده میکنند تا فشار افت در هر بخش از شبکه را برآورد کنند. همچنین انتخاب مسیرهای کوتاه و مستقیم، استفاده از لولههای با قطر مناسب و نصب شیرهای کنترل فشار از دیگر عوامل مؤثر در بهبود کارایی سیستم است.
۲.۱. محاسبه قطر لوله
یکی از مهمترین مراحل، تعیین قطر مناسب لولههاست. این محاسبه بر پایهٔ حجم جریان (Q) و سرعت جریان (V) انجام میشود؛ سرعت پیشنهادی برای آب سرد معمولاً بین ۰.۷ تا ۱.۲ متر بر ثانیه است. برای مثال، اگر حجم جریان ۲۵ لیتر بر ثانیه باشد، با استفاده از معادله Q = V × A میتوان مساحت مقطع لوله (A) را محاسبه کرد و سپس قطر داخلی را استخراج نمود. استفاده از جداول استاندارد قطر لولههای پلیاتیلن یا فولاد گالوانیزه بهدقت انتخاب نهایی را تسهیل میکند.
۳. انتخاب جنس لولهها
جنس لولهها باید با توجه به عوامل محیطی، فشار کاری و هزینهها انتخاب شود. در اکثر پروژههای مسکونی، لولههای پلیاتیلن (PE) بهدلیل وزن کم، انعطافپذیری بالا و مقاومت در برابر خوردگی ترجیح داده میشوند. برای ساختمانهای صنعتی یا جایی که فشار کاری بالاتر است، لولههای فولاد گالوانیزه یا استیل سنگینتر میتوانند گزینه مناسبی باشند. نکته مهم این است که در هر دو حالت، باید به استانداردهای ملی (مانند آییننامههای ساختمان) پایبند باشید.
۳.۱. مزایا و معایب لولههای PE
از مزایای لولههای PE میتوان به مقاومت شیمیایی، نصب آسان با ابزارهای ساده و عمر مفید بیش از ۵۰ سال اشاره کرد. معایب این لولهها عمدتاً در محدودیت فشار کاری (حداکثر ۱.۶ بار) و نیاز به محافظت در برابر اشعه UV در فضاهای باز است. بنابراین، در صورت استفاده در فضاهای بیرونی، پوشش محافظ یا نصب در لولهکشیهای زیرزمینی ضروری میشود.

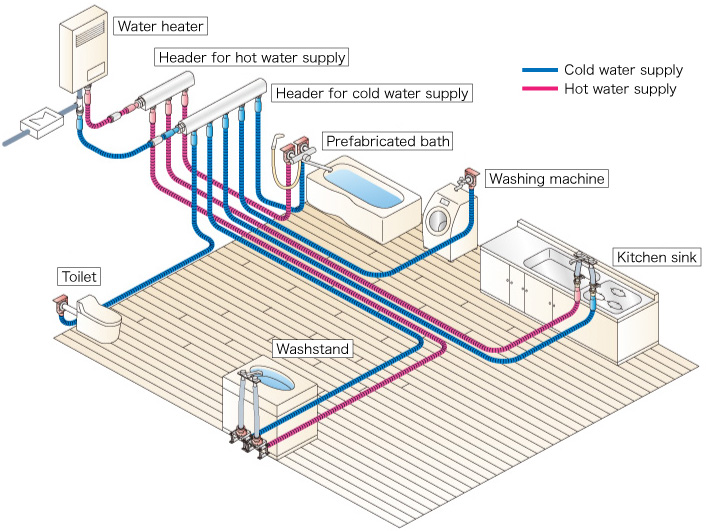

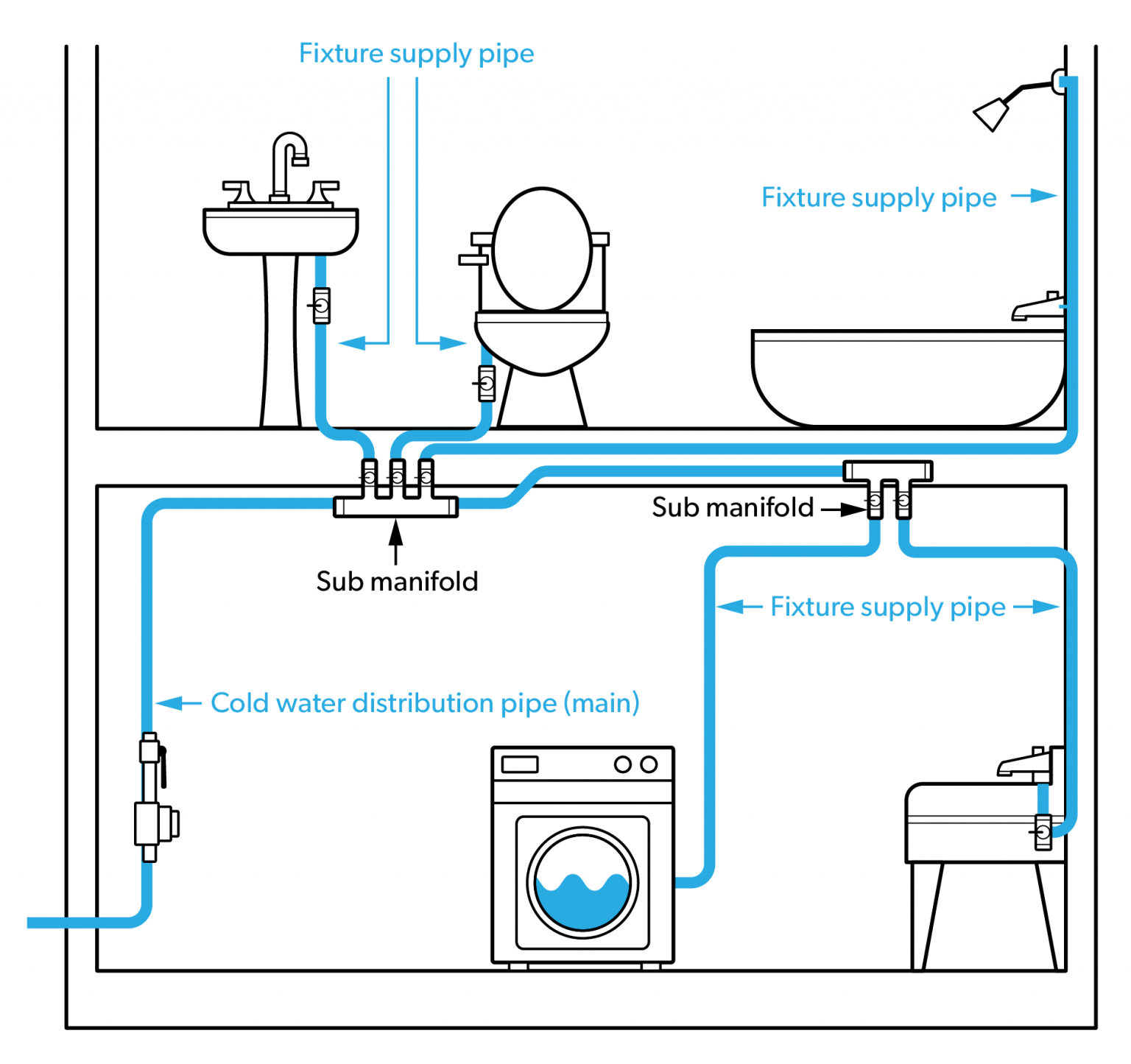

۴. طراحی نقشهکشی و مسیرهای لولهکشی
نقشهکشی دقیق مسیرهای لولهکشی میبایست شامل موارد زیر باشد:
- موقعیت دقیق ورودی اصلی آب سرد و نقاط توزیع.
- تعیین مسیرهای اصلی (Main) و شاخههای فرعی (Branch).
- محل نصب شیرهای کنترل، فیلترها و فشارسنجها.
- فاصلهگذاری مناسب بین لولهها برای جلوگیری از تداخل حرارتی.
استفاده از نرمافزارهای BIM یا AutoCAD برای ترسیم این نقشهها نه تنها باعث کاهش خطاهای اجرایی میشود، بلکه امکان بهروزرسانی سریع در صورت تغییرات ساختاری را فراهم میکند.
۴.۱. نکات کلیدی در نصب لولهها
در هنگام اجرای لولهکشی، رعایت موارد زیر از اهمیت بالایی برخوردار است:
- استفاده از گیرهها و بستهای مناسب برای جلوگیری از لرزش و جابجایی لولهها.
- اطمینان از عدم انحنای بیش از حد لولهها؛ حداکثر انحنای پیشنهادی برای لولههای PE حدود ۲۵ درجه است.
- محافظت لولهها در مقابل رطوبت و فشارهای مکانیکی با پوششهای حفاظتی یا کانالهای مخصوص.
- تست فشار پس از نصب برای اطمینان از عدم نشتی و عملکرد صحیح سیستم.
۵. بهینهسازی مصرف انرژی و فشار
یکی از چالشهای رایج در لولهکشی آب سرد، مصرف بیش از حد انرژی توسط پمپها بهدلیل فشار افت زیاد است. برای کاهش این مشکل میتوان از روشهای زیر بهره گرفت:
- استفاده از پمپهای با راندمان بالا (High Efficiency) که با کنترل متغیر سرعت (VSD) کار میکنند.
- طراحی شبکه بهصورت حلقهای (Loop) که فشار یکنواختتری را در تمام نقاط فراهم میکند.
- نصب شیرهای تنظیم فشار در نقاط کلیدی برای تعادل فشار.
این اقدامات نه تنها هزینههای عملیاتی را کاهش میدهند، بلکه عمر مفید تجهیزات پمپاژ را نیز افزایش میدهند.
۶. نگهداری و بازرسی دورهای
برای حفظ عملکرد بهینه سیستم آب سرد، برنامهریزی منظم برای بازرسی و نگهداری ضروری است. مواردی که باید بررسی شوند عبارتند از:
- وضعیت فیزیکی لولهها؛ وجود خوردگی، ترک یا سایش.
- عملکرد شیرهای کنترل؛ عدم انسداد یا نشت.
- کیفیت آب؛ بررسی رسوبها و آلودگیهای ممکن در فیلترها.
- دما و فشار کاری؛ اطمینان از عدم تغییرات ناخواسته.
در صورت شناسایی هرگونه نقص، بهسرعت اقدام به تعمیر یا تعویض قطعات کنید تا از بروز مشکلات جدیتر جلوگیری شود.
۷. جمعبندی
طراحی لولهکشی آب سرد نیازمند ترکیبی از دانش مهندسی هیدرولیک، انتخاب صحیح مواد و برنامهریزی دقیق اجرایی است. با رعایت اصول محاسبه قطر لوله، انتخاب جنس مناسب، ترسیم نقشههای دقیق و اجرای صحیح نصب، میتوانید سیستمی با کارایی بالا، هزینه عملیاتی کم و طول عمر طولانی فراهم کنید. همچنین، برنامهریزی برای نگهداری دورهای و بهینهسازی انرژی، نقش مهمی در حفظ کیفیت سرویس آب سرد برای ساکنان دارد. با استفاده از این راهنمای جامع، میتوانید گامهای مؤثری برای ارتقای کیفیت زندگی در ساختمانهای خود بردارید.
