فونداسیون گسترده بهعنوان یکی از مهمترین اجزای ساختاری در پروژههای ساختمانی، نقش کلیدی در انتقال بارهای ساختمان به خاک زیرین ایفا میکند. انتخاب صحیح نوع فونداسیون، طراحی دقیق مقاطع و درک ویژگیهای ژئوتکنیکی زمین، برای جلوگیری از نشستهای ناخواسته و تضمین پایداری طولانیمدت ساختار ضروری است. در این مقاله، بهصورت جامع به مباحث نظری، روشهای محاسبه، نکات طراحی و مقایسه بین انواع فونداسیونهای گسترده میپردازیم تا مهندسان عمران بتوانند تصمیمات بهینهای اتخاذ کنند.
تعریف و اهمیت فونداسیون گسترده
فونداسیون گسترده یا پایهگذاری سطحی بهمعنای ساختارهای پیوستهای است که بهصورت یک صفحه یا چند صفحه متصل بههم، بارهای عمودی و افقی ساختمان را بر روی سطح وسیعی از خاک پخش میکند. این نوع فونداسیون بهویژه در شرایطی که خاک زیرساخت دارای ظرفیت باربری پایین یا تغییرات قابلتوجهی در خواص مکانیکی باشد، مورد استفاده قرار میگیرد. با توزیع یکنواخت فشارها، خطر نشستهای محلی کاهش مییابد و امکان ساخت سازههای با ارتفاع و وزن بالا فراهم میشود.
مزایای اصلی فونداسیون گسترده
- کاهش خطر نشستهای غیرهمگن بهدلیل توزیع بار بر سطح وسیعتر.
- قابلیت سازگاری با انواع خاکها، بهویژه خاکهای نرم و قابلتغییر.
- سرعت بالای اجرا در مقایسه با فونداسیونهای عمیق مانند پایههای عمیق یا پیهای باندی.
- بهبود پایداری در برابر ارتعاشات زمینلرزهای بهدلیل افزایش سفتی کلی ساختار.
انواع فونداسیون گسترده
در عمل، فونداسیونهای گسترده بهصورتهای مختلفی طراحی میشوند که هر کدام بسته به شرایط پروژه و ویژگیهای خاک انتخاب میگردند. مهمترین انواع عبارتند از:

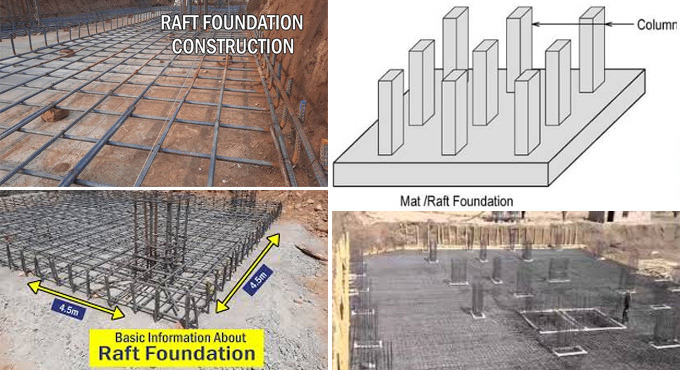

۱. فونداسیون رافت (Raft Foundation)
این فونداسیون که گاهی بهعنوان “پایۀ تخت” نیز شناخته میشود، شامل یک صفحهٔ بتنی بزرگ است که تمام ستونها و دیوارهای باربری را در خود جای میدهد. رافت پایهای مناسب برای ساختمانهای متوسط تا بالاست که فشارهای زیرین بهصورت یکنواخت توزیع میشود.

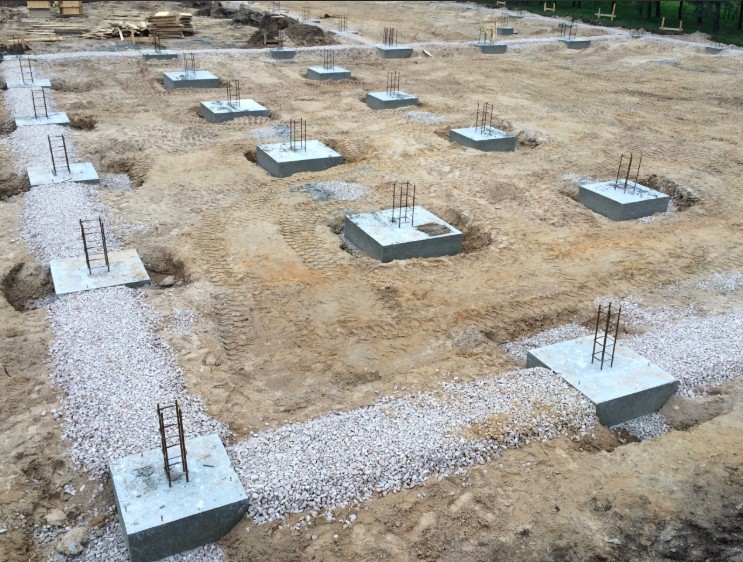

۲. فونداسیون پایهپد (Pad Foundation)
در این نوع، هر ستون یا ترکیبی از ستونها بر روی یک صفحهٔ بتنی مستطیلی یا مربعی بهنام پد قرار میگیرد. پدها معمولاً در فواصل معین نصب میشوند و برای ساختمانهای با بارهای متغیر یا در خاکهای با ظرفیت باربری متوسط مناسباند.

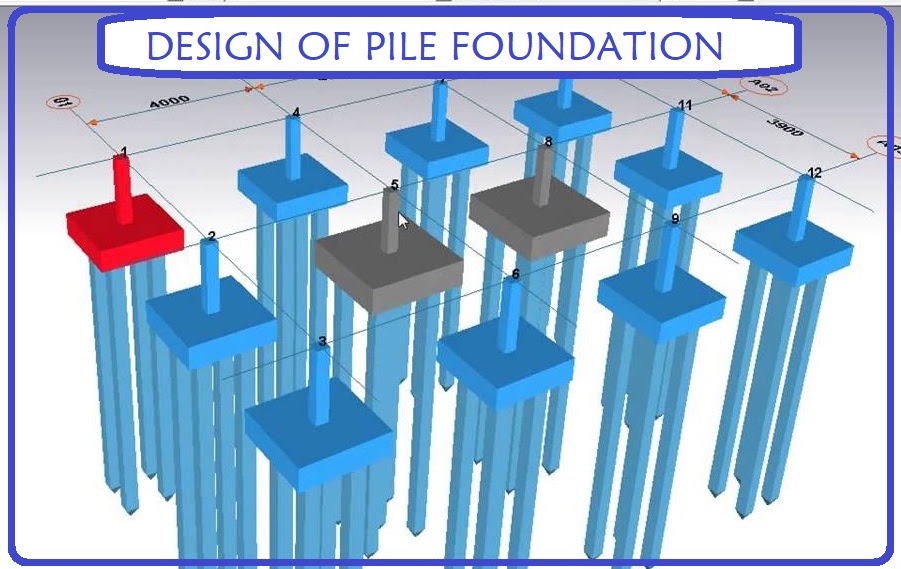

۳. فونداسیون پیل (Pile Foundation) ترکیبی با رافت
در شرایطی که خاک سطحی ظرفیت کافی برای تحمل بار را ندارد، ترکیبی از پیلها (ستونهای عمیق) با رافت میتواند بهعنوان راهحلی مؤثر عمل کند. پیلها بارهای سنگین را به لایههای عمیقتر منتقل میکنند و رافت بارهای باقیمانده را بهصورت یکنواخت توزیع مینماید.
مراحل کلیدی طراحی فونداسیون گسترده
طراحی فونداسیون گسترده بهصورت مرحلهای و بر پایهٔ تحلیلهای دقیق انجام میشود. در ادامه، گامهای اصلی این فرآیند را بررسی میکنیم:
الف) بررسی ژئوتکنیکی زمین
در این مرحله، با انجام آزمایشهای میدانی (مانند تستهای SPT یا CPT) و آزمایشهای آزمایشگاهی، خصوصیات مکانیکی خاک شامل ضریب اصطکاک داخلی (φ)، مدول الاستیسیته (E) و ظرفیت باربری (qult) تعیین میگردد. اطلاعات بهدستآمده پایهٔ محاسبهٔ فشارهای زیرین و نشستهای محتمل است.
ب) محاسبه بارهای اعمالی
بارهای مرده (وزن خود سازه)، بارهای زنده (ترافیک، تجهیزات) و بارهای محیطی (باد، زلزله) بهصورت دقیق جمعآوری میشوند. سپس با استفاده از روشهای تحلیل ساختاری، بارهای ترکیبی بر روی فونداسیون محاسبه میشود. در اینجا، ضریب ایمنی مناسب برای هر نوع بار بهکار گرفته میشود.
ج) انتخاب نوع فونداسیون
با توجه به نتایج بررسی ژئوتکنیکی و بارهای محاسبهشده، مهندس تصمیم میگیرد که آیا رافت، پد یا ترکیب پیل با رافت مناسبتر است. معیارهای انتخاب شامل عمق لایههای باری، هزینه، زمان اجرا و محدودیتهای پروژه میباشند.
د) طراحی مقطع فونداسیون
برای هر نوع فونداسیون، مقاطع بتنی باید بهگونهای طراحی شوند که تنشهای خمشی، برشی و کششی تحت بارهای مختلف را تحمل کنند. برای رافت، معادلهٔ قانون توزیع فشار بهصورت زیر استفاده میشود:
q = (Q / A) + (Mx·x / Ix) + (My·y / Iy)
که در آن Q بار کلی، A سطح فونداسیون، Mx و My گشتاورهای خمشی، و Ix و Iy ممانهای اینرسی هستند. برای پدها نیز محاسبهٔ فشار تحت صفحهٔ پد با استفاده از روشهای کلاسیک (مانند روش تراکم) انجام میشود.
ه) بررسی نشستها
سپس با استفاده از مدلهای نشست (مانند مدلهای گرانش‑الاستیک یا مدلهای تعاملی)، نشستهای پیشبینیشده محاسبه میگردد. اگر نشستها از حدود قابلقبول (معمولاً ۱/۲۵ ارتفاع کل یا ۵ mm) تجاوز کنند، باید ضخامت فونداسیون یا تعداد پیلها افزایش یابد.
و) اعتبارسنجی نهایی و مستندسازی
پس از تکمیل طراحی، نتایج با نرمافزارهای پیشرفته (مانند ETABS، SAFE یا PLAXIS) شبیهسازی میشوند تا اطمینان حاصل شود که تمامی معیارهای ایمنی رعایت شدهاند. سپس تمام محاسبات، نقشهها و جزئیات اجرایی در قالب گزارش کامل بهصورت استانداردهای ملی (مانند آییننامه ساختمان) مستند میشود.
ملاحظات اقتصادی و محیطی در طراحی فونداسیون گسترده
در کنار جنبههای فنی، هزینههای اجرایی و تأثیرات زیستمحیطی نیز باید در نظر گرفته شوند. فونداسیون رافت معمولاً هزینهٔ مصالح بتنی بیشتری نسبت به پد دارد؛ اما زمان اجرا کوتاهتر و نیاز به حفاری عمیق کمتر است، که میتواند هزینهٔ کلی پروژه را کاهش دهد. در مقابل، استفاده از پیلها بهمنظور تقویت رافت، هزینهٔ سنگینتری دارد اما در خاکهای ضعیف، ریسک نشستهای بزرگ را بهطور قابلتوجهی کاهش میدهد.
بهینهسازی هزینه با روشهای ترکیبی
یکی از راهکارهای مؤثر، ترکیب رافت با تعداد محدود پیل است. با تحلیل دقیق بارهای کل، میتوان تعداد و طول پیلها را بهگونهای تنظیم کرد که صرفهجویی در هزینه مواد و کارگر حاصل شود، در حالی که پایداری ساختار بهدست میآید. این روش بهویژه در پروژههای مسکونی بزرگ یا پارکهای تجاری با زیرساختهای متغیر خاکی مفید است.
پایداری محیطی
استفاده از مواد بازیافتی در بتن رافت، بهکارگیری فناوریهای کممصرف انرژی در تولید سیمان و کاهش مقدار خاکبرداری با طراحی دقیق فونداسیون، میتواند ردپای کربنی پروژه را بهطوری قابلملاحظهای کاهش دهد. همچنین، در مناطق حساس زیستمحیطی، انتخاب روشهای حفاری کمآشوب و نصب پایدار پیلها میتواند اثرات منفی بر اکوسیستمهای محلی را به حداقل برساند.
نتیجهگیری
طراحی فونداسیون گسترده، ترکیبی از دانش ژئوتکنیک، مهندسی سازه و ارزیابی اقتصادی است. با درک عمیق از ویژگیهای خاک، انتخاب مناسب نوع فونداسیون (رافت، پد یا ترکیب پیل) و اعمال روشهای محاسبه دقیق، میتوان سازهای ایمن، پایدار و با هزینهٔ بهینه ایجاد کرد. در نهایت، توجه به جزئیات اجرایی، نظارت مستمر در طول ساخت و استفاده از فناوریهای نوین، تضمینکننده موفقیت پروژههای ساختمانی در تمام مقیاسها خواهد بود.
