فونداسیون نواری بهعنوان یکی از رایجترین روشهای پایهگذاری در ساختمانهای مسکونی و تجاری، نقش اساسی در انتقال بارهای سازه به خاک زیرین ایفا میکند. انتخاب صحیح این نوع فونداسیون، نه تنها به پایداری ساختار کمک میکند، بلکه هزینههای اجرایی را نیز بهطور قابلتوجهی بهینه میسازد.
مفهوم فونداسیون نواری
فونداسیون نواری یا Strip Foundation بهمعنای ریلهای بتنی مستطیلی شکل است که بهصورت افقی زیر دیوارهای باربر قرار میگیرد و وزن ساختمان را به خاک توزیع میکند. این فونداسیون معمولاً در خاکهای نسبتاً سخت و با تحمل فشار مناسب استفاده میشود و برای ساختمانهای دو طبقه و کمتر که بارهای افقی کمتری دارند، گزینهای ایدهآل است.
انواع فونداسیون نواری
فونداسیون نواری میتواند بهصورت زیر تقسیم شود:

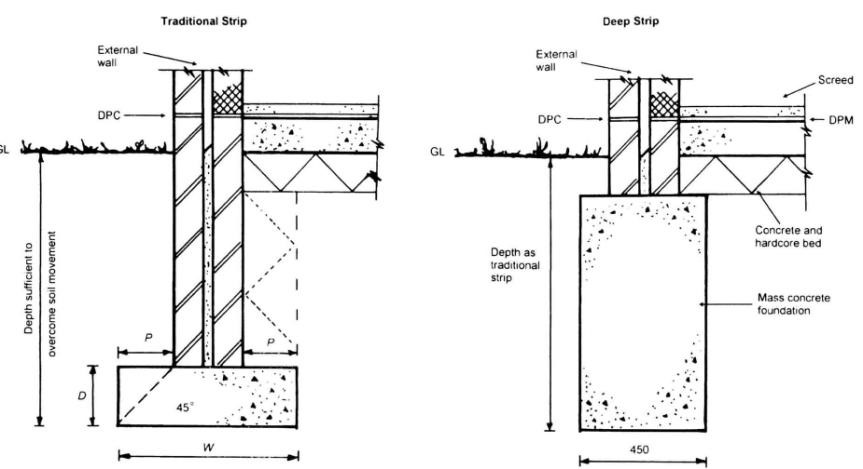

- فونداسیون نواری ساده: در این نوع، نواری بهصورت مستقیم بر روی سطح خاک قرار میگیرد و برای بارهای متوسط مناسب است.
- فونداسیون نواری عمیق: در شرایطی که لایههای سطحی خاک نرم یا سنگین باشند، نواریها بهصورت عمیقتری حفاری میشوند تا به لایههای مقاومتر برسند.
- فونداسیون نواری تقویتشده: با افزودن میلگردهای افقی و عمودی بهمنظور افزایش مقاومت کششی و فشاری، این نوع برای بارهای سنگینتر و ساختمانهای چند طبقه مناسب است.
مراحل طراحی فونداسیون نواری
طراحی فونداسیون نواری شامل چندین گام اساسی است که هر یک نیازمند تحلیل دقیق و استفاده از معیارهای استاندارد میباشد:
۱. بررسی خاک و تعیین تحمل فشار
پیش از هرگونه طراحی، باید آزمایشهای خاکی (مانند آزمایش فشارسنجی و تست بارگذاری) انجام شود تا مقدار تحمل فشار خاک (قابلیت تحمل فشار) مشخص گردد. این مقدار بهعنوان پایهای برای محاسبه عرض نواری استفاده میشود.
۲. محاسبه بارهای اعمالی
بارهای عمودی شامل وزن خود ساختمان، لودهای مرده (مانند دیوارها، سقفها) و لودهای زنده (مستقیم یا متغیر) میباشند. همچنین باید بارهای افقی مانند بارهای زلزله و باد را در نظر گرفت.

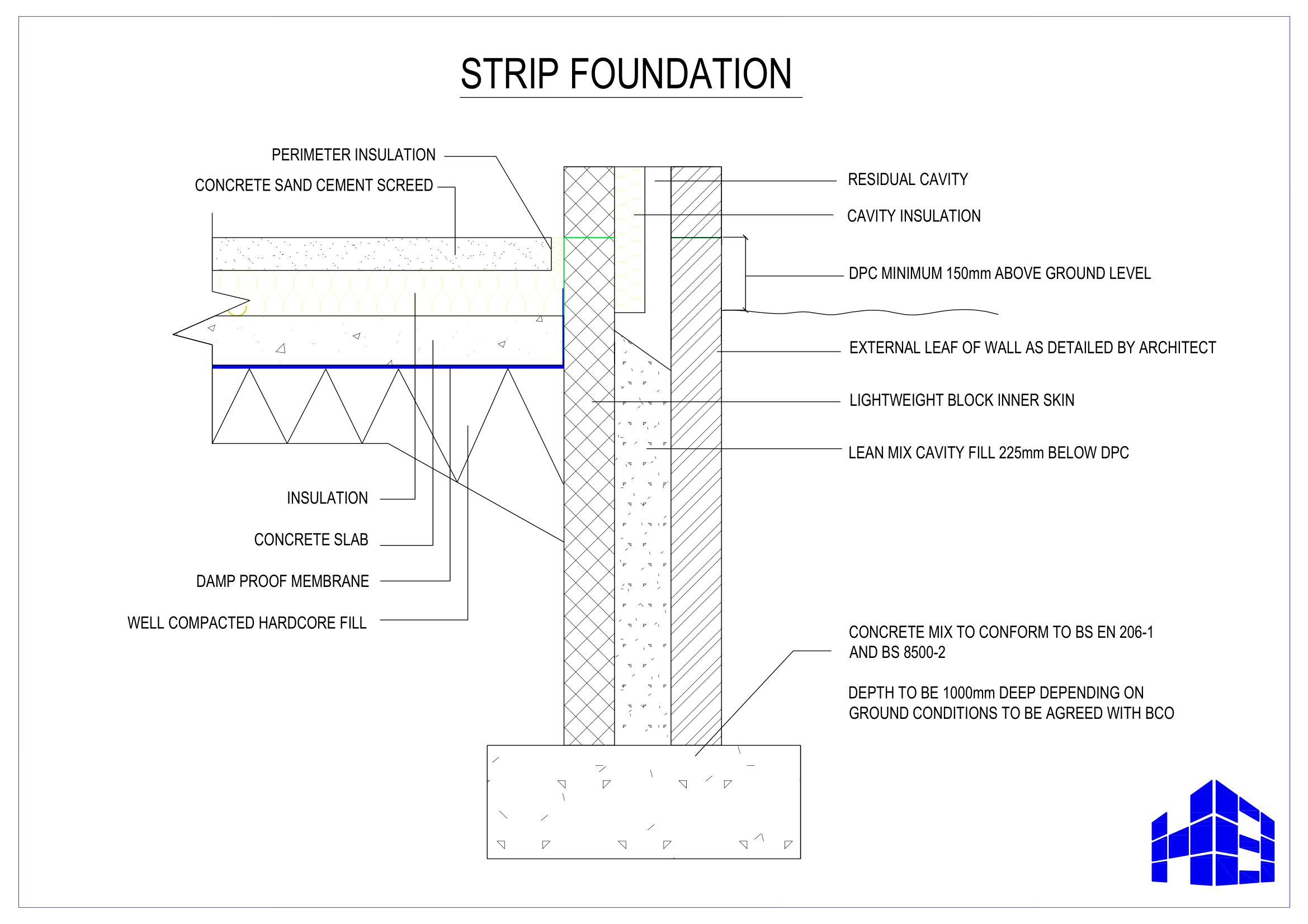

۳. تعیین عرض نواری
عرض نواری با استفاده از فرمول زیر محاسبه میشود:
ب = (Q) / (σ_allow)
که در آن Q بار مجموعی بر نواری و σ_allow فشار قابلقبول خاک است. برای افزایش ایمنی، معمولاً مقدار محاسبهشده با ضریب ایمنی ۱.۵ تا ۲ ضرب میشود.
۴. انتخاب ارتفاع نواری
ارتفاع نواری بهطور کلی برابر با ۲/۳ ارتفاع دیوارهای باربر یا حداقل ۲۵ سانتیمتر (در صورت نیاز به پوشش عمیقتر) تعیین میگردد. این مقدار باید طوری باشد که بتواند یکپارچگی ساختاری را در برابر نیروهای برشی حفظ کند.
۵. طراحی میلگردهای تقویتکننده
برای جلوگیری از شکست در طولمحور، میلگردهای افقی و عمودی در نواری تعبیه میشوند. معمولاً قطر میلگردهای ۱۲ میلیمتر برای فونداسیونهای سبک و ۱۶ میلیمتر برای فونداسیونهای سنگینتر استفاده میشود. فاصله بین میلگردها بسته به بارگذاری و نوع خاک تنظیم میگردد.
۶. بررسی نشست و تحرکات
نشست افقی و عمودی نواری باید در محدودههای پذیرفتنی باشد؛ معمولاً نشست عمودی برای هر متر طول نواری نباید از ۲٫۵ میلیمتر تجاوز کند. برای این منظور از نرمافزارهای تحلیل خاک‑ساختمان یا روشهای تحلیلی دستی استفاده میشود.

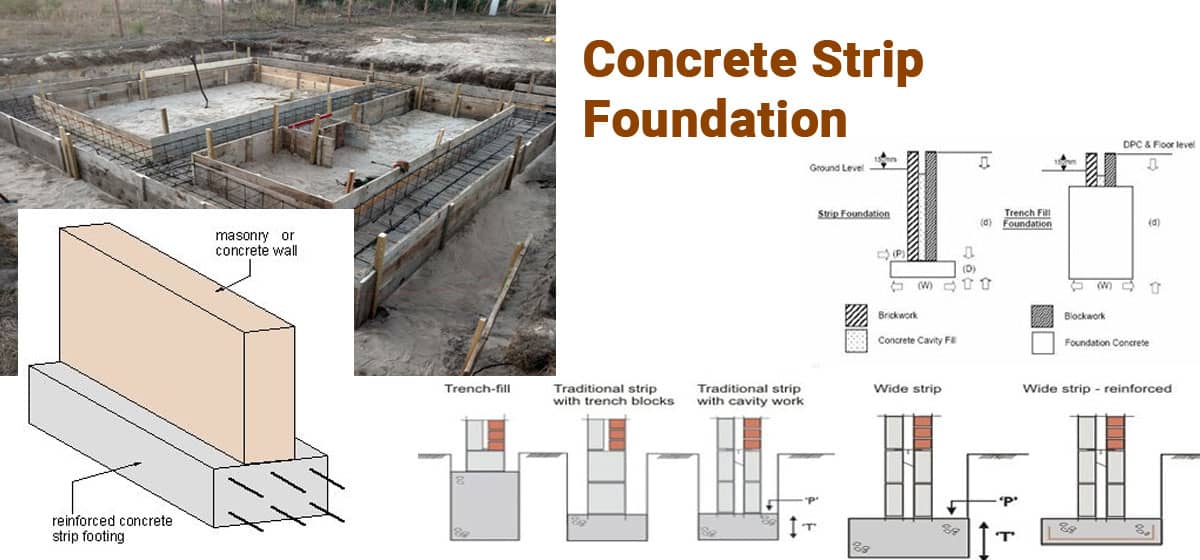

فرآیند اجرایی فونداسیون نواری
پس از تکمیل طراحی، مرحله ساخت فونداسیون نواری با دقت بالا باید انجام شود تا اطمینان حاصل شود که تمامی پارامترهای طراحی بهدرستی اجرا شدهاند:
- حفاری: با توجه به عمق تعیینشده، خاک بهدقت حذف میشود. در صورت وجود لایههای نرم، ممکن است از روشهای تثبیت موقت (مانند استفاده از لایههای سنگری) بهره گرفته شود.
- آمادهسازی قالب: قالبهای چوبی یا فولادی بهصورت دقیق بر روی کف حفاری نصب میگردند تا شکل نهایی نواری حفظ شود.
- آمادهسازی سفتکننده: قبل از ریختن بتن، سطح قالب با آب تمیز میشود و سپس سفتکننده (مانند پرنتر) برای تقویت میلگردها قرار میگیرد.
- ریختن بتن: بتن با مقاومت مورد نیاز (معمولاً C25 تا C30) بهصورت پیوسته و بدون حباب هوا ریخته میشود. برای جلوگیری از ترکگیری، از ویبراتورهای بتن استفاده میگردد.
- تعمیر و نگهداری قالب: پس از انجماد بتن، قالبها حذف میشوند و سطح نواری بهدقت تمیز میگردد.
مزایا و معایب فونداسیون نواری
مزایا:
- سرعت بالای اجرا بهدلیل سادگی طراحی و ساخت.
- هزینه کمتر نسبت به فونداسیونهای عمیق یا شمعی.
- قابلیت تطبیق با انواع دیوارهای باربر.
معایب:
- قابلیت تحمل بار محدود؛ برای ساختمانهای بلند یا سنگین مناسب نیست.
- نیاز به خاک با تحمل فشار مناسب؛ در خاکهای نرم یا رقیق ممکن است نیاز به تقویتهای اضافی باشد.
- احتمال نشست غیرهمگن در صورت عدم توزیع یکنواخت فشار خاک.
مقایسه فونداسیون نواری با سایر انواع فونداسیون
در مقایسه با فونداسیون شمعی، فونداسیون نواری هزینه و زمان کمتری میطلبد، اما در برابر بارهای محور عمودی بالا عملکرد کمتری دارد. فونداسیون پلیت (Plate Foundation) برای ساختمانهای بزرگ با بارهای یکنواخت مناسبتر است، در حالی که نواری برای ساختمانهای دو یا سه طبقه با دیوارهای باربر متمرکز گزینهای بهینه است.
نکات کلیدی برای جلوگیری از اشتباهات رایج
در فرآیند طراحی و اجرا، برخی موارد میتوانند منجر به شکست فونداسیون شوند:
- عدم انجام آزمایشهای دقیق خاکی و استفاده از مقادیر تخمینی برای تحمل فشار.
- محاسبه نادرست عرض نواری بدون در نظر گرفتن ضریب ایمنی.
- نقض استانداردهای نصب میلگرد، بهویژه عدم پوشش کافی میلگردها با بتن.
- عدم کنترل نشست پس از ساخت، که میتواند باعث ترکگیری دیوارها شود.
استانداردها و مقررات مربوطه
در ایران، طراحی فونداسیون نواری بر پایه استاندارد ملی ساختمان (ISIRI 1544) و قوانین زلزله (قانون ساختمانهای زلزلهپذیر) انجام میشود. این مقررات بهخصوص در مناطق زلزلهخطر، نیازمند محاسبه دقیق نیروهای افقی و افزودن تقویتهای اضافی میباشند.
نتیجهگیری
طراحی فونداسیون نواری، ترکیبی از تحلیلهای خاکی دقیق، محاسبات بارگذاری و اجرای مهندسی مناسب است. با رعایت استانداردهای ملی و بهرهگیری از تجربه حرفهای، میتوان فونداسیونی پایدار، اقتصادی و ایمن برای ساختمانهای مختلف ایجاد کرد. در نهایت، توجه به جزئیات طراحی و نظارت دقیق بر مرحله اجرا، کلید موفقیت در جلوگیری از مشکلات ساختاری در سالهای آینده میباشد.
