دیوار برشی بهعنوان یکی از مؤثرترین اجزای مقاومتی در سازههای مدرن، نقش کلیدی در انتقال نیروهای افقی ناشی از زلزله، باد و سایر بارهای دینامیکی به بنیاد ساختمان ایفا میکند. طراحی صحیح این نوع دیوارها نه تنها ایمنی سازه را تضمین مینماید، بلکه به بهبود پایداری و کاهش هزینههای تعمیراتی در طول عمر ساختمان میانجامد. در ادامه به بررسی جامع مفاهیم، انواع، اصول طراحی و نکات کلیدی مرتبط با دیوار برشی میپردازیم.
مفهوم دیوار برشی

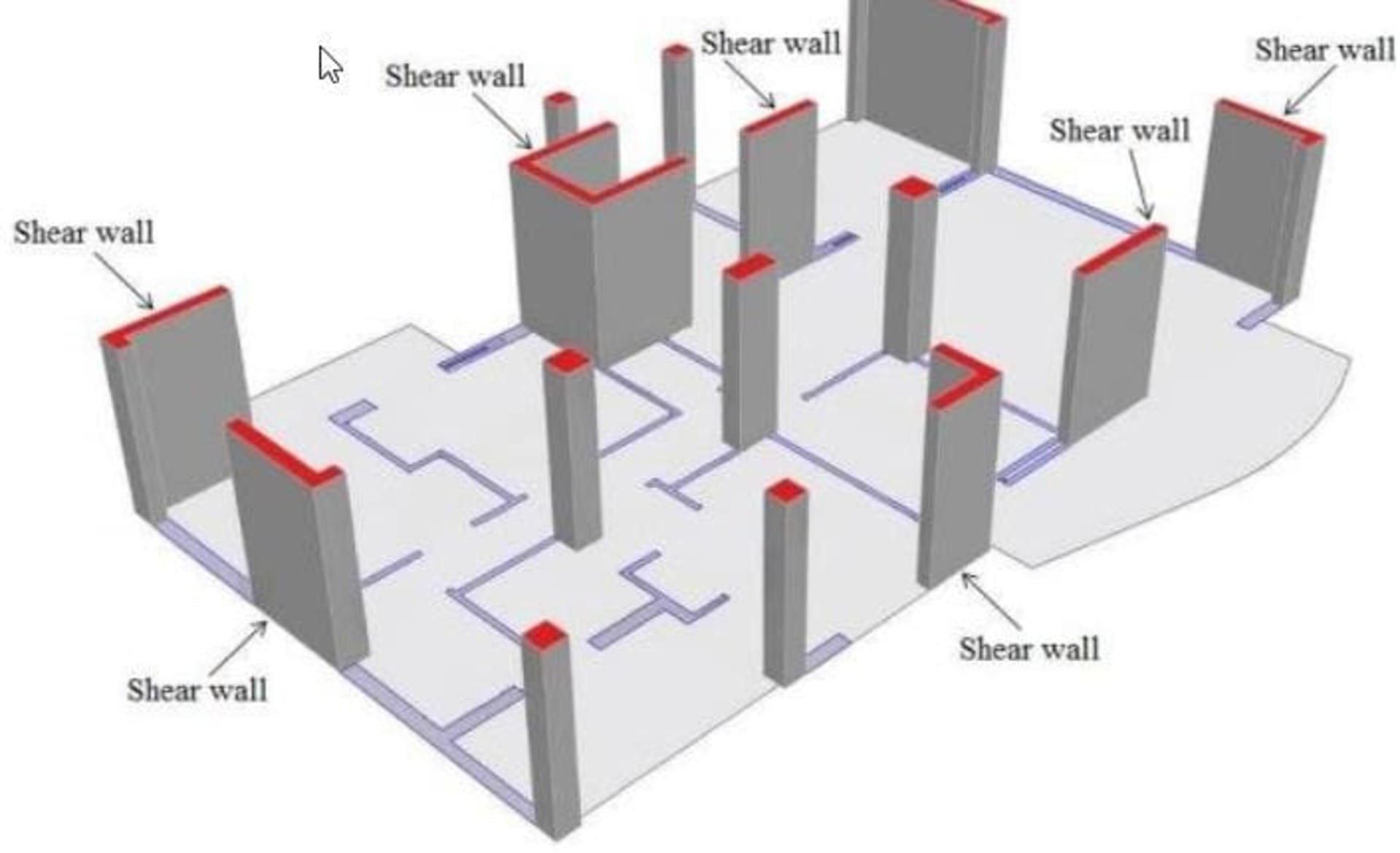

دیوار برشی (Shear Wall) بهصورت یک صفحه یا لایه مستحکم از بتن مسلح، فولاد یا ترکیبی از این دو درون سازه تعبیه میشود که بهعنوان مسیر اصلی انتقال نیروهای افقی عمل میکند. این دیوارها معمولاً در اطراف هستههای ساختمانی مانند لبههای ستونها یا در میان فضاهای باز قرار میگیرند تا با ایجاد یک سازهٔ مستحکم، تحرکات جانبی را محدود کنند. در مقایسه با سایر سیستمهای مقاومتی مانند قابهای فولادی یا تیرهای برشی، دیوار برشی به دلیل سادگی اجرا و کارایی بالا در برابر نیروهای افقی، بهطور گستردهای در ساختمانهای مسکونی، تجاری و بلندمرتبه بهکار میرود.
انواع دیوارهای برشی
دیوارهای برشی بر پایهٔ مواد سازنده و روشهای اجرا به چند دسته اصلی تقسیم میشوند:
- دیوار برشی بتن مسلح: رایجترین نوع است که با استفاده از قالبگیری و ریختن بتن تقویتشده با میلگردها ساخته میشود.
- دیوار برشی فولادی: در پروژههای خاص که وزن کم و سرعت اجرای بالا مورد نیاز است، از صفحههای فولادی یا ترکیبی فولاد‑بتن استفاده میشود.
- دیوار برشی پیشتنیده: در این روش، میلگردهای پیشتنیده قبل از ریختن بتن کشیده میشوند تا مقاومت کششی بیشتری به دیوار افزوده شود.
- دیوارهای ترکیبی: ترکیبی از بتن و فولاد که با هدف بهرهگیری از مزایای هر دو ماده، بهویژه در ساختمانهای بلند، بهکار میرود.
اصول طراحی سازههای دیوار برشی
در فرآیند طراحی دیوار برشی، مهندسان باید بهصورت همزمان به چندین فاکتور کلیدی توجه کنند تا عملکرد بهینه و ایمنی سازه تضمین شود. این فاکتورها شامل موارد زیر میشوند:
- تحلیل نیروهای افقی: پیش از هر چیز، بارهای زلزلهای و بادی بر اساس کدهای ملی (مانند آییننامههای ساختمان) محاسبه میشوند.

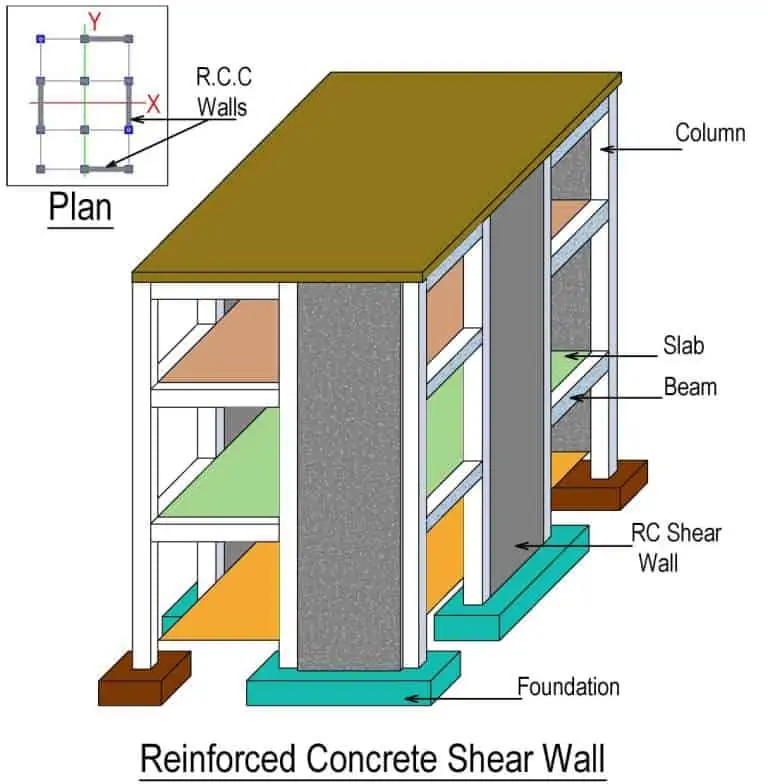

- انتخاب مکان مناسب: دیوارهای برشی باید بهگونهای قرار گیرند که مسیر مستقیم انتقال نیروها به بنیاد فراهم شود؛ معمولاً در اطراف ستونهای اصلی یا در امتداد هستههای ساختمان.
- تعیین ضخامت و ارتفاع: ضخامت دیوار برشی بر پایهٔ مقدار نیروهای برشی، طول دیوار و جنس مصالح تعیین میشود. ارتفاع دیوار نیز باید با توجه به طبقات ساختمان متناسب باشد.
- طراحی تقویتهای افقی و عمودی: میلگردهای افقی (ستونهای برشی) برای مقابله با نیروهای برشی و میلگردهای عمودی (ستونهای کششی) برای مقاومت در برابر نیروهای کششی بهکار میروند.
- در نظر گرفتن ترکخوردگی: با توجه به رفتار دینامیکی بتن، توزیع مناسب میلگردها و استفاده از افزودنیهای خاص میتواند خطر ترکخوردگی را بهحداقل برساند.
نکات کلیدی در محاسبه مقاومت برشی
محاسبه مقاومت برشی دیوار برشی بهدقت بالا نیاز دارد؛ در این زمینه مهمترین مراحل عبارتند از:
- استفاده از مدلهای تحلیلی دقیق: برای محاسبه نیروهای برشی میتوان از روشهای المان محدود (Finite Element Method) یا نرمافزارهای تخصصی مانند ETABS و SAP2000 بهره برد.
- در نظر گرفتن اثرات دینامیکی: زلزلههای واقعی دارای ترکیبی از فرکانسهای مختلف بوده و بهدلیل پدیدهٔ رزونانس، میتوانند بارهای برشی شدیدتری ایجاد کنند.
- محاسبه ظرفیت مقطع: با استفاده از معادلات استاندارد (مانند معادلهٔ ACI 318) ظرفیت مقطع دیوار برشی برای مقاومت برشی و خمشی ارزیابی میشود.
- بررسی پایداری کلی سازه: پس از محاسبه مقاومت دیوار، باید اطمینان حاصل کرد که ترکیب کلی دیوارها و سایر عناصر مقاومتی، پایداری کلی سازه را حفظ میکند.
روشهای بهینهسازی عملکرد دیوار برشی در ساختمانهای بلند
در ساختمانهای چندطبقهای و بلند، بهینهسازی عملکرد دیوار برشی بهمنظور کاهش جابجاییهای جانبی و بهبود ارتعاشات ساختاری اهمیت ویژهای دارد. برخی از راهکارهای مؤثر عبارتند از:
- استفاده از دیوارهای برشی چند لایه: ترکیب دیوارهای بتن مسلح با دیوارهای فولادی میتواند ترکیبی از استحکام کششی و برشی را فراهم سازد.
- تقسیم دیوار برشی به بخشهای مستقل: با تقسیم دیوار به بخشهای کوتاهتر، اثرات طولانیمدت (پدیدهٔ طولمورد) کاهش مییابد و استحکام کلی بهبود مییابد.
- بهکارگیری سیستمهای مهار تکمیلی: ترکیب دیوار برشی با سیستمهای مهار دیگر مانند دامپ (Damper) یا سوپراستریکچر میتواند واکنش به بارهای دینامیکی را بهبود بخشد.
- بهینهسازی توزیع میلگردها: با استفاده از ابزارهای بهینهسازی (مانند الگوریتم ژنتیک) میتوان توزیع میلگردها را بهگونهای تنظیم کرد که حداکثر مقاومت در کمترین هزینه حاصل شود.
نتیجهگیری
طراحی دیوار برشی، بهعنوان یک عنصر اساسی در مهندسی سازه، نیازمند ترکیبی از دانش نظری، تجربه عملی و استفاده از ابزارهای پیشرفته تحلیلی است. با رعایت اصول مذکور، میتوان دیوارهایی ساخت که نه تنها در برابر نیروهای افقی مقاوم باشند، بلکه بهصورت اقتصادی و زیستمحیطی نیز بهصرفه باشند. در نهایت، توجه دقیق به جزئیات طراحی، انتخاب مناسب مواد و بهکارگیری روشهای بهینهسازی، گامهای کلیدی برای دستیابی به سازهای ایمن، پایدار و با عملکرد برتر میباشند.
