در عصر دیجیتال، هر پروژهٔ نرمافزاری یا سختافزاری بدون یک نقشهٔ دقیق و واضح نمیتواند بهصورت مؤثر پیش برود. یکی از ابزارهای کلیدی برای انتقال این چشمانداز، دیاگرام معماری است که بهصورت گرافیکی ساختار کلی سیستم، ارتباطات داخلی و تعاملات با محیط بیرونی را به تصویر میکشد. این مقاله به بررسی عمیق مفهوم، انواع، اصول طراحی و نکات پیشرفتهٔ تهیهٔ دیاگرام معماری میپردازد تا بتوانید در هر مقیاس پروژهای، از یک سیستم تعبیهشده تا یک پلتفرم ابری، یک نمای واضح و قابلفهم ارائه دهید.
دیاگرام معماری چیست؟
دیاگرام معماری، یک مدل بصری است که لایههای مختلف یک سیستم را بهصورت سلسلهمراتبی یا ماتریسی نشان میدهد. هدف اصلی این نمودار، فراهم آوردن یک زبان مشترک برای توسعهدهندگان، معماران، مدیران پروژه و سایر ذینفعان است تا بتوانند بهسرعت درک کنند که کدام مؤلفهها چگونه با یکدیگر تعامل دارند و چه نقشهایی در کل سامانه ایفا میکنند. این نمودارها معمولاً شامل موارد زیر میشوند:
- ماژولها یا زیرسیستمها
- رابطهای ارتباطی (API، پروتکلها)
- دیتافلو و جریان پردازش
- پلتفرمهای زیرساختی (سرور، دیتابیس، شبکه)
- قوانین امنیتی و دسترسی
انواع دیاگرامهای معماری
در طول زمان، انواع مختلفی از دیاگرامهای معماری برای پوشش نیازهای متنوع توسعهدهندگان ایجاد شدهاند. در زیر به مهمترین آنها اشاره میکنیم:

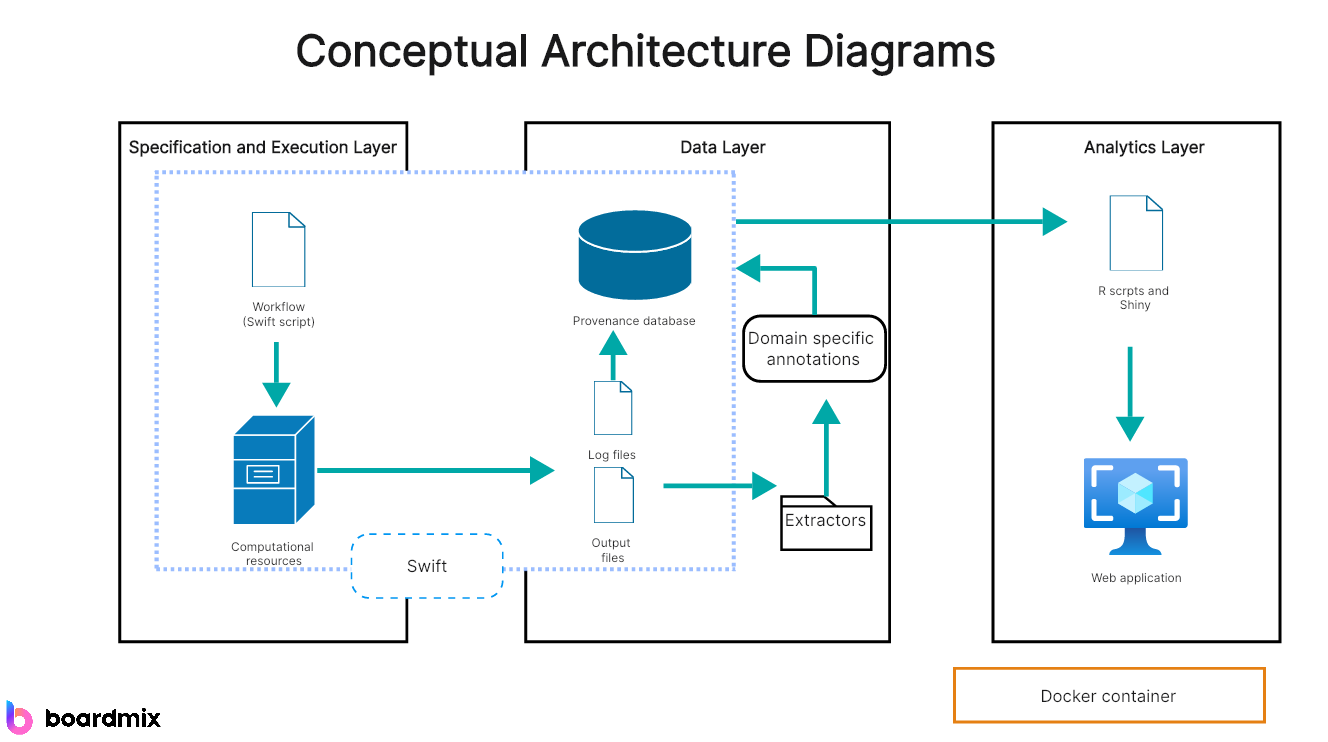

دیاگرام معماری مفهومی (Conceptual Architecture Diagram)
این نوع نمودار بر روی مفاهیم کلان و اهداف کلی سیستم تمرکز دارد و جزئیات فنی را تا حد امکان ساده میکند. هدف آن ارائهٔ یک «نمای کلی» برای ذینفعان غیر فنی است.
دیاگرام معماری منطقی (Logical Architecture Diagram)
در این نمودار، لایههای منطقی مانند لایهٔ ارائه، لایهٔ کسبوکار و لایهٔ دادهها بهصورت دقیقتر نشان داده میشود. این نمایش برای معماران نرمافزار و تحلیلگران سیستم بسیار مفید است.
دیاگرام معماری فیزیکی (Physical Architecture Diagram)
در این نوع، جزئیات زیرساختهای فیزیکی مانند سرورها، دستگاههای شبکه، دیتاسنترها و حتی موقعیت جغرافیایی تجهیزات به تصویر کشیده میشود. این نمودار برای تیمهای عملیات و پشتیبانی زیرساختی الزامی است.
دیاگرام معماری میکروکنترلر (Microcontroller Architecture Diagram)

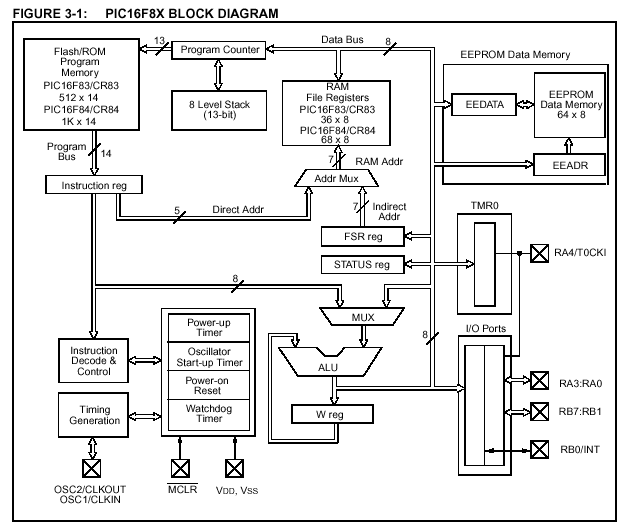

در پروژههای تعبیهشده، معماری میکروکنترلر نقش کلیدی دارد؛ این نمودار شامل بلوکهای پردازنده، حافظه، ورودی/خروجیها و ارتباطات پروتکلهای مختلف میشود. در ادامه یک مثال تصویری از این نوع دیاگرام را مشاهده میکنید.
مراحل کلیدی طراحی دیاگرام معماری
طراحی یک دیاگرام معماری مؤثر، نیازمند پیروی از یک فرآیند ساختاریافته است. در ادامه، گامهای اساسی این فرآیند را بررسی میکنیم:
۱. شناخت دقیق دامنه پروژه
قبل از هر چیز، باید مرزهای پروژه، اهداف کسبوکار و محدودیتهای فنی بهصورت واضح تعریف شوند. این اطلاعات بهعنوان پایهای برای انتخاب لایهها و مؤلفههای اصلی در دیاگرام عمل میکند.
۲. شناسایی ذینفعان و نیازهای آنها
در هر پروژه، گروههای مختلفی از ذینفعان (توسعهدهندگان، مدیران پروژه، کاربران نهایی، تیم امنیت) حضور دارند. درک نیازهای هر یک از این گروهها بهخصوص در زمینهٔ وضوح و جزئیات مورد انتظار برای نمودار، تصمیمگیریهای طراحی را شکل میدهد.
۳. انتخاب سطح جزئیات مناسب
بسته به مخاطب هدف، سطح جزئیات میتواند از مفهومی تا فنی متغیر باشد. برای مثال، یک دیاگرام مفهومی برای مدیران اجرایی کافی است، در حالی که تیم توسعه به یک دیاگرام منطقی یا فیزیکی با جزئیات دقیقتر نیاز دارد.
۴. تعیین نمادها و استانداردهای بصری
استفاده از نمادهای استاندارد (مانند UML، C4 یا نمادهای مخصوص معماری میکروکنترلر) باعث میشود که خوانندگان بتوانند بهسرعت معنا را استخراج کنند. همچنین، حفظ یک پالت رنگی یکنواخت و استفاده از خطوط واضح، خوانایی را افزایش میدهد.
۵. ابزارهای مدرن برای رسم دیاگرام
امروزه ابزارهای متنوعی مانند Microsoft Visio، Lucidchart، draw.io و حتی محیطهای کدنویسی مانند PlantUML وجود دارند که امکان تولید دیاگرامهای تعاملی و قابلبهروزرسانی را فراهم میکنند. انتخاب ابزار مناسب بسته به نیازهای تیمی و قابلیتهای ادغام با سیستمهای مدیریت مستندات متفاوت است.
نکات پیشرفته برای بهبود کیفیت دیاگرام
پس از تکمیل دیاگرام اولیه، میتوانید با رعایت نکات زیر، آن را به سطح حرفهای ارتقا دهید:
استفاده از لایهبندی رنگی برای جداسازی حوزهها
مثلاً رنگ آبی برای لایهٔ ارائه، سبز برای لایهٔ کسبوکار و نارنجی برای لایهٔ دادهها میتواند بهسرعت ساختار کلی را به چشم خواننده برساند.
افزودن توضیحات متنی کوتاه (annotations)
هر مؤلفه کلیدی میتواند با یک توضیح کوتاه همراه شود که نقش و وظیفهٔ دقیق آن را شرح میدهد. این کار بخصوص برای تیمهای چندمنظوره که ممکن است با اصطلاحات خاص یک حوزه آشنا نباشند، مفید است.
ارائهٔ نسخههای مختلف برای مخاطبان گوناگون
یک سند جامع میتواند شامل چندین نسخه از همان دیاگرام باشد؛ یکی برای مدیران اجرایی، دیگری برای تیم فنی و یک نسخهٔ خلاصه برای کاربران نهایی یا مشتریان.
بهروزرسانی مستمر با تغییرات پروژه
دیاگرام معماری یک اسناد ثابت نیست؛ هر بار که معماری سیستم تغییر میکند (مثلاً افزودن سرویس جدید یا مهاجرت به زیرساخت ابری)، باید نمودار نیز بهروز شود تا همواره بازنمایی دقیقی از وضعیت فعلی ارائه دهد.
چالشهای رایج در طراحی دیاگرام معماری و راهکارها
در مسیر ایجاد دیاگرام، ممکن است با چالشهای زیر مواجه شوید:
- پوشش بیش از حد جزئیات: اضافهکردن جزئیات فنی میتواند خوانایی را کاهش دهد. راه حل: از لایههای مختلف برای جداسازی جزئیات استفاده کنید.
- عدم انسجام در نمادها: استفاده از نمادهای متناقض باعث سردرگمی میشود. راه حل: یک کتابچهٔ راهنمای نمادها تعریف کنید و در تمام مستندات از آن پیروی کنید.
- بهروز نبودن دیاگرام: تغییرات سریع پروژه میتواند دیاگرام را منسوخ کند. راه حل: فرآیندهای بررسی دورهای (مثلاً ماهانه) برای بهروزرسانی معماران تعیین کنید.
نمونهٔ کاربردی: طراحی دیاگرام معماری برای سامانهٔ اینترنت اشیاء (IoT)

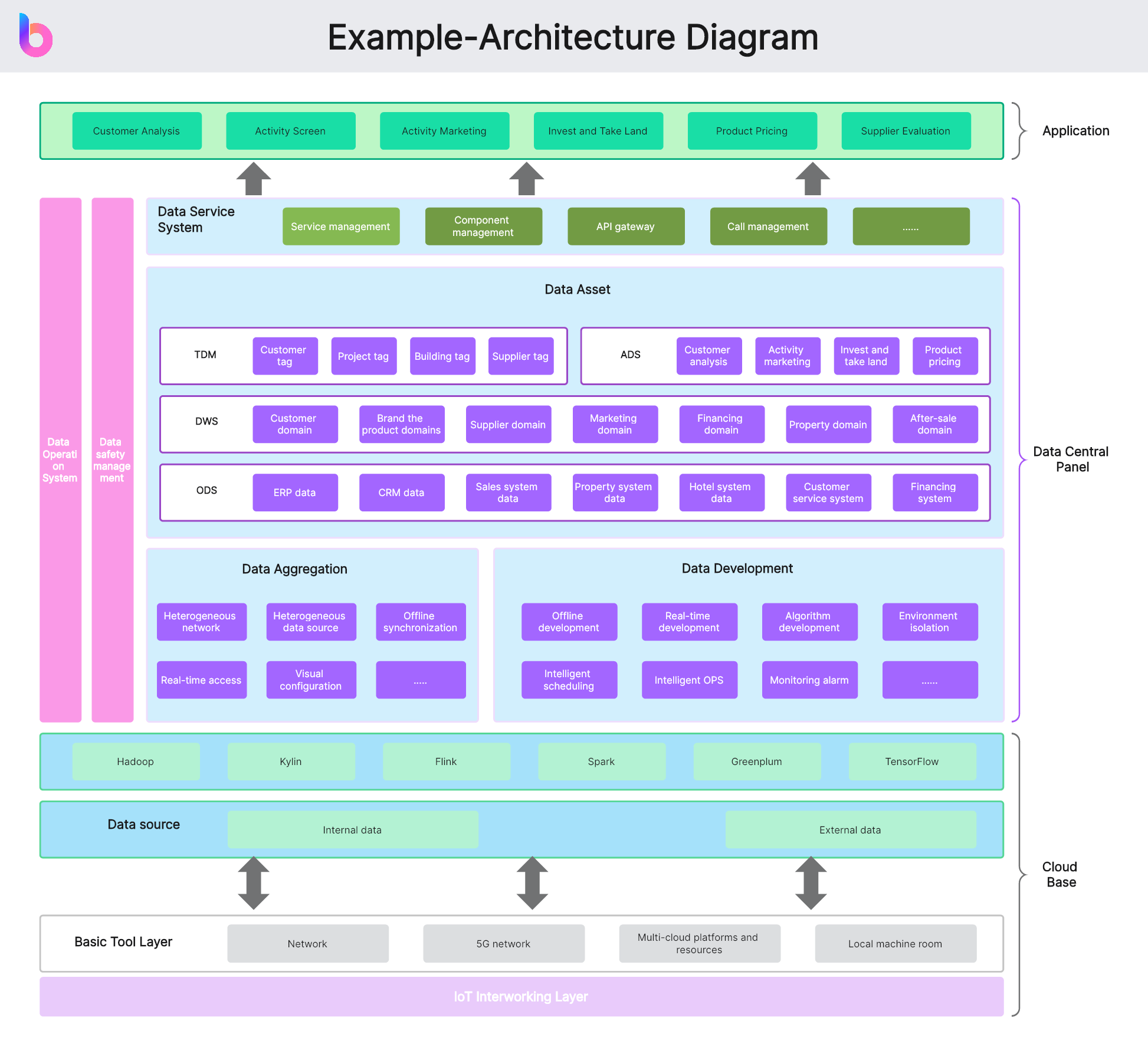

در پروژهٔ یک سامانهٔ IoT که شامل حسگرهای محیطی، گیتویهای محلی و یک پلتفرم ابری برای تجزیه و تحلیل دادهها است، میتوان از ترکیب دیاگرامهای مفهومی و فیزیکی استفاده کرد. دیاگرام مفهومی، درک کلی از جریان دادهها از حسگر به ابر را نشان میدهد؛ در حالی که دیاگرام فیزیکی، مکانهای دقیق سرورها، پروتکلهای ارتباطی (MQTT، HTTP) و زیرساختهای شبکه را به تصویر میکشد.
نتیجهگیری
دیاگرام معماری، پلی بین ایدهٔ تجاری و پیادهسازی فنی است که با ارائهٔ یک نمای واضح، بههمپیوستگی تیمها و بهبود تصمیمگیری کمک میکند. با رعایت اصول طراحی، انتخاب سطح جزئیات مناسب و استفاده از ابزارهای مدرن، میتوانید یک سند قوی و قابلاعتماد بسازید که نه تنها مسیر توسعه را هموار میکند، بلکه بهعنوان مرجع اصلی برای نگهداری و بهروزرسانی سامانهها عمل مینماید.
