دال بتنی بهعنوان یکی از مهمترین عناصر سازههای مسکونی و تجاری، نقش کلیدی در انتقال بارهای عمودی و افقی به پایهها و دیوارها ایفا میکند. طراحی صحیح این عنصر ساختاری نه تنها موجب افزایش استحکام و دوام ساختمان میشود، بلکه بهصرفهجویی در هزینهها، کاهش زمان ساخت و بهبود عملکرد انرژی ساختمان نیز کمک میکند. در این مقاله به بررسی جامع مراحل طراحی دال بتنی، اصول مهندسی، نکات اجرایی و روشهای بهینهسازی میپردازیم.
مفهوم و انواع دال بتنی
دال بتنی بهصورت یک صفحه مسطح از بتن مسلح تعریف میشود که معمولاً برای سطوح مسکونی، پارکینگها، سولهها و حتی فضاهای صنعتی بهکار میرود. بر اساس نحوه بارگذاری و شکل هندسی، دالها به چند دسته اصلی تقسیم میشوند:
- دال یکطرفه (One‑way slab): در این نوع بارها بهصورت اصلی بهصورت طولی به دیوارهای پشتی منتقل میشوند و معمولاً برای فضاهای مستطیلی با نسبت طول به عرض بزرگتر از ۲ استفاده میشود.
- دال دو‑طرفه (Two‑way slab): بارها بهصورت مساوی به تمام چهار طرف منتقل میشوند و برای فضاهای مربعی یا نزدیک به مربعی مناسب است.
- دال پیشتنیده (Post‑tensioned slab): در این روش با استفاده از سیمهای فولادی پیشتنیده، کشش داخلی بتن کاهش مییابد و امکان ساخت دالهای نازکتر و با طول بازه بزرگتر فراهم میشود.
- دال پیشساخته (Precast slab): قطعات بتنی در کارخانه تولید و سپس در محل ساخت مونتاژ میشوند؛ این روش زمان ساخت را بهطرز چشمگیری کاهش میدهد.
مراحل اساسی طراحی دال بتنی
طراحی یک دال بتنی شامل چندین مرحله کلیدی است که هر یک باید با دقت و توجه به استانداردهای ملی (مانند آییننامههای ساختمان ایران) انجام شود.
۱. تعیین بارهای وارده
اولین گام، شناسایی دقیق بارهای زنده (مانند افراد، تجهیزات) و ثابت (مانند وزن خود بتن، پوششهای سقفی) است. این بارها بر اساس استفاده نهایی فضا و ضریبهای ایمنی محاسبه میشوند. برای مثال، در یک پارکینگ بار زنده معمولاً ۲.۵ kN/m² و وزن خود بتن برای ضخامت ۱۵ cm حدود ۳.۶ kN/m² میباشد.
۲. انتخاب ضخامت اولیه
ضخامت دال بر پایه حداقل مقدار مورد نیاز برای تحمل خمش و کرنشهای مجاز تعیین میشود. یک روش رایج، استفاده از رابطهٔ تجربی زیر است:
h = 0.12 × Lmax
که در آن Lmax طول کوتاهترین بازهٔ آزاد دال است. این مقدار سپس با توجه به شرایط عملی (مانند دسترسی به فرمگیری) تنظیم میشود.
۳. محاسبهٔ نیروی خمش و برش

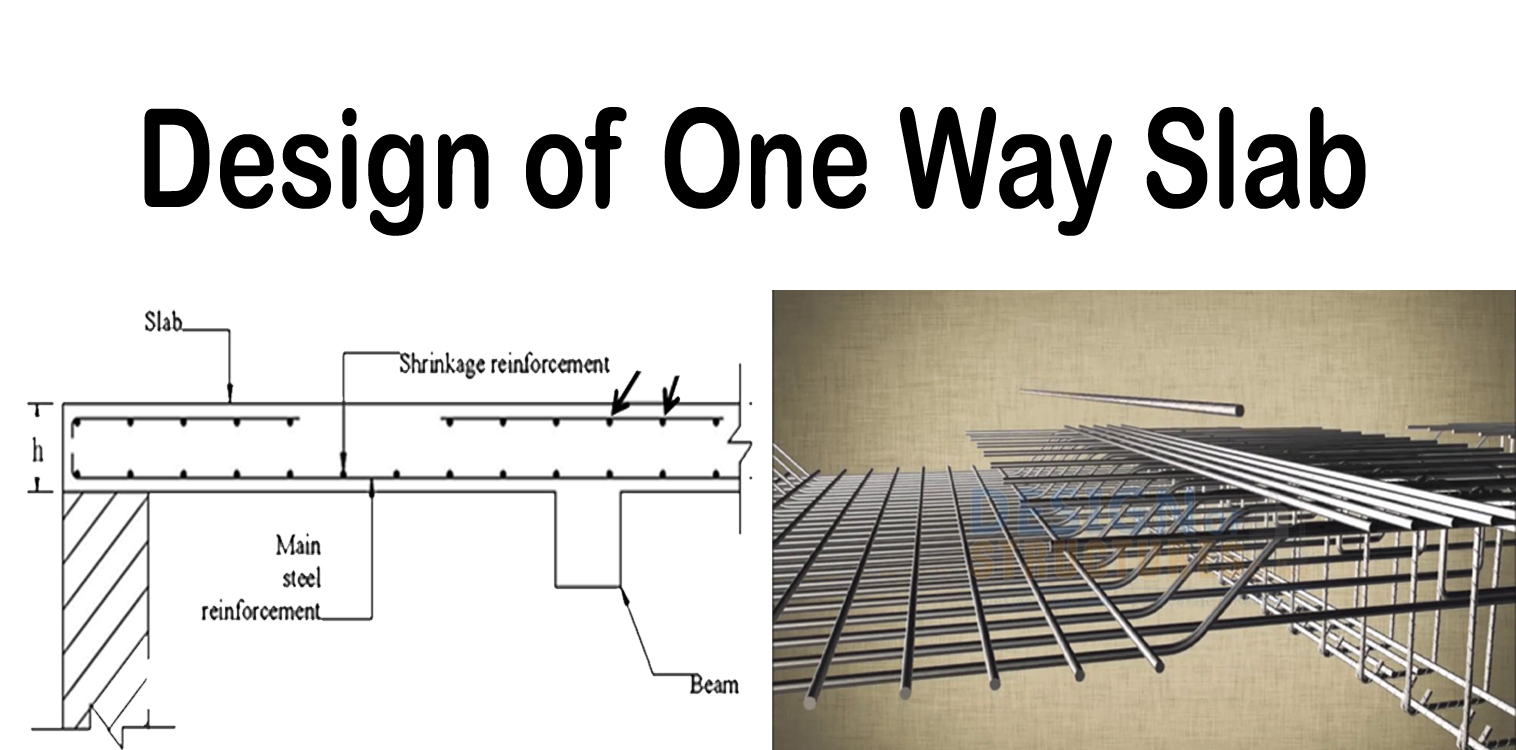

با استفاده از فرمولهای کلاسیک مهندسی سازه، مقادیر ممان خمش (M) و نیروی برشی (V) برای هر نقطهٔ بحرانی محاسبه میگردد. برای دال یکطرفه، نقطهٔ بیشینه ممان معمولاً در وسط صفحه و برای برش در لبهها قرار دارد. معادلات زیر برای محاسبه بهکار میروند:
- M = (q × L²) / ۸
- V = (q × L) / ۲
در این معادلات q بار توزیعی (kN/m) و L طول بازهٔ آزاد است.
۴. تعیین آرماتورهای خمش
پس از محاسبهٔ ممان خمش، مقدار آرمیچر مطلوب بر پایهٔ مقاومت فولاد (fy) و بتن (f’c) تعیین میشود. برای دالهای معمولی، نسبت ρ (نسبت مساحت آرماتور به سطح مقطع) بین ۰.۰۰۲ تا ۰.۰۰۴ توصیه میشود. بهعلاوه، باید پوشش حفاظتی (cover) حداقل ۲۵ mm برای جلوگیری از زنگزدگی فولاد رعایت شود.
۵. بررسی برش
اگر نیروی برشی محاسبه شده از حد مجاز عبور کند، نیاز به افزودن میلههای برشی (stirrups) یا استفاده از پلیتهای استنسیو (stiffeners) خواهد بود. برای دالهای یکطرفه، میتوان از میلههای افقی با قطر ۱۲ mm بهصورت ۲‑۳ cm فاصلهدار استفاده کرد.
۶. تحلیل ارتعاشات و نشست
در ساختمانهای بلند یا با بارهای دینامیک، بررسی ارتعاشات دال ضروری است. با استفاده از نرمافزارهای FEM (مانند ETABS یا SAP2000) میتوان فرکانسهای طبیعی را شناسایی و از وقوع رزونانس جلوگیری کرد. همچنین، نشستهای طولی و جانبی باید بهدقت محاسبه و در طراحی گنجانده شوند.
نکات اجرایی مهم در ساخت دال بتنی
طراحی دقیق، تنها بخشی از موفقیت پروژه است؛ اجرای صحیح نیز به همان اندازه اهمیت دارد. در ادامه به برخی از مهمترین موارد اجرایی اشاره میکنیم.

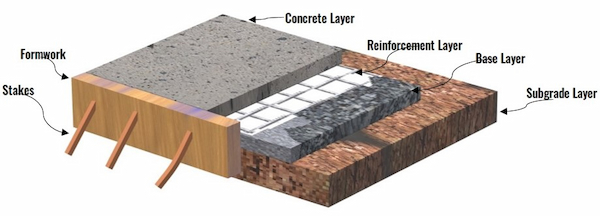

تهیه قالب مناسب
استفاده از قالبهای فولادی یا چوبی با سطوح صاف، تضمین میکند که دال نهایی سطحی یکنواخت داشته باشد. برای دالهای بزرگ، قالبهای مدولار میتوانند زمان مونتاژ را کاهش دهند. همچنین، توجه به انحناهای افقی قالب برای جلوگیری از انحرافهای ناخواسته ضروری است.
کنترل کیفیت بتن
نسبت آب‑سیمان، نوع سیمان (مثلاً ۵۲۲ یا ۴۲۲)، و افزودنیهای شیمیایی (مانند ادیتورهای رطوبت) باید دقیقاً مطابق با مشخصات پروژه باشد. استفاده از بتن با مقاومت فشاری حداقل ۲۵ MPa برای دالهای معمولی توصیه میشود. همچنین، تستهای کیوبیک (cube) و سیلیکون (slump) در هر بارگیری باید انجام گیرد.
نصب آرمیچر و ارتعاشگیری
آرمیچرهای خمش باید بهصورت منظم و با پوشش حفاظتی مناسب در قالب قرار گیرند. برای جلوگیری از لغزش میلهها، استفاده از فریمهای پلیاتیلن یا مشبندیهای سیمی میتواند مؤثر باشد. در دالهای پیشتنیده، پیشتنیدگی سیمها باید با دستگاههای مخصوص انجام شود و پس از بتنریزی، تنظیم کشش دقیقاً مطابق با محاسبهٔ طراحی باشد.
فرآیند بتنریزی و ارتعاشگیری
بتن باید با روشهای پیوسته (continuous) یا لایهبهلایه (layered) ریخته شود. در هر لایه، ارتعاشگیری با استفاده از ویبراتورهای الکترونیک یا هیدرولیکی انجام میشود تا حبابهای هوا حذف شده و چسبندگی بهدست آید. زمان اجازهپذیری (curing) نیز باید بهدقت کنترل شود؛ پوشش پلاستیک یا استفاده از مواد شیمیایی محافظ میتواند نرخ تبخیر را کاهش دهد.
کاهش هزینه و بهینهسازی
از روشهای بهینهسازی میتوان برای کاهش مصرف بتن و فولاد بهره برد. بهعنوان مثال، استفاده از شبکههای آرمیچر بهجای میلههای منفرد، یا بهکارگیری الگوهای هندسی مثل مشکوبهای مستطیلی، میتواند وزن خوددال را کاهش دهد. همچنین، در پروژههای بزرگ، استفاده از دالهای پیشساخته (Precast) باعث صرفهجویی در زمان قالبگیری و نیروی کار میشود.
چالشهای رایج و راهحلهای پیشنهادی
در طول طراحی و ساخت دال بتنی ممکن است با مشکلاتی مواجه شوید که در صورت عدم رفع، میتوانند بهصورت جدی عملکرد سازه را تحت تأثیر قرار دهند.
- شقهای حرارتی: ناشی از اختلاف دمای سطح بتن و محیط. برای جلوگیری از آن، میتوان از افزودنیهای تسهیلکنندهٔ خشکشدن یا پوششهای عایق حرارتی استفاده کرد.
- نشست ناهمگن: بهدلیل عدم یکنواختی در توزیع بار یا ترکیب بتن. طراحی دقیق پایهها و استفاده از لایههای تعادلساز (shim) میتواند این مشکل را کاهش دهد.
- نقشزدگی آرمیچر: در صورتی که آرمیچرها بهدرستی در قالب قرار نگیرند، ممکن است در نقاط بحرانی خلل ایجاد شود. استفاده از فریمهای راهنمای آرمیچر و بازرسی منظم هنگام نصب، از این خطر جلوگیری میکند.
نتیجهگیری
طراحی دال بتنی ترکیبی از دانش نظری مهندسی سازه، تجربهٔ میدانی و توجه دقیق به جزئیات اجرایی است. با پیروی از مراحل تحلیلی صحیح، انتخاب مناسب مواد، استفاده از تکنیکهای بهینهسازی و رعایت استانداردهای کیفی، میتوان دالی با دوام، ایمن و اقتصادی تولید کرد. در نهایت، همکاری نزدیک میان مهندسان طراحی، پیمانکاران اجرا و ناظران کیفی، کلید موفقیت هر پروژهٔ ساختمانی است و تضمین میکند که دال بتنی نه تنها بهعنوان یک پایهٔ سازهای عمل میکند، بلکه بهعنوان یک عنصر زیبا و کارآمد در تمام فضاهای ساختمان حضور داشته باشد.
