شیر اطمینان یکی از مهمترین تجهیزات حفاظتی در سیستمهای لولهکشی، تورباین، مخازن گاز و مایعات است که با هدف جلوگیری از فشار بیش از حد و بروز حوادث جدی طراحی شده است. این ابزار، بهعنوان یک مکانیزم خودکار، در زمان بروز نوسانهای ناخواسته فشار، بهسرعت باز میشود و مسیر خروج اضطراری برای مایع یا گاز فراهم میکند؛ به این ترتیب، خطر انفجار، نشتی یا آسیب به تجهیزات دیگر بهطور قابلتوجهی کاهش مییابد.
تعریف و هدف اصلی شیر اطمینان

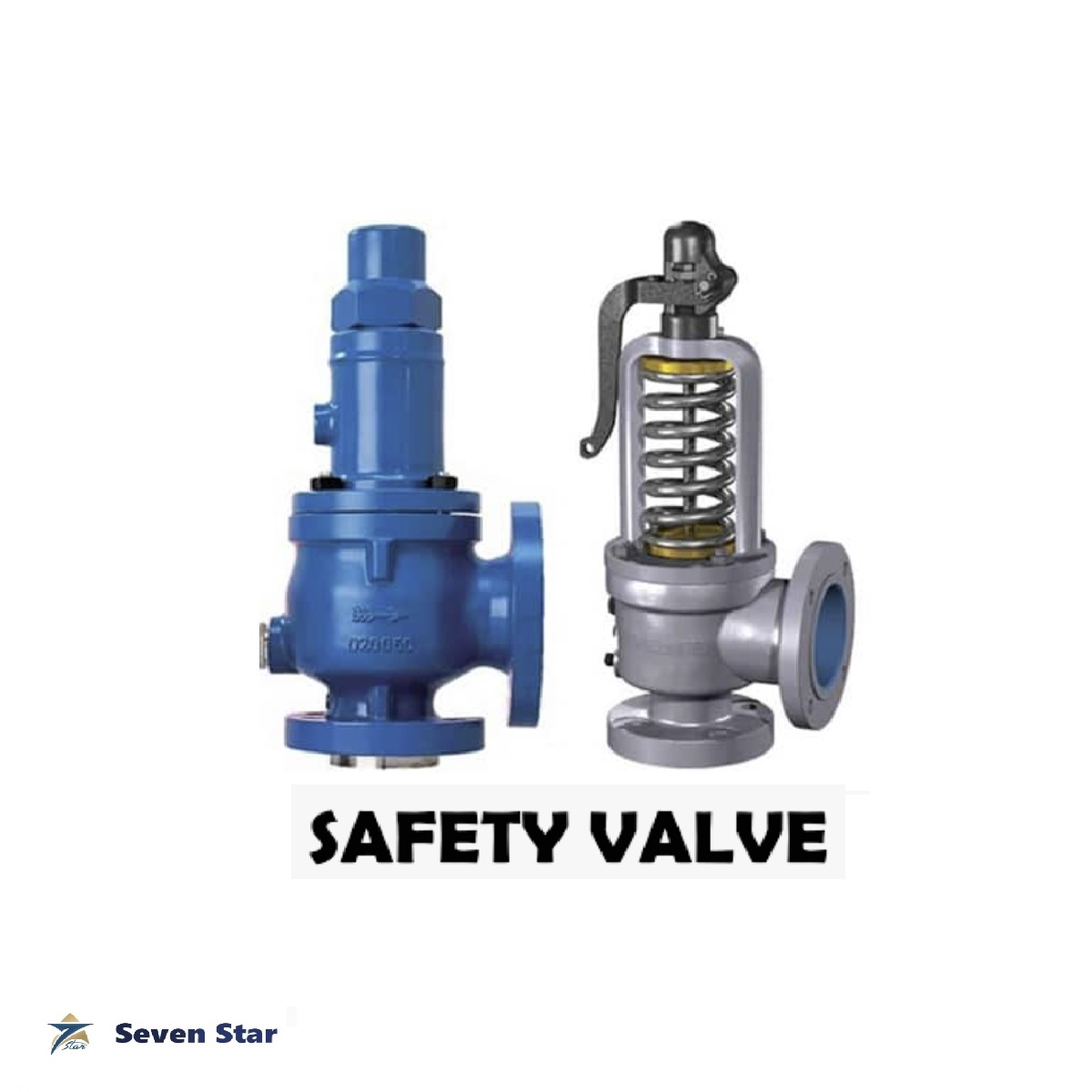

بهصورت کلی، شیر اطمینان (Safety Valve) دستگاهی است که در صورت رسیدن فشار داخلی یک سیستم به مقدار پیشتعریفشده، بهصورت خودکار باز میشود و فشار را به سطح ایمن باز میگرداند. این فشار پیشتنظیم شده معمولاً بر اساس استانداردهای صنعتی و مشخصات فنی تجهیزات مربوطه تعیین میشود. هدف اصلی شیر اطمینان حفظ یکپارچگی ساختار، جلوگیری از خسارات مالی و حفظ جان افراد است.
انواع شیرهای اطمینان
در بازار، انواع مختلفی از شیرهای اطمینان موجود است که هرکدام برای کاربرد خاصی طراحی شدهاند. مهمترین انواع عبارتند از:
- شیر اطمینان فشاری (Pressure Relief Valve): برای کاهش فشار گاز یا مایع در مخازن فشار بالا استفاده میشود.
- شیر اطمینان دما (Temperature Relief Valve): در سیستمهای حرارتی که تغییرات دما میتواند منجر به افزایش فشار شود، بهکار میرود.
- شیر اطمینان ترکیبی (Combination Relief Valve): که همزمان میتواند بهدلیل فشار یا دما فعال شود.
- شیر اطمینان پیشتنظیمپذیر (Adjustable Safety Valve): دارای امکان تنظیم دقیق فشار باز شدن توسط اپراتور میباشد.
نحوه عملکرد شیر اطمینان

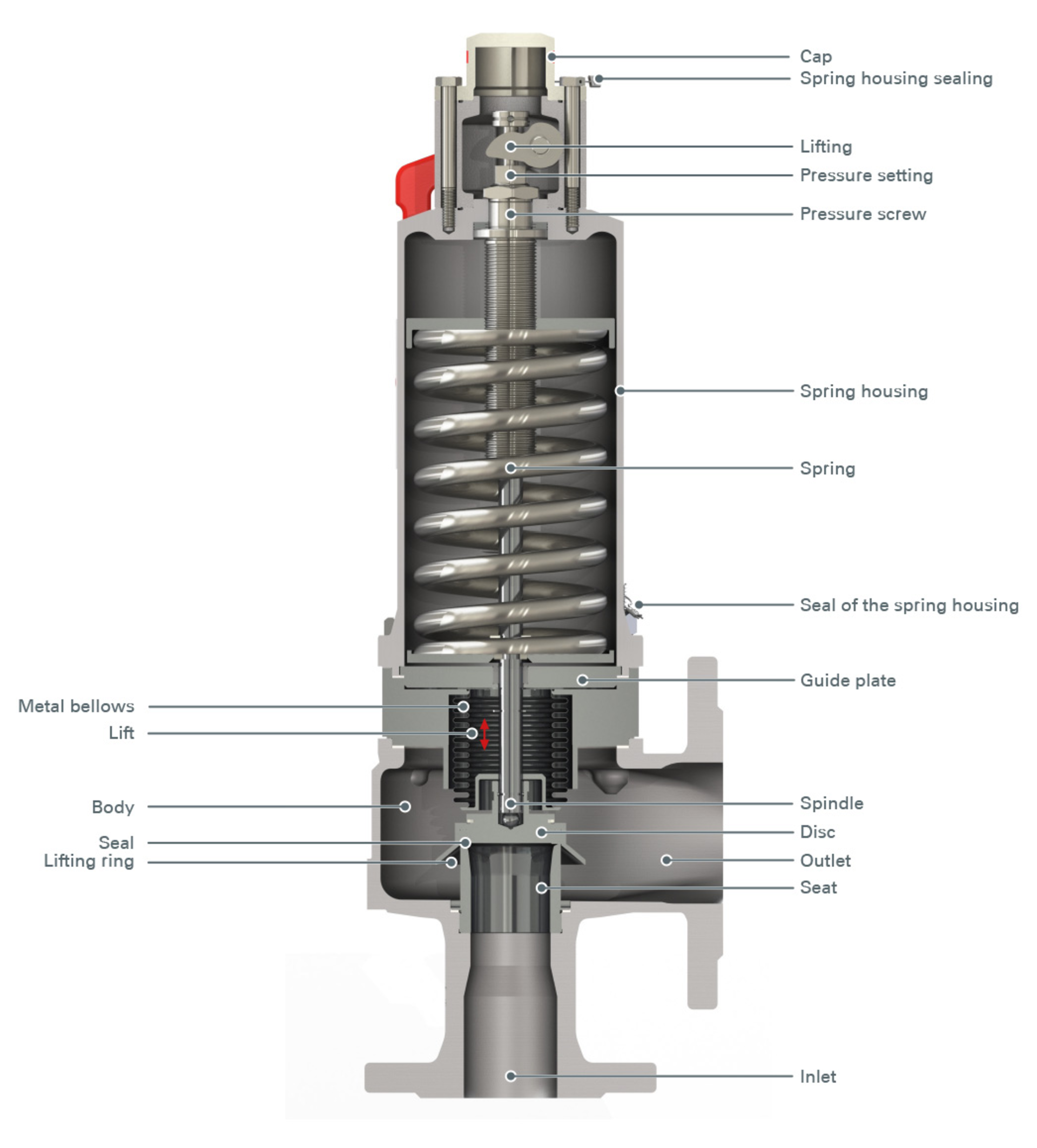

عملکرد پایهای شیر اطمینان بر پایه یک ساکن (spring) یا وزن مکانیکی است که فشار داخلی را با نیروی تنظیمشدهاش مقایسه میکند. زمانی که فشار داخلی برابر یا بالاتر از فشار تنظیمشده شود، ساکن فشرده میشود و نیروی ضد باز شدن از بین میرود؛ در نتیجه، شیر باز میشود و مایع یا گاز از طریق خروجی اضطراری تخلیه میگردد. پس از کاهش فشار به زیر حد تعیینشده، ساکن بهصورت خودکار به وضعیت بسته بازمیگردد.
استانداردها و مقررات بینالمللی
برای اطمینان از عملکرد صحیح و ایمنی شیرهای اطمینان، سازمانهای مختلف استانداردهای سختگیرانهای وضع کردهاند. برخی از مهمترین این استانداردها عبارتند از:
- ASME Section VIII: استاندارد آمریکایی برای مخازن فشار که شامل الزامات طراحی، تست و نصب شیرهای اطمینان میشود.
- EN 764-7: استاندارد اروپایی که بهویژه به شیرهای اطمینان فشار بالا میپردازد.
- ISO 4126: استاندارد بینالمللی برای طراحی، ساخت و تست شیرهای اطمینان در صنایع مختلف.
رعایت این استانداردها نه تنها بهمنظور حفظ ایمنی بلکه برای دریافت گواهینامههای کیفیت و کاهش هزینههای تعمیر و نگهداری الزامی است.
نصب و راهاندازی صحیح
نصب نادرست شیر اطمینان میتواند منجر به عدم کارکرد صحیح یا حتی خطر جدی شود. در این بخش به مهمترین نکات نصب اشاره میکنیم:
- موقعیت نصب: شیر باید در نقطهای از لولهکشی باشد که دسترسی آسان برای بازرسی و تعمیر داشته باشد.
- جهتگیری: خروجی اضطراری باید بهطرف فضای باز یا مسیر تخلیه مناسب باشد؛ نه به سمت تجهیزات حساس.
- تطبیق فشار تنظیمی: فشار تنظیمشده باید دقیقاً با نیازهای سیستم همخوانی داشته باشد؛ تنظیم بیش از حد یا کم میتواند منجر به بروز مشکل شود.
- تست اولیه: پس از نصب، یک تست فشار (hydrostatic test) برای اطمینان از عملکرد صحیح انجام میشود.
نگهداری و بازرسی دورهای
برای حفظ عملکرد بهینه شیرهای اطمینان، برنامهریزی منظم برای بازرسی و سرویسگیری ضروری است. نکات کلیدی در این زمینه عبارتند از:
- بازرسی بصری: بررسی هر گونه نشتی، خوردگی یا آسیب مکانیکی در بدنه شیر.
- آزمون کارکرد: اعمال فشار تستی برای اطمینان از باز شدن صحیح شیر در فشار تنظیمشده.
- تعویض ساکن یا واشرهای فرسوده: در صورتی که ساکن یا واشرهای داخلی دچار فرسودگی شوند، باید تعویض شوند.
- ثبت دقیق نتایج: تمام نتایج بازرسیها باید در یک پرونده ثبت شود تا روند تاریخچه تعمیرات قابل پیگیری باشد.
مزایای استفاده از شیر اطمینان
استفاده از شیرهای اطمینان در هر سامانهای مزایای متعددی به همراه دارد:
- حفظ ایمنی: اصلیترین مزیت کاهش خطر انفجار یا نشتی و حفاظت از پرسنل.
- کاهش هزینههای تعمیر: با جلوگیری از فشار بیش از حد، آسیب به تجهیزات دیگر کاهش مییابد.
- پایداری عملکرد: سیستمهای صنعتی میتوانند بدون وقفه و با اطمینان از عملکرد صحیح ادامه دهند.
- انطباق با مقررات: رعایت استانداردهای ایمنی موجب دریافت گواهینامههای کیفیت میشود.
مشکلات رایج و راهکارها
اگرچه شیرهای اطمینان طراحی شدهاند تا بهصورت خودکار عمل کنند، اما در عمل ممکن است با مشکلاتی مواجه شوند. برخی از این مشکلات عبارتند از:
- نشت مداوم: ممکن است بهدلیل ساکن ضعیف یا واشرهای خراب رخ دهد؛ راهحل تعویض قطعات معیوب است.
- عدم باز شدن در فشار تنظیمشده: ممکن است بهدلیل تنظیم نادرست فشار یا رسوب داخل شیر باشد؛ اصلاح تنظیمات و تمیزکاری داخلی لازم است.
- سر و صداهای غیرعادی: صدای کلیک یا لرزش میتواند نشانگر ساکن خراب باشد؛ تعویض ساکن توصیه میشود.
تطبیق شیر اطمینان با فناوریهای نوین
در سالهای اخیر، ترکیب شیرهای اطمینان با سیستمهای هوشمند و اینترنت اشیا (IoT) گسترش یافته است. این فناوریها امکان نظارت لحظهای بر وضعیت فشار، گزارشگیری خودکار و حتی فعالسازی از راه دور را برای اپراتورها فراهم میکنند. استفاده از حسگرهای فشار دیجیتال و ارتباطات بیسیم میتواند بهسرعت هشدارهای خطر را به تیم فنی ارسال کند و زمان واکنش را به حداقل برساند.
راهنمای انتخاب مناسب شیر اطمینان
برای انتخاب صحیح شیر اطمینان، باید به عوامل زیر توجه کرد:
- نوع سیال یا گاز (قابلجذب، خورنده یا غیرقابلجذب).
- دما و فشار عملیاتی (حداکثر و حداقل فشار و دما).
- متریال سازنده (فلزات ضدزنگ، فولاد کربنی یا آلیاژهای خاص).
- نیاز به تنظیم فشار توسط کاربر یا ثابت بودن فشار.
- قابلیت اتصال به سیستمهای مانیتورینگ هوشمند.
نتیجهگیری
شیر اطمینان بهعنوان یک قطعه حیاتی در صنایع مختلف، نقش کلیدی در حفظ ایمنی، کاهش خسارات و تضمین پایداری عملکرد دارد. از طراحی صحیح، نصب دقیق، نگهداری منظم و انتخاب مناسب بر اساس استانداردهای بینالمللی میتوان اطمینان حاصل کرد که این ابزار در زمان بحران بهدرستی عمل میکند. با توجه به پیشرفتهای فناوری، ترکیب شیرهای اطمینان با سیستمهای هوشمند میتواند سطح ایمنی را بهطور چشمگیری ارتقا دهد و یک گام مهم در جهت صنعت ۴.۰ محسوب شود.
