سیستم فاضلاب ساختمان

سیستم فاضلاب ساختمان، به‌عنوان یکی از اساسی‌ترین زیرساخت‌های بهداشتی هر بنا، نقش کلیدی در جمع‌آوری، انتقال و تصفیه فاضلاب‌های ساکن‌ها ایفا می‌کند. طراحی صحیح این سیستم نه تنها به بهبود کیفیت زندگی ساکنین منجر می‌شود، بلکه از بروز مشکلاتی نظیر بوی نامطبوع، ریزش آب و خطرات بهداشتی جلوگیری می‌کند. در این مقاله به بررسی جامع اجزای مختلف، اصول طراحی، مراحل نصب و نکات نگهداری سیستم فاضلاب می‌پردازیم.

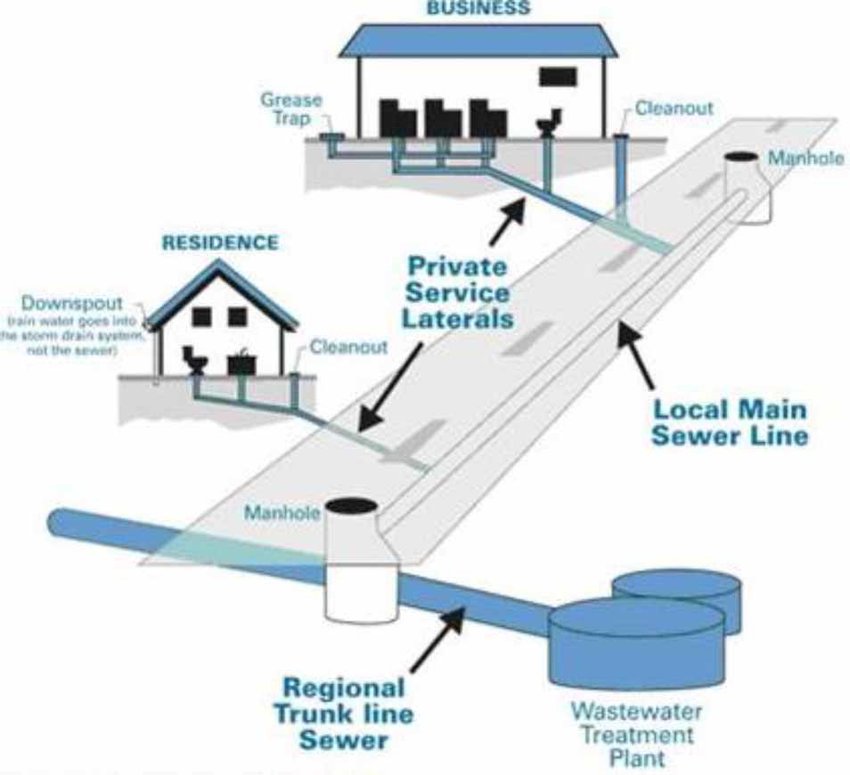

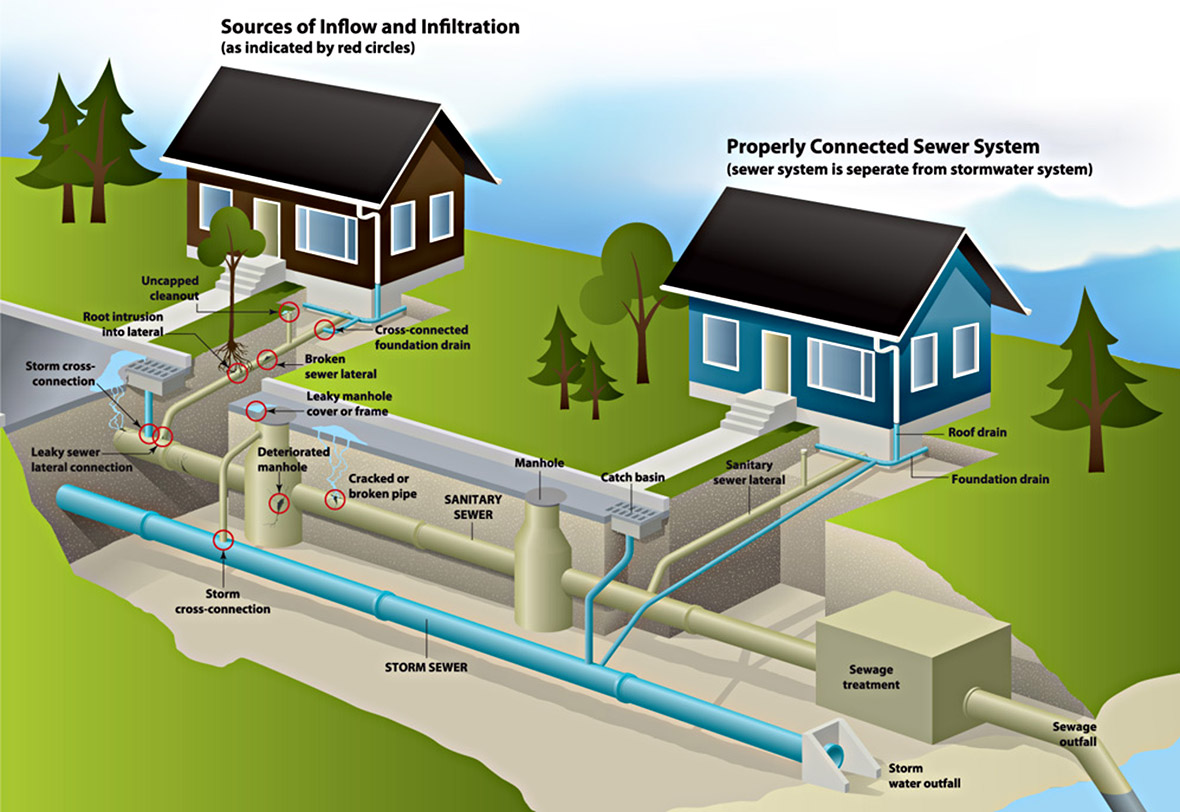

اجزای اصلی سیستم فاضلاب ساختمان

یک سیستم فاضلاب مؤثر از چندین عنصر کلیدی تشکیل می‌شود که هر کدام وظیفه‌ای خاص را بر عهده دارند:

• لوله‌های جمع‌آوری (مخزن‌های فاضلاب): این لوله‌ها فاضلاب‌های ساکن‌ها را از نقاط مصرف (سینک، توالت، دوش) به سمت خطوط اصلی هدایت می‌کنند.
• خطوط اصلی فاضلاب (Main Sewer): مسیرهای بزرگ‌تری هستند که فاضلاب‌های جمع‌آوری شده را به سمت مخازن عمومی یا ایستگاه‌های تصفیه می‌برند.
• مخزن‌های تهویه (Ventilation Stack): برای جلوگیری از فشار منفی در لوله‌ها و خروج گازهای نامطبوع به کار می‌روند.
• فیلترها و گره‌های جلوگیری از برگشت (Backflow Preventers): برای جلوگیری از بازگشت فاضلاب به داخل ساختمان ضروری‌اند.

درک درست این اجزا و تعامل آن‌ها با یکدیگر، پایه‌ای برای طراحی صحیح و اجرای بی‌نقص سیستم فاضلاب است.

اصول پایه طراحی سیستم فاضلاب

طراحی سیستم فاضلاب باید با توجه به استانداردهای ملی و بین‌المللی، همچون استانداردهای سازمان بهداشت عمومی ایران و معیارهای ASTM انجام شود. در ادامه مهم‌ترین نکات طراحی را مرور می‌کنیم:

۱. محاسبه بارآبی (Hydraulic Load)

برای تعیین قطر مناسب لوله‌ها، ابتدا باید بارآبی فاضلاب برآورد شود. این محاسبه شامل تعداد واحدهای مصرف‌کننده، میزان مصرف روزانه آب و تعداد دفعات استفاده از تجهیزات بهداشتی می‌شود. استفاده از فرمول‌های هیدرولیکی مانند معادله مانینگ برای تعیین سرعت جریان و افت فشار ضروری است.

۲. انتخاب مواد مناسب

لوله‌های فاضلاب معمولاً از PVC، HDPE یا فولاد گالوانیزه ساخته می‌شوند. هر یک از این مواد ویژگی‌های خاص خود را دارند؛ به‌عنوان مثال PVC به دلیل وزن سبک و مقاومت شیمیایی بالا در ساختمان‌های مسکونی پرکاربرد است، در حالی که HDPE برای پروژه‌های صنعتی با فشارهای بالاتر مناسب است.

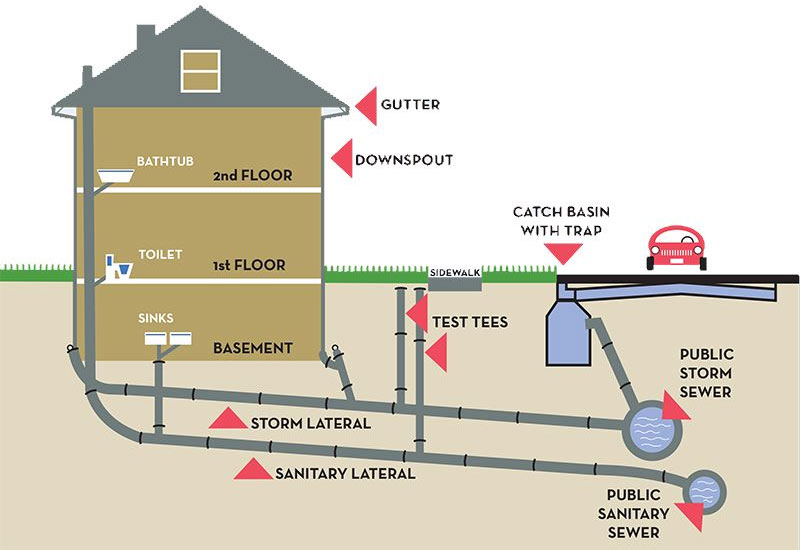

۳. شیب‌گذاری (Gradient) صحیح لوله‌ها

برای جلوگیری از رسوب‌گذاری و اطمینان از جریان پیوسته فاضلاب، لوله‌ها باید با شیب مناسب نصب شوند. شیب پیشنهادی برای لوله‌های جمع‌آوری معمولاً بین ۰.۵% تا ۲% است؛ این مقدار بسته به قطر لوله و نوع مواد متفاوت می‌گردد.

مراحل نصب سیستم فاضلاب در ساختمان

نصب سیستم فاضلاب به‌صورت مرحله‌ای و با رعایت دقیق جزئیات فنی انجام می‌شود. در ادامه، گام‌های اصلی نصب را بررسی می‌کنیم:

آماده‌سازی محل کار

قبل از شروع کار، باید تمامی مسیرهای لوله‌کشی بر روی نقشه‌های اجرایی مشخص شود. این شامل تعیین نقاط اتصال لوله‌ها به مخازن، تعیین مسیرهای عبور از دیوارها و کف‌ها و نصب گره‌های تهویه می‌شود.

نصب لوله‌های جمع‌آوری

لوله‌ها باید با استفاده از اتصالات مناسب (مانند گره‌کوب‌ها، الگوهای چسبی و یا سوپاپ‌های اتصالی) به‌دقت به‌هم متصل شوند. در این مرحله، اطمینان از عدم وجود نشت با استفاده از تست فشار (Pressure Test) ضروری است.

اتصال به خطوط اصلی فاضلاب

بعد از تکمیل لوله‌های داخلی، باید این لوله‌ها به خطوط اصلی فاضلاب شهری یا مخازن عمومی متصل شوند. این اتصال معمولاً توسط مهندسان شهرسازی و با رعایت استانداردهای شهری انجام می‌گیرد.

نصب گره‌های تهویه و جلوگیری از برگشت

گره‌های تهویه (Vent Stacks) باید به‌صورت عمودی و در نقاط مناسب نصب شوند تا فشار منفی در لوله‌ها کاهش یابد. همچنین، نصب گره‌های جلوگیری از برگشت (Backflow Preventer) برای جلوگیری از ورود فاضلاب به داخل ساختمان الزامی است.

نگهداری و بازرسی دوره‌ای

سیستم فاضلاب پس از نصب نیاز به مراقبت مستمر دارد تا عملکرد بهینه خود را حفظ کند. برخی از اقدامات کلیدی نگهداری عبارتند از:

• بازرسی ماهیانه برای شناسایی نشتی یا ترک در لوله‌ها.
• تمیزکاری دوره‌ای از مخازن جمع‌آوری با استفاده از ابزارهای مکانیکی یا شیمیایی.
• تست عملکرد گره‌های تهویه و جلوگیری از برگشت در فواصل زمانی معین.
• ثبت دقیق تاریخچه تعمیرات و بازرسی‌ها برای پیگیری مشکلات احتمالی.

نکات مهم برای بهبود کارایی سیستم فاضلاب

در ادامه، چند توصیه عملی برای افزایش بهره‌وری و طول عمر سیستم فاضلاب ارائه می‌شود:

• استفاده از لوله‌های مقاوم در برابر شیمیایی: در مناطق صنعتی که فاضلاب حاوی مواد شیمیایی است، انتخاب لوله‌های HDPE یا فولاد گالوانیزه توصیه می‌شود.
• اجتناب از انحراف‌های ناگهانی: تغییرات شدید جهت لوله‌ها می‌تواند باعث ایجاد نقاط گیرنده در جریان فاضلاب شود؛ بنابراین، انحنای لوله‌ها باید با شعاع مناسب انجام شود.
• نظافت منظم گره‌های تهویه: برگشت مواد آلی در گره‌های تهویه می‌تواند بوی نامطبوع ایجاد کند؛ لذا تمیز کردن دوره‌ای این گره‌ها ضروری است.
• به‌کارگیری فناوری‌های هوشمند: استفاده از حسگرهای فشار و جریان در لوله‌ها می‌تواند به‌سرعت مشکلاتی مانند انسداد یا نشتی را شناسایی کرده و از بروز خسارت‌های جدی جلوگیری کند.

نتیجه‌گیری

سیستم فاضلاب ساختمان، به‌عنوان یک زیرساخت حیاتی، نیازمند طراحی دقیق، نصب صحیح و نگهداری منظم است. رعایت استانداردهای فنی، انتخاب مواد مناسب و استفاده از فناوری‌های نوین می‌تواند به‌طوری مؤثر کیفیت زندگی ساکنین را ارتقا دهد و هزینه‌های تعمیرات ناگهانی را به‌حداقل برساند. با درک عمیق اجزا و فرآیندهای مرتبط، مهندسان و کارفرمایان می‌توانند تصمیمات بهتری برای پیاده‌سازی این سیستم اساسی اتخاذ کنند.
