دیگ بخار یکی از اساسیترین تجهیزات صنعتی است که برای تولید بخار با فشار و دمای کنترلشده بهکار میرود. این بخار نه تنها در فرآیندهای حرارتی مانند خشککردن، پخت و پز، و یا تولید برق نقش کلیدی دارد، بلکه در صنایع شیمیایی، پتروشیمی، پالایش نفت و حتی در سیستمهای گرمایش مرکزی ساختمانها بهعنوان منبع انرژی حرارتی استفاده میشود. درک درست عملکرد و ساختار دیگ بخار برای مهندسان، اپراتورهای کارخانه و حتی کاربران نهایی که به بهینهسازی مصرف انرژی علاقهمندند، امری ضروری است.
تعریف دقیق دیگ بخار
بهصورت ساده میتوان دیگ بخار را «یک محفظه فشاردار بسته» توصیف کرد که در آن آب تحت حرارتبخشی مستقیم یا غیرمستقیم بهسرعت به بخار تبدیل میشود. این بخار با فشار و دمایی که توسط دستگاه تنظیم میشود، میتواند برای راندمان بالای فرآیندهای حرارتی یا تولید نیرو استفاده شود. دیگهای بخار بهطور کلی به دو دسته اصلی تقسیم میشوند: دیگهای آبپوش (که آب مستقیماً درون لولههای حرارتی جریان دارد) و دیگهای آبپوش غیرفشار (که آب در یک مخزن جداگانه گرم میشود).

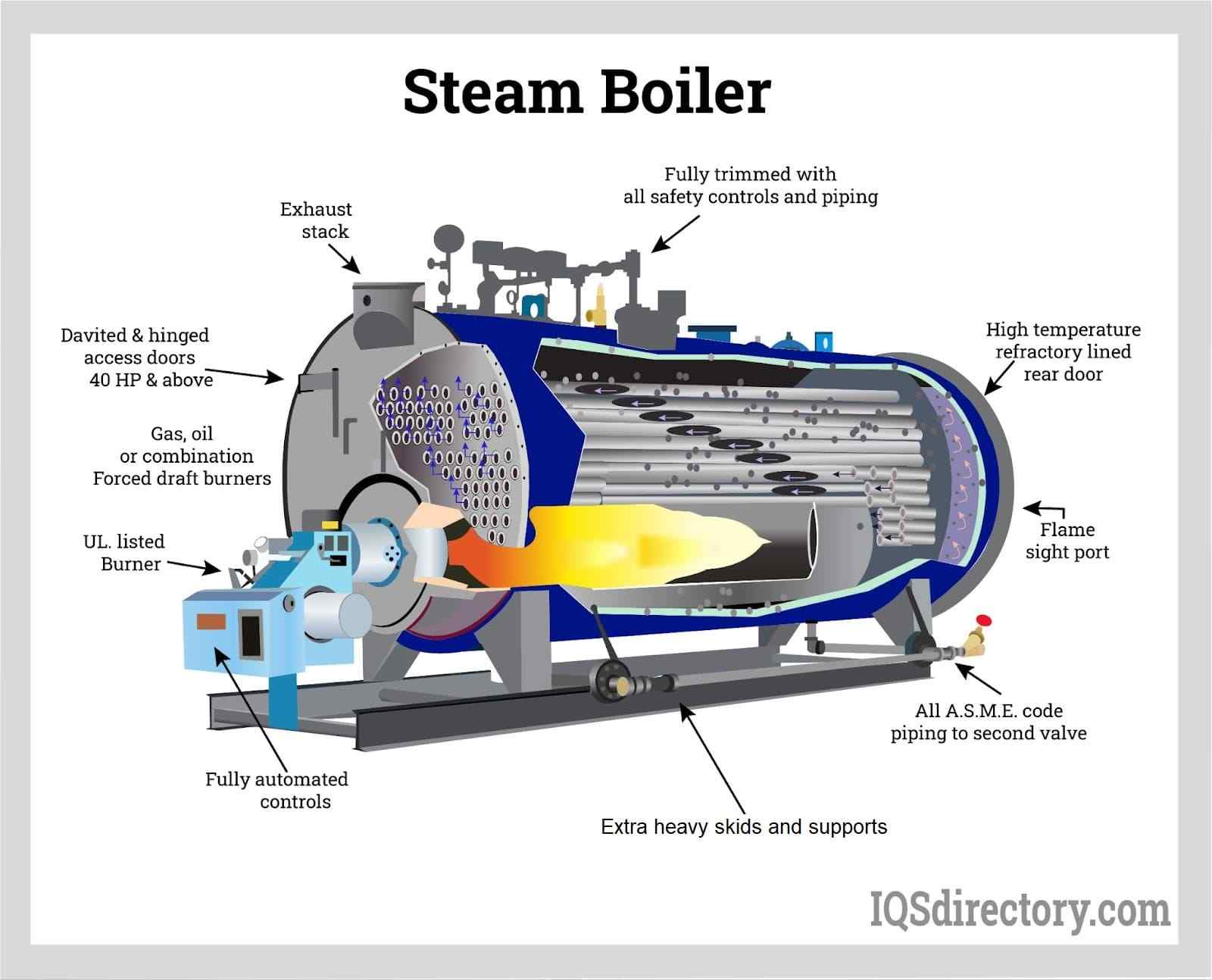

اجزای اصلی دیگ بخار
یک دیگ بخار استاندارد شامل چندین بخش کلیدی است که هر کدام نقش مهمی در عملکرد کلی دستگاه ایفا میکنند:
- محفظه احتراق: جایی که سوخت (مانند گاز، نفت یا زغالسنگ) سوزانده میشود و حرارت تولید میشود.
- لولههای آبپوش: آب در این لولهها بهصورت مستقیم یا غیرمستقیم گرم میشود و به بخار تبدیل میگردد.
- دستگاه گازدهی: بخار تولیدشده بهوسیله این سیستم به خطوط توزیع یا توربینها هدایت میشود.
- سیستم کنترل فشار: شامل شیرهای ایمنی، فشارسنجها و کنترلکنندههای دیجیتال است که فشار و دمای بخار را تنظیم میکنند.
- سیستم آبگیری: برای حذف رسوبات و جلوگیری از خوردگی داخل دیگ بهکار میرود.
- عایقکاری: لایههای عایق برای حفظ حرارت و کاهش تلفات انرژی در دیگ بهکار میروند.
نحوه کار دیگ بخار
فرآیند تولید بخار در دیگ بخار بهصورت یک چرخهٔ مداوم انجام میشود:
- سوخت در محفظه احتراق سوزانده میشود و حرارت آزاد میشود.
- این حرارت به لولههای آبپوش منتقل میگردد؛ آب در داخل لولهها گرم میشود و به بخار تبدیل میشود.
- بخار تولیدشده از طریق دیگ به خطوط خروجی هدایت میشود؛ در این مرحله میتواند بهصورت مستقیم برای گرمکردن محیط یا بهعنوان نیروی رانشی برای توربینها استفاده شود.
- بخار خروجی پس از انجام کار خود بهصورت آب دوباره در مخزن تقطیر جمع میشود و برای دورۀ بعدی آماده میگردد.
چگونگی کنترل دما و فشار
برای حفظ ایمنی و بهرهوری، دیگهای بخار مجهز به سیستمهای پیشرفتهٔ کنترل هستند. این سیستمها با استفاده از حسگرهای دما، فشار و سطح آب، بهصورت خودکار تنظیمات لازم را اعمال میکنند. بهعنوان مثال، اگر فشار بخار از مقدار حداکثر تعیینشده فراتر رود، شیرهای ایمنی بهسرعت باز میشوند تا فشار را کاهش دهند و از خطر انفجار جلوگیری کنند.
انواع دیگ بخار
دیگهای بخار بر اساس معیارهای مختلفی طبقهبندی میشوند؛ در ادامه مهمترین دستهبندیها را معرفی میکنیم:
- برحسب فشار: دیگهای فشار پایین (تا ۲۵ پس) و دیگهای فشار بالا (بالاتر از ۲۵ پس).
- برحسب منبع حرارت: دیگهای سوختپذیر (گاز، نفت، زغالسنگ) و دیگهای الکترونیکی (استفاده از برق برای گرمکردن آب).
- برحسب طراحی: دیگهای لولهدار (در آن لولههای آبپوش بهصورت عمودی یا افقی قرار میگیرند) و دیگهای لولهنشین (که لولهها در داخل مخزن اصلی قرار دارند).
- برحسب کاربرد: دیگهای بخار برای تولید برق، دیگهای بخار برای گرمایش صنعتی، و دیگهای بخار برای فرآیندهای شیمیایی.
دیگهای آبپوش و آبپوش غیرفشار
در دیگهای آبپوش، آب مستقیماً در لولههای حرارتی جریان دارد؛ این نوع دیگ بهخاطر سرعت بالا در انتقال حرارت، در صنایع سنگین ترجیح داده میشود. در مقابل، دیگهای آبپوش غیرفشار، در آن آب در یک مخزن جداگانه گرم میشود و سپس بهصورت بخار استخراج میشود؛ این نوع برای کاربردهای خانگی یا کوچک مناسب است.
کاربردهای صنعتی دیگ بخار
دیگهای بخار در بخشهای مختلف صنعتی نقش اساسی دارند. برخی از مهمترین کاربردها عبارتند از:
- تولید برق در نیروگاههای بخار، که بخار بهعنوان نیروی رانشی برای توربینهای بخار بهکار میرود.
- فرآیندهای شیمیایی، مانند تصفیه نفت، تولید آمونیاک و پالایش پلیمرها که نیاز به حرارت دقیق دارند.
- گرمایش بخار در کارخانههای تولید مواد غذایی، برای پخت، خشککردن و استریلسازی محصولات.
- سیستمهای گرمایش شهری، که بخار تولیدشده بهصورت شبکهای بهسازمانهای مختلف توزیع میشود.
ایمنی و نگهداری دیگ بخار
بهدلیل فشار بالا و دمای زیاد، ایمنی در استفاده از دیگ بخار از اهمیت بالایی برخوردار است. موارد کلیدی برای حفظ ایمنی عبارتند از:
- نصب صحیح شیرهای ایمنی و بررسی دورهای عملکرد آنها.
- اجرای تست فشار (Hydrostatic Test) بهصورت منظم برای اطمینان از عدم وجود ترک یا ضعف در ساختار.
- نظارت مستمر بر سطح آب در مخزن و جلوگیری از خشک شدن لولهها که میتواند منجر به آسیب جدی شود.
- استفاده از مواد مقاوم در برابر خوردگی، بهویژه در بخشهای تماس مستقیم با آب و بخار.
نگهداری پیشگیرانه شامل پاکسازی رسوبات، بررسی عایقکاری و تعویض قطعات فرسوده میشود. این اقدامات نه تنها طول عمر دستگاه را افزایش میدهند، بلکه بهرهوری انرژی را نیز بهبود میبخشند.
مزایا و معایب دیگ بخار
مانند هر فناوری دیگری، دیگ بخار نیز مزایا و محدودیتهای خاص خود را دارد:
مزایا
- کارایی بالا: تبدیل حرارت به بخار با بازدهی ۸۰-۹۵ درصد.
- قابلیت تنظیم دقیق: امکان تنظیم فشار و دما بر اساس نیاز فرآیند.
- قابلیت استفاده از سوختهای متعدد: گاز طبیعی، نفت، زغالسنگ یا انرژیهای تجدیدپذیر.
- پایداری و طول عمر: در صورت نگهداری مناسب، میتواند سالها بهصورت پیوسته کار کند.
معایب
- نیاز به سرمایه اولیه بالا برای نصب و راهاندازی.
- نیاز به سیستمهای ایمنی پیچیده و هزینهبر.
- ریسک احتمالی حوادث ناشی از فشار بالا در صورت نقص تجهیزات.
چشمانداز آینده دیگ بخار
در سالهای اخیر، با پیشرفت فناوریهای سبز و اقتصاد انرژی، دیگهای بخار نیز بهتغییری اساسی دچار شدهاند. استفاده از سوختهای کمکربن، بهکارگیری سامانههای هوشمند برای بهینهسازی عملکرد، و ترکیب دیگهای بخار با سیستمهای ذخیرهسازی انرژی (مانند باتریهای حرارتی) از جمله روندهای نوین هستند. همچنین، دیگهای مایکروبخار برای کاربردهای کوچکتر مانند سیستمهای گرمایش خانگی یا صنایع کوچک در حال گسترش هستند.
در مجموع، دیگ بخار نه تنها بهعنوان یک منبع حرارتی مؤثر، بلکه بهعنوان یک قطعهٔ کلیدی در زنجیرهٔ انرژی صنعتی شناخته میشود. شناخت دقیق ساختار، اصول کارکرد، انواع مختلف و نکات ایمنی میتواند بهکاربران کمک کند تا از این فناوری بهصورت بهینه بهرهمند شوند و در عین حال ریسکهای مرتبط با آن را به حداقل برسانند.
