بار زلزله یکی از مهمترین عوامل بارگذاری بر سازههاست که بهطور خاص توسط حرکات افقی زمین ناشی میشود و میتواند بهسرعت بهعنوان نیروی مخرب بر ساختمانها ظاهر گردد. این بار نه تنها بهدلیل دامنه بزرگ ارتعاشات بلکه بهدلیل فرکانسهای مختلفی که در طول زلزله به وجود میآیند، بهصورت ترکیبی از نیروهای کششی، فشاری و خمشی بر اعضای سازه اثر میکند. درک دقیق مفهوم بار زلزله، شناخت انواع آن و روشهای طراحی مناسب، برای مهندسان عمران و معماران امری حیاتی است تا بتوانند سازهای ایمن و مقاوم در برابر این پدیده طبیعی ایجاد کنند.
تعریف علمی بار زلزله
بار زلزله بهعنوان نیروی افقی که ناشی از شتابگیری زمین در طول یک زلزله است تعریف میشود. این نیرو معمولاً بر پایهٔ شتاب زمین (معمولاً بهواحد گ) محاسبه میشود و بهصورت توزیعی بر تمام سطوح سازه اعمال میگردد. بر خلاف بارهای ثابت مانند وزن خود سازه، بار زلزله بهصورت دینامیکی و در بازههای زمانی کوتاهمدت رخ میدهد؛ بنابراین تحلیلهای دینامیکی یا نیمهدینامیکی برای ارزیابی اثرات آن ضروری است.
دستهبندیهای بار زلزله
بارهای زلزله میتوانند بر اساس معیارهای مختلفی دستهبندی شوند:
- بارهای ثابت (Static Seismic Loads): در این روش، شتاب متوسط زمین در یک مقدار ثابت فرض میشود و نیروی افقی معادل وزن سازه ضرب در این شتاب محاسبه میگردد. این رویکرد برای سازههای کمارتفاع و ساده مناسب است.
- بارهای دینامیک (Dynamic Seismic Loads): در این حالت، تحلیلهای زمانمند یا طیفی بر پایهٔ پاسخ فرکانسی سازه بهکار میروند. این روش برای سازههای بلند، پیچیده یا حساس بهنوسانهای فرکانسی الزامی است.
- بارهای ترکیبی (Combined Loads): در بسیاری از کدهای طراحی، بار زلزله بههمراه بارهای دیگر نظیر باد یا وزن فعال ترکیب میشود تا شرایط واقعیتری شبیهسازی گردد.

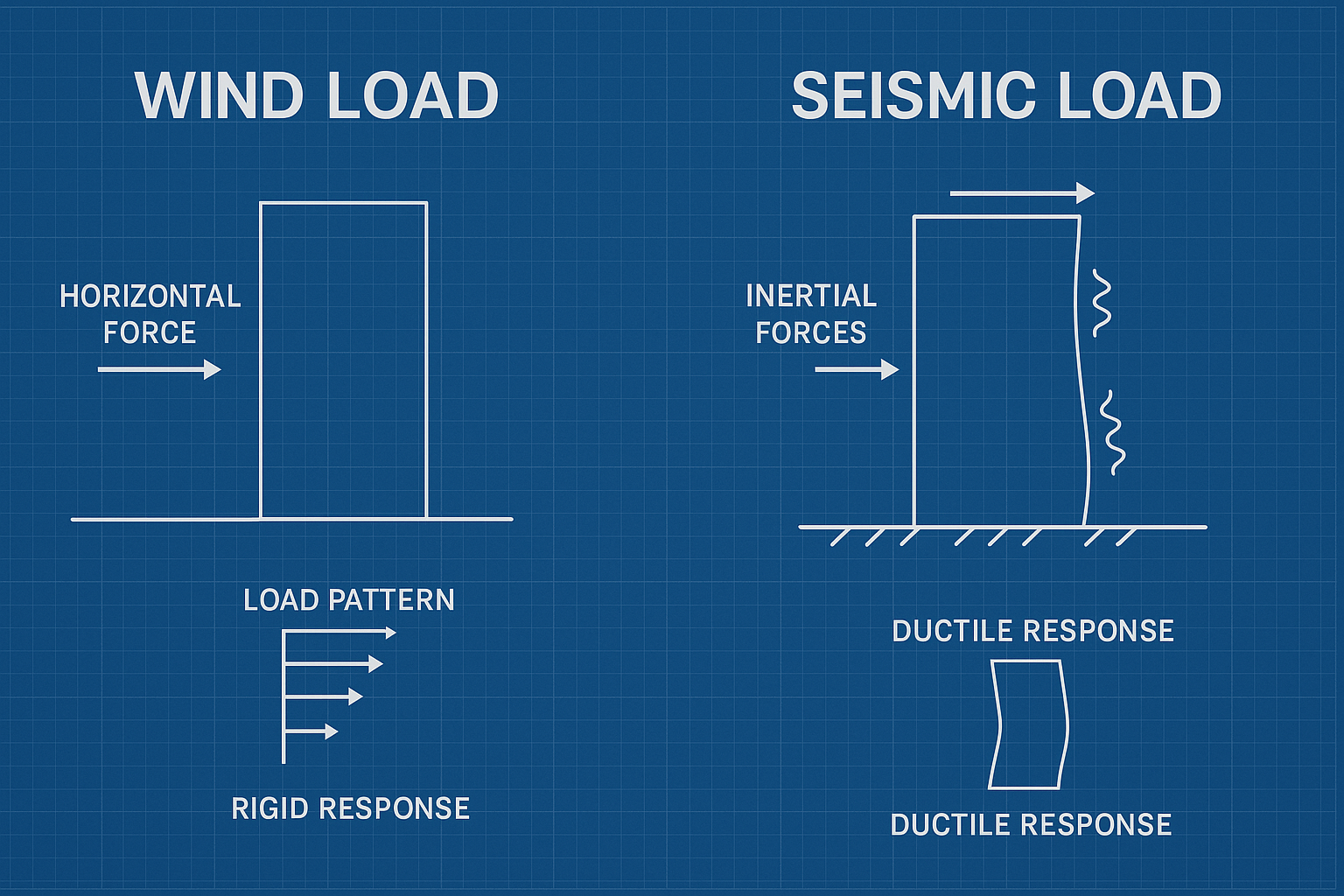

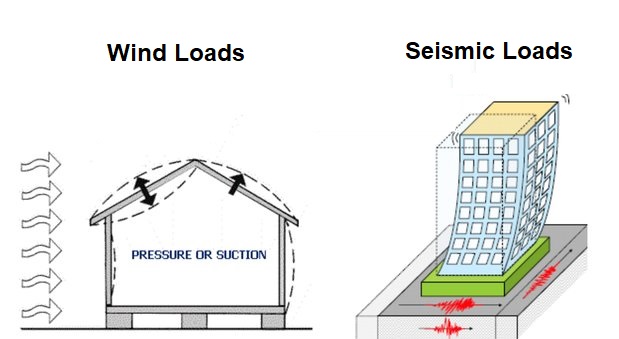

مقایسه بار زلزله با بار باد
اگرچه هر دو بار زلزله و باد بهصورت افقی بر سازه اعمال میشوند، اما ویژگیهای فیزیکی و زمانبندی متفاوتی دارند. بار باد معمولاً بهصورت ثابت یا نیمهدینامیکی (با توزیع سرعت باد) در طول زمان طولانیتری اعمال میشود، در حالی که بار زلزله بهصورت ضربهای، با فرکانسهای بالاتر و نوسانهای ناگهانی رخ میدهد. این تفاوتها باعث میشود که روشهای طراحی برای هر یک از این بارها کاملاً متفاوت باشد.
رویکردهای محاسبه بار زلزله در استانداردهای بینالمللی
برای تعیین مقدار بار زلزله، کدهای طراحی معتبر مانند ASCE 7 (ایالات متحده) و Eurocode 8 (اروپا) روشهای خاصی را ارائه میدهند. در ادامه بهصورت خلاصه به مهمترین مراحل محاسبه پرداخته میشود:
گام ۱: تعیین شتاب طراحی (Design Acceleration)
شتاب طراحی بر پایهٔ نقشههای زلزلهای (Seismic Hazard Maps) محاسبه میشود. این نقشهها، مقدار PGA (Peak Ground Acceleration) را برای هر نقطه جغرافیایی ارائه میدهند که بهواسطهٔ تجزیه و تحلیلهای سیسمیک تاریخی و مدلسازیهای عددی بهدست میآید.
گام ۲: انتخاب عامل تصحیح (Importance Factor)
سازمانهای مختلف، بسته به نوع ساختمان (مسکونی، اداری، بیمارستانی یا صنعتی) عوامل مهمیت متفاوتی را برای افزایش یا کاهش بار زلزله در نظر میگیرند. بهعنوان مثال، سازههای بحرانی مانند بیمارستانها معمولاً عامل مهمیت بالاتری دریافت میکنند.
گام ۳: محاسبه وزن مؤثر (Effective Weight)
وزن مؤثر شامل وزن خود سازه، وزنهای فعال (مانند تجهیزات و ساکنین) و وزنهای مرده (مانند سقف و دیوارهای ثابت) میشود. در برخی استانداردها، وزن خود سازه بهصورت نسبتگذاری شده (مثلاً ۱٫۲ برابر وزن مرده) محاسبه میگردد.
گام ۴: ترکیب بارهای افقی
در نهایت، بار افقی حاصل از شتاب طراحی، وزن مؤثر و عوامل تصحیح در یک معادله ترکیبی قرار میگیرد. برای مثال، در ASCE 7 معادلهٔ زیر بهکار میرود:
F = S·I·W؛ که در آن S شتاب طراحی، I عامل مهمیت و W وزن مؤثر است.
تجزیه و تحلیل دینامیکی سازهها تحت بار زلزله
برای سازههای بزرگ یا حساس، تحلیلهای دینامیکی پیشرفتهتری مورد نیاز است. دو روش اصلی مورد استفاده عبارتند از:
- روش زمانمند (Time History Analysis): در این روش، یک سیگنال شتابگیری واقعی یا شبیهسازی شده بهصورت زمانمند به سازه اعمال میشود و پاسخ دینامیکی (جابهجایی، سرعت، شتاب) بهدست میآید.
- روش طیفی (Response Spectrum Analysis): این روش بر پایهٔ منحنی توزیع پاسخ (Response Spectrum) که برای یک دوره زمانی خاص تعریف میشود، انجام میگیرد. بهدلیل سادگی نسبی، این روش در اکثر استانداردها بهعنوان روش پیشفرض برای سازههای متوسط بهکار گرفته میشود.
تدابیر مهندسی برای کاهش اثرات بار زلزله
طراحی مقاوم در برابر زلزله تنها بهکارگیری محاسبهٔ دقیق بار محدود نمیشود؛ بلکه استفاده از تکنیکهای مهندسی خاص نیز برای توزیع نیروها و کاهش نوسانات ضروری است. مهمترین روشها عبارتند از:
- استفاده از سیستمهای مقاومسازی ارتعاشی (Seismic Dampers): این دستگاهها انرژی حرکتی زلزله را جذب کرده و بهصورت حرارت یا ارتعاشات کمفرکانس تخلیه میکنند.
- طراحی با درنظر گرفتن انعطافپذیری (Flexible Design): استفاده از ستونهای با مقاطع مستطیلی یا مستطیلی با مقاطع ترکیبی که اجازهٔ انحراف محدود را میدهند، میتواند توزیع نیروها را بهطور یکنواختتری انجام دهد.
- تقویت پایهها (Base Isolation): نصب لایههای ایزولهساز بین پایه سازه و زیرساختهای خاکی، حرکت افقی را بهصورت قابلقابلتوجهی کاهش میدهد.
- تقویت دیوارهای برشی (Shear Wall Reinforcement): دیوارهای برشی با آرماتور قوی میتوانند بارهای افقی را بهصورت مؤثری منتقل کنند و از شکست ناگهانی جلوگیری نمایند.

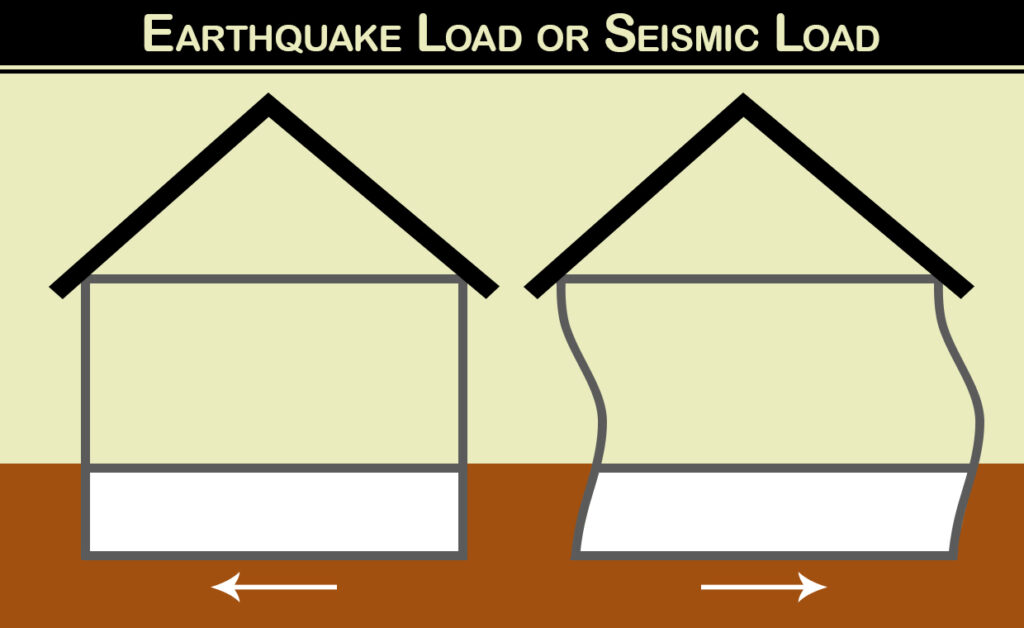

نمونههای واقعی از تأثیر بار زلزله بر ساختمانها
در طول تاریخ، زلزلههای بزرگ همچون زلزلهٔ توهوکو (۲۰۱۱) در ژاپن یا زلزلهٔ هائیتی (۲۰۱۰) نشان دادهاند که عدم رعایت استانداردهای طراحی میتواند منجر به تخریب گسترده و تلفات جانی فراوان شود. در این موارد، ساختمانهای با سیستمهای ایزولهساز یا دیوارهای برشی مقاوم، بهخوبی عملکرد نشان دادند؛ در حالی که سازههای قدیمی بدون تقویت، بهسرعت سقوط کردند.
تطبیق بار زلزله با شرایط محلی در ایران
ایران بهدلیل موقعیت ژئولوژیکیاش در منطقهٔ فعال تکتونیکی، یکی از پرزلزلهترین کشورهای جهان است. برای این کشور، کد ملی ساختمان (بهخصوص بخشهای مرتبط با زلزله) بهصورت خاصی طراحی شده تا با ویژگیهای خاکی، نوع سازه و سطح مهمیت سازههای مختلف سازگار باشد. برخی از نکات کلیدی شامل:
- استفاده از نقشههای لرزهای ملی (Seismic Zoning Maps) برای تعیین ضریب زلزله در هر ناحیه.
- تعیین دورهٔ طبیعی ساختمان بر پایهٔ ارتفاع و طولمکانگیری ستونها که در تحلیلهای دینامیکی مهم است.
- تعیین حداقل مقدار ارتعاش افقی بر پایهٔ وزن مؤثر و شتاب طراحی برای هر منطقه.
نتیجهگیری
بار زلزله بهعنوان یکی از چالشهای اساسی مهندسی سازه، نیازمند درک عمیق از اصول فیزیکی، روشهای محاسبهٔ دقیق و اتخاذ تدابیر مهندسی مناسب است. ترکیب دانش نظری با تجربیات میدانی، بهویژه در مناطقی با ریسک زلزله بالا مانند ایران، میتواند بهسازهای ایمنتر، مقاومتر و با دوامتر منجر شود. استفاده از ابزارهای پیشرفتهٔ تحلیل دینامیکی، بهرهگیری از استانداردهای بینالمللی و بومیسازی آنها، و بهکارگیری فناوریهای نوین مانند ایزولهسازها و دمپرهای ارتعاشی، از مهمترین گامهای پیشرو برای کاهش خسارات ناشی از زلزله میباشند.
