مبدل حرارتی یکی از کلیدیترین تجهیزات در صنایع مختلف از جمله نفت و گاز، پتروشیمی، صنایع غذایی و سیستمهای تهویه مطبوع است. این دستگاهها با انتقال حرارت بین دو مایع یا گاز بدون نیاز به مخلوط شدن آنها، امکان بهینهسازی مصرف انرژی و کاهش هزینههای عملیاتی را فراهم میآورند. در این مقاله به بررسی جامع انواع مبدل حرارتی، اصول عملکرد، مزایا و معایب هر دسته و نکات کلیدی در انتخاب مناسب میپردازیم.
دستهبندی کلی مبدلهای حرارتی
مبدلهای حرارتی بر پایهٔ ساختار و روش انتقال حرارت به دو گروه اصلی تقسیم میشوند:
- مبدلهای شل و لولهای (Shell‑and‑Tube)
- مبدلهای صفحهای (Plate)
- مبدلهای ریجرد (Regenerative)
- مبدلهای خازنی (Heat Pipe)
مبدل شل و لولهای

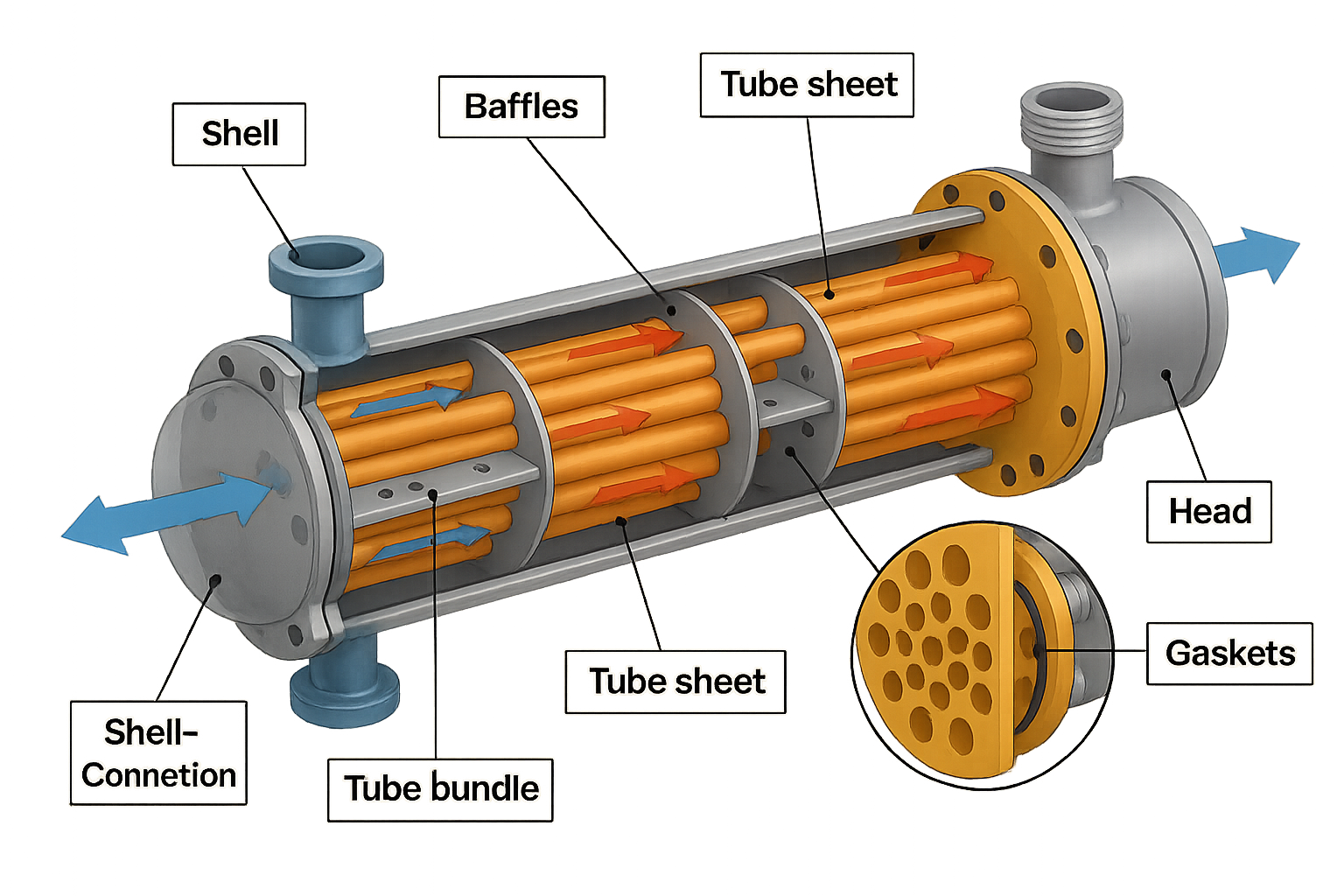

این نوع مبدل بهعنوان پرکاربردترین طراحی در صنایع سنگین شناخته میشود. در ساختار آن یک شل (محفظهٔ بیرونی) حاوی لولههای متعدد است که یکی از مایعات درون لولهها و دیگری در فضای شل جریان دارد. تبادل حرارت از طریق دیوارهٔ لولهها انجام میشود.
ویژگیهای کلیدی
از مهمترین مزایای این مبدل میتوان به قابلیت تحمل فشار بالا، امکان استفاده از مواد مختلف برای لولهها (فلزات ضدزنگ، فولاد ضدزنگ، تیتانیوم) و قابلیت تنظیم جریان (دوبارهپرکردن یا حذف لولهها) اشاره کرد. همچنین، تعمیر و نگهداری این مبدلها بهراحتی انجام میشود؛ زیرا لولهها بهصورت ماژولار میتوانند جایگزین شوند.
معایب
اگرچه مبدل شل و لولهای بسیار مقاوم است، اما نسبت به مبدلهای صفحهای وزن و حجم بیشتری دارد و در فضاهای محدود کاربرد کمتری مییابد. همچنین، سطح تبادل حرارتی نسبت به برخی دیگر از انواع کمتر است، که میتواند باعث کاهش کارایی در فرآیندهای با نیاز به انتقال حرارت شدید شود.
مبدل صفحهای
مبدلهای صفحهای با استفاده از صفحات نازک و متقاطع، مساحت تبادل حرارتی را بهصورت چشمگیری افزایش میدهند. هر صفحه دارای کانالهای مایع یا گاز است که با عبور از سمت مخالف، حرارت بین دو جریان تبادل میشود.
ساختار و عملکرد

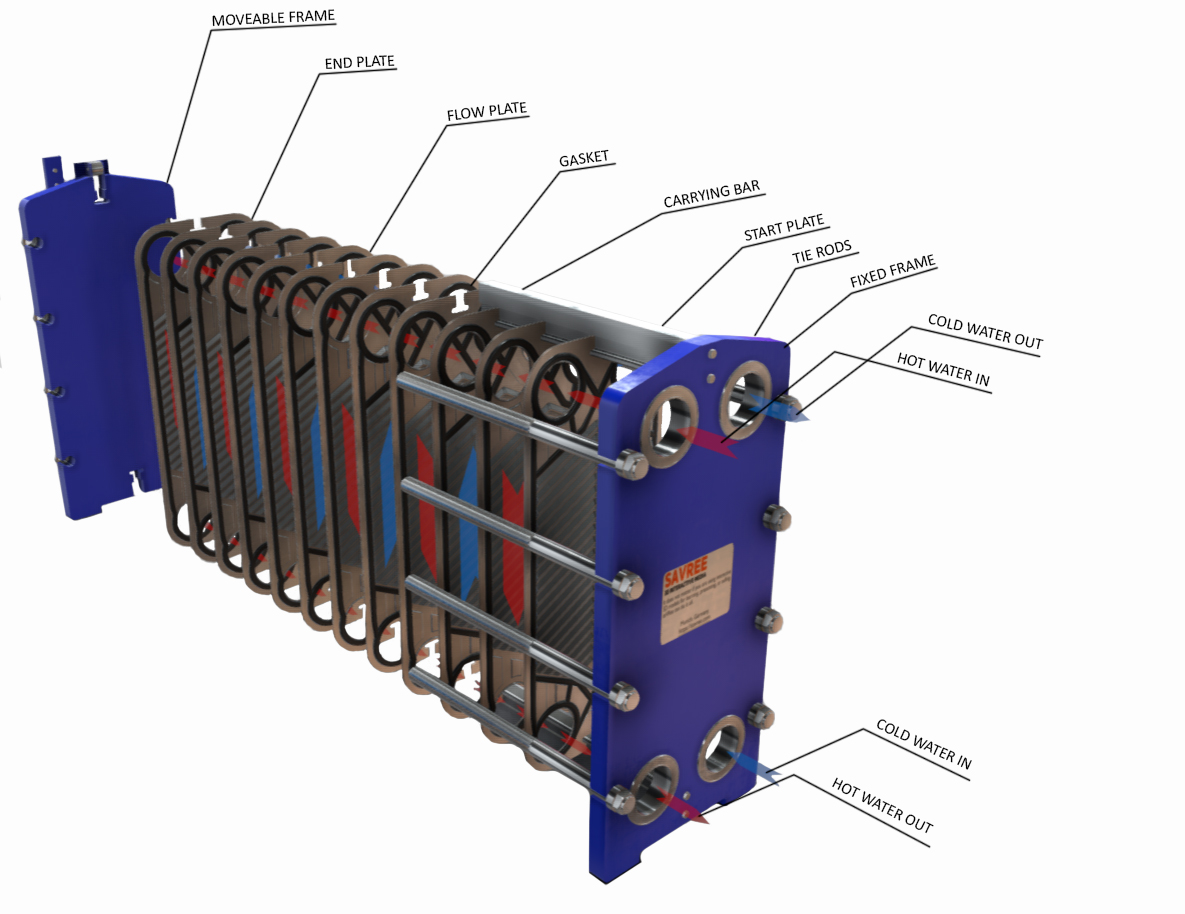

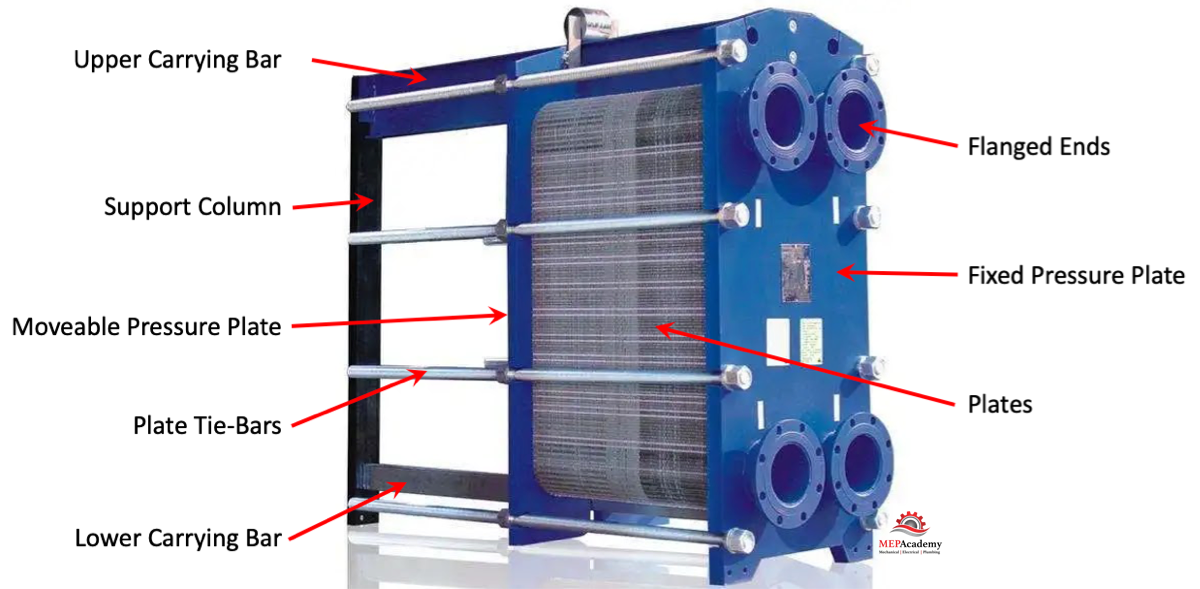

در این مبدل، صفحات بهصورت لایهلایه چیده میشوند و بین هر دو صفحه یک فریم (قاب) قرار میگیرد که بهعنوان مسیر عبور مایعات عمل میکند. با افزایش تعداد صفحات، مساحت تبادل حرارتی بهطور مستقیم افزایش مییابد؛ اما در عین حال فشار افت نیز بهسرعت بیشتر میشود.
مزایا
- مساحت تبادل حرارتی بسیار بالا بهدلیل ضخامت کم صفحات.
- وزن سبک و حجم کم؛ مناسب برای فضاهای محدود.
- قابلیت سفارشیسازی آسان؛ میتوان از مواد مختلف (استیل ضدزنگ، تیتانیوم، پلیمر) استفاده کرد.
- سرعت نصب و راهاندازی بالا؛ بهدلیل ماژولاریته.
معایب و محدودیتها
در شرایط فشار و دمای بسیار بالا، صفحات ممکن است تحت تنش مکانیکی قرار گیرند و خطر ترکخوردگی داشته باشند. همچنین، در صورتی که جریانها حاوی ذرات جامد یا رسوبات باشند، خطر انسداد لولههای کوچک صفحات وجود دارد.
مبدل ریجرد (Regenerative)
مبدلهای ریجرد بر پایهٔ ذخیرهسازی حرارت در یک مادهٔ فازی (معمولاً سنگ یا فوم) کار میکنند. در یک دوره، مایع گرم حرارت خود را به مادهٔ فازی میدهد؛ سپس در دورهٔ بعدی، مایع سرد این حرارت ذخیرهشده را جذب میکند.
این نوع مبدل بیشتر در صنایع هوافضا و نیروگاههای حرارتی بهکار میرود، جایی که نیاز به انتقال حرارت با کارایی بالا و زمان کوتاه وجود دارد.
مبدل خازنی (Heat Pipe)
مبدلهای خازنی از لولههای بستهشده حاوی یک مخلوط مایع‑بخار استفاده میکنند. وقتی یک سر لوله گرم میشود، مایع داخل آن تبخیر میشود؛ بخار سپس به سمت سر سرد میرود و در آنجا تجزیه میشود و حرارت آزاد میشود. این فرآیند بهصورت خودتنظیم و بدون نیاز به پمپ انجام میشود.
این تکنولوژی در خنککنندههای الکترونیک، سیستمهای تهویه مطبوع و تبادل حرارتی در فضاهای کوچک کاربرد فراوانی دارد.
نکات مهم در انتخاب مبدل حرارتی
برای انتخاب مناسبترین مبدل حرارتی، باید عوامل زیر را بهدقت بررسی کنید:
- دما و فشار کاری: در صورتی که دما یا فشار بالا باشد، مبدل شل و لولهای یا ریجرد ترجیح داده میشود.
- حجم و فضای نصب: در فضاهای محدود، مبدل صفحهای گزینه بهتری است.
- نوع مایع (پیشنهادات ضدزنگ، خوراکی یا شیمیایی): مواد سازنده مبدل باید با خواص شیمیایی مایع سازگار باشد.
- هزینه سرمایهای و عملیاتی: مبدلهای صفحهای هزینه نصب کمتری دارند، اما در برخی موارد هزینه نگهداری مبدل شل و لولهای کمتر است.
- نیاز به نگهداری و تمیزکاری: اگر مایع شامل رسوبات یا ذرات باشد، مبدل شل و لولهای با قابلیت شستشو مناسبتر است.
کاربردهای رایج انواع مبدلهای حرارتی
در ادامه به برخی از کاربردهای متداول هر دسته میپردازیم:
- مبدل شل و لولهای: پالایش نفت، تولید پتروشیمی، تبادل حرارتی در نیروگاههای حرارتی و هستهای.
- مبدل صفحهای: صنایع غذایی (پاستوریزاسیون)، سیستمهای خنککنندهٔ هوا، تبادل حرارتی در HVAC.
- مبدل ریجرد: موتورهای جت، سیکلهای ترکیبی نیروگاه، تبادل حرارتی در فضاهای صنعتی با سرعت بالا.
- مبدل خازنی: خنککنندهٔ قطعات الکترونیکی، سیستمهای تبادل حرارتی در خودروهای برقی، دستگاههای تبادل حرارتی در فضاهای کوچک.
نتیجهگیری
درک دقیق ساختار، مزایا و محدودیتهای هر نوع مبدل حرارتی، گام اساسی برای بهینهسازی فرآیندهای صنعتی و کاهش هزینههای انرژی است. با توجه به نیازهای خاص پروژهتان—از جمله فشار، دما، حجم، و نوع مایع—انتخاب صحیح مبدل میتواند بهصورت مستقیم بر کارایی، پایداری و طول عمر تجهیزات تأثیرگذار باشد. برای دستیابی به بهترین نتایج، توصیه میشود همواره با متخصصین مهندسی حرارتی مشورت کنید و پس از نصب، برنامهریزی منظم برای بازرسی و نگهداری داشته باشید.
