تهویه مطبوع (HVAC) به عنوان یکی از مهمترین زیرساختهای ساختمانی، نقش حیاتی در حفظ کیفیت هوای داخلی، بهرهوری انرژی و رفع مشکلات رطوبتی ایفا میکند. درک اصول طراحی صحیح این سیستمها نه تنها به بهبود راحتی ساکنین منجر میشود، بلکه هزینههای عملیاتی را بهطور چشمگیری کاهش میدهد. در ادامه به بررسی جامع این اصول میپردازیم تا بتوانید در پروژههای مسکونی یا تجاری، تصمیمات آگاهانهتری اتخاذ کنید.
مفهوم کلی تهویه مطبوع
سیستم تهویه مطبوع شامل سه بخش اصلی تولید، توزیع و کنترل هوای داخلی است. هدف اصلی این سیستمها، تأمین هوای تازه، تنظیم دما، رطوبت و حذف آلودگیهاست. برای دستیابی به این اهداف، مهندسان باید تعادل بین بار حرارتی ساختمان، نیازهای تهویه و قابلیتهای تجهیزات را بهدقت محاسبه کنند.

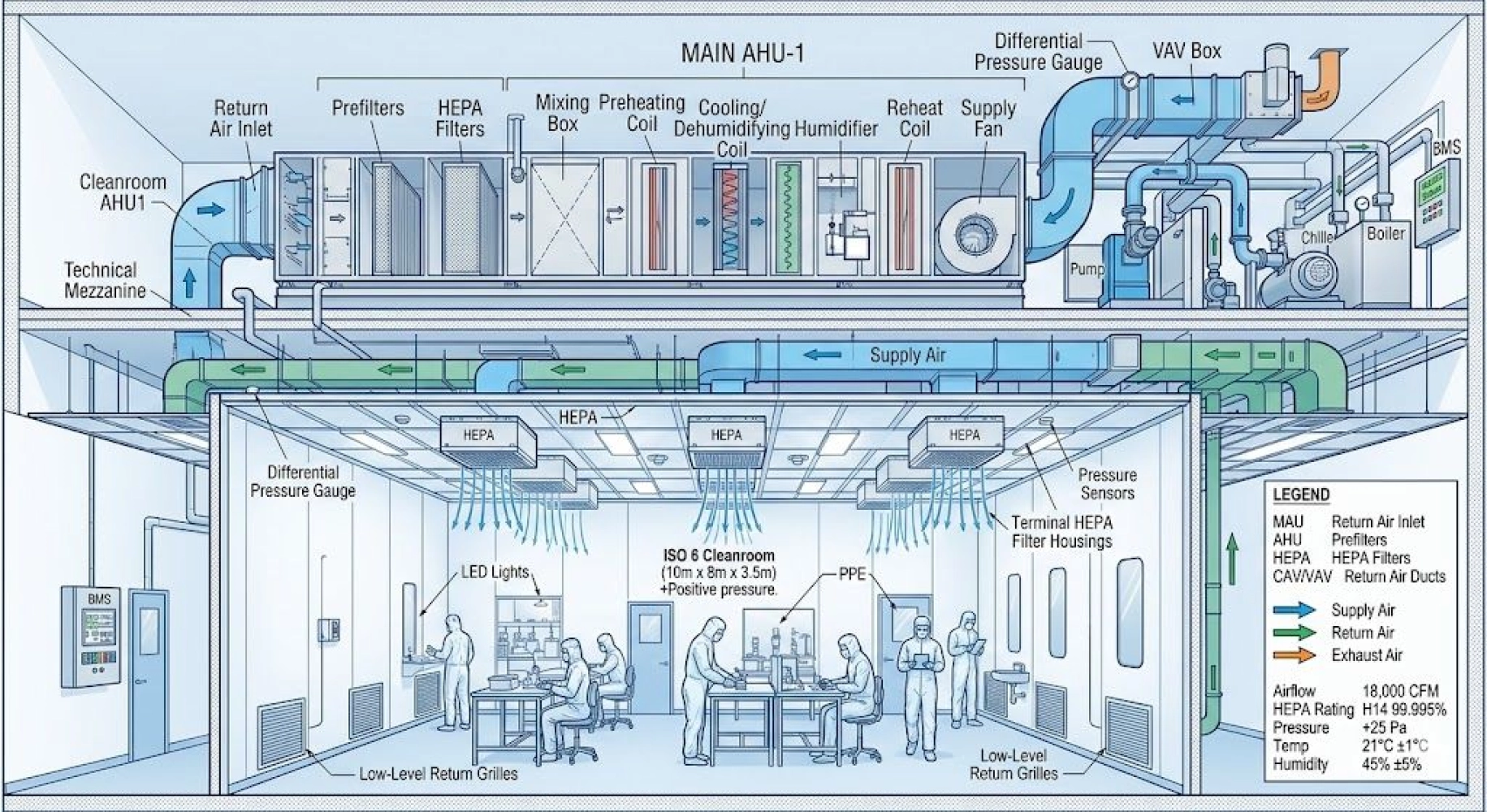

اجزای اصلی سیستم HVAC
در طراحی یک سیستم تهویه مطبوع، شناخت دقیق اجزا امری اساسی است. این اجزا عبارتند از:
- منابع تولید هوا: شامل چیلرها، پکیجهای هوای گرم، رادیاتورها و دستگاههای تبادل حرارتی.
- دستگاههای توزیع: شبکه داکتها، کانالهای تهویه، و فنهای توزیع.
- سیستمهای کنترل: ترموستاتها، سنسورهای رطوبت و برنامهریزهای هوشمند.
قوانین پایه طراحی هوای تازه
تأمین هوای تازه برای حفظ سلامت ساکنین و جلوگیری از انباشت آلایندهها الزامی است. برخی از مهمترین قوانین عبارتند از:
- حداقل نرخ تهویه برای فضاهای مسکونی باید برابر با ۰.۳۵ ه م³/ثانیه به ازای هر نفر باشد.
- در فضاهای تجاری، این نرخ میتواند بسته به نوع فعالیت (مثلاً اداری، رستورانی یا صنعتی) متفاوت باشد؛ در اکثر موارد ۰.۵ ه م³/ثانیه به ازای هر نفر توصیه میشود.
- استفاده از سیستم بازیابی انرژی (ERV) میتواند بازدهی انرژی را تا ۴۰ ٪ افزایش دهد.

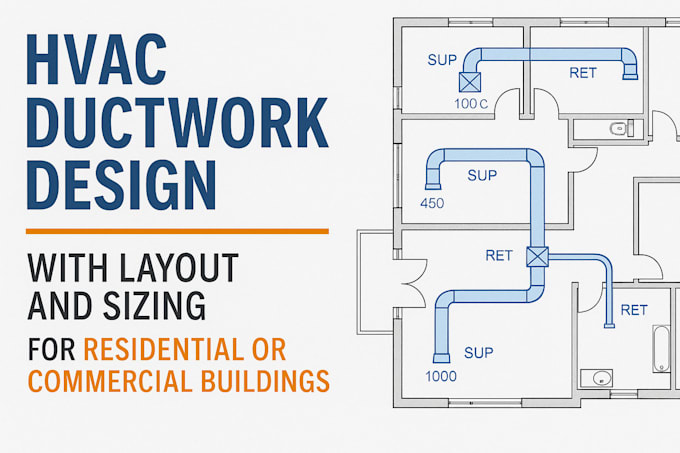

نکات مهم در طراحی شبکه داکتها
شبکه داکتها بهعنوان رگهای اصلی انتقال هوا، باید بهگونهای طراحی شود که فشار استاتیک کمینه شود و در عین حال توزیع یکنواخت هوا در تمام فضاها حفظ گردد. در این زمینه، موارد زیر را در نظر بگیرید:
- استفاده از مقاطع داکت استاندارد (مثل مستطیل یا دایره) بر اساس محاسبه جریان هوا.
- کاهش طول مسیرهای داکت و تعداد انحناها برای جلوگیری از افت فشار.
- انتخاب عایقکاری مناسب جهت جلوگیری از فقدان حرارت یا خنکی در طول مسیر.
محاسبه بار حرارتی و بار خنکی
یکی از کلیدیترین مراحل طراحی HVAC، تعیین دقیق بار حرارتی (Heating Load) و بار خنکی (Cooling Load) است. این محاسبه بر پایه عوامل زیر انجام میشود:
- سختی اقلیمی منطقه (دما، رطوبت، تابش خورشیدی).
- عوامل ساختمانی مانند عایقکاری دیوارها، پنجرهها و سقف.
- تولید داخلی حرارت از تجهیزات الکترونیکی، روشنایی و ساکنین.
بهکارگیری نرمافزارهای تخصصی مانند Carrier HAP یا EnergyPlus میتواند دقت محاسبه را بهطور چشمگیری افزایش دهد.
بهینهسازی مصرف انرژی
در عصر روزافزون هزینههای انرژی، بهینهسازی سیستمهای HVAC نه تنها از نظر اقتصادی بلکه از نظر زیستمحیطی ضروری است. روشهای مؤثر عبارتند از:
- استفاده از فناوریهای اینورتر: این دستگاهها سرعت کمپرسور را بر اساس نیاز تنظیم میکنند و انرژی صرفهجویی میکنند.
- نصب حسگرهای حضور: با قطع خودکار سیستم در زمان عدم حضور افراد، مصرف بیمورد کاهش مییابد.
- بهکارگیری سیستمهای مدیریت ساختمان (BMS): این سیستمها میتوانند بهصورت هوشمندانه دما و تهویه را بر اساس دادههای زمان واقعی تنظیم کنند.
طراحی برای پایداری و سازگاری با استانداردها
پذیرش استانداردهای ملی و بینالمللی، همچون ASHRAE 62.1 برای تهویه و ISO 50001 برای مدیریت انرژی، تضمینکننده کیفیت و پایداری پروژه خواهد بود. رعایت این استانداردها نه تنها بهدست آوردن گواهینامههای سبز مانند LEED کمک میکند، بلکه بهدست آوردن رضایت مشتریان و حفظ اعتبار شرکت ساختمانی نیز منجر میشود.
نکات اجرایی و نگهداری پس از نصب
طراحی صحیح تنها بخشی از موفقیت پروژه است؛ اجرای دقیق و برنامهریزی منظم برای نگهداری نیز اهمیت ویژهای دارد. موارد کلیدی عبارتند از:
- تضمین نصب صحیح داکتها و جلوگیری از نشت هوا.
- آزمایش فشار استاتیک و تنظیم تعادل جریان هوا پس از نصب.
- تدوین برنامه زمانبندی سرویسهای دورهای برای فیلترها، فنها و دستگاههای تبادل حرارتی.
نتیجهگیری
اصول طراحی تهویه مطبوع، ترکیبی از محاسبات دقیق بار حرارتی، بهینهسازی مسیرهای داکت، رعایت استانداردهای بینالمللی و اتخاذ فناوریهای نوین صرفهجویی در انرژی است. با پیروی از این اصول، میتوانید سیستمی با عملکرد بالا، هزینههای عملیاتی کم و طول عمر طولانی برای هر نوع ساختمان—چه مسکونی و چه تجاری—تامین کنید. بهکارگیری این راهکارها نه تنها به بهبود کیفیت زندگی ساکنین کمک میکند، بلکه نقش مؤثری در کاهش اثرات زیستمحیطی ساختمانها ایفا میکند.
