تیر بتنی یکی از اساسیترین عناصر سازههای بتنی است که نقش کلیدی در انتقال بارهای افقی و عمودی ساختمانها به پایهها ایفا میکند. از زمان پیدایش بتن مسلح، مهندسان با بهکارگیری تیرهای بتنی توانستهاند سازههای بلند، بزرگ و مقاوم در برابر زلزلهها را بهصورت اقتصادی و ایمن ایجاد نمایند. در این مقاله به بررسی جامع مفهوم تیر بتنی، انواع مختلف آن، مراحل دقیق اجرا، نکات کلیدی طراحی و عیوب رایج میپردازیم تا خواننده با یک دید کلی و عملی از این بخش مهم ساختارهای بتنی آشنا شود.
مفهوم تیر بتنی و اهمیت آن در سازههای مدرن
تیر بتنی بهصورت یک عضو طولی مستطیلی یا مربعی تعریف میشود که از ترکیب بتن و میلگردهای فولادی ساخته میشود. این ترکیب بهواسطهٔ اصل «تضاد مواد» (یعنی بتن برای مقاومت در فشار و فولاد برای مقاومت در کشش) امکان انتقال مؤثر نیروها را فراهم میکند. تیرهای بتنی در ساختمانهای مسکونی، تجاری و صنعتی بهعنوان ستونهای میانی، عابرراههای پل، پارکینگهای چندطبقه و حتی در سازههای صنعتی سنگین استفاده میشوند.
انواع تیرهای بتنی
با پیشرفت فناوری ساخت، انواع مختلفی از تیرهای بتنی بهوجود آمدهاند که هر کدام ویژگیها و مزایای خاص خود را دارند:
- تیرهای تکبند (یکبند): سادهترین نوع تیر که برای بارهای سبک و فواصل کوتاه مناسب است.
- تیرهای دو‑بند: با دو بخش مسلح، برای فواصل متوسط و بارهای سنگینتر مورد استفاده قرار میگیرد.

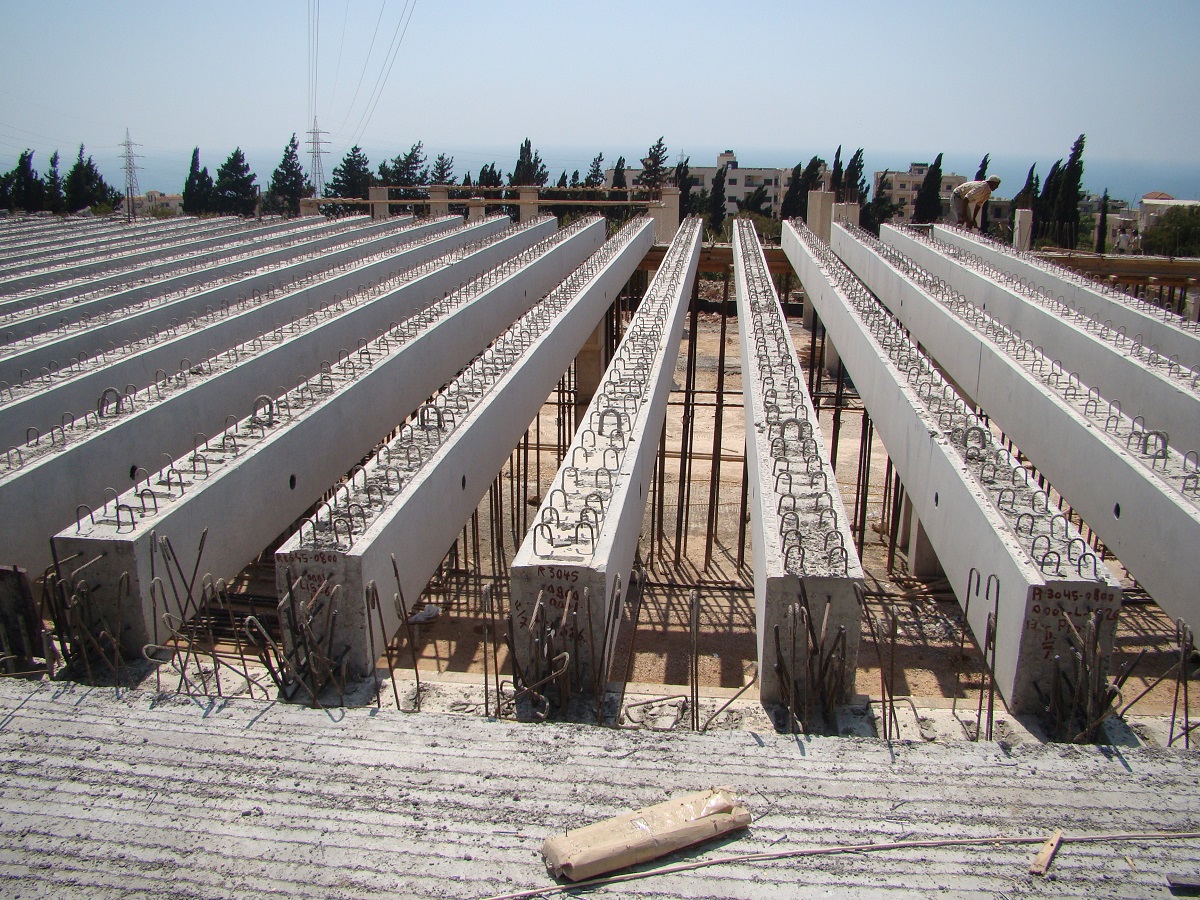

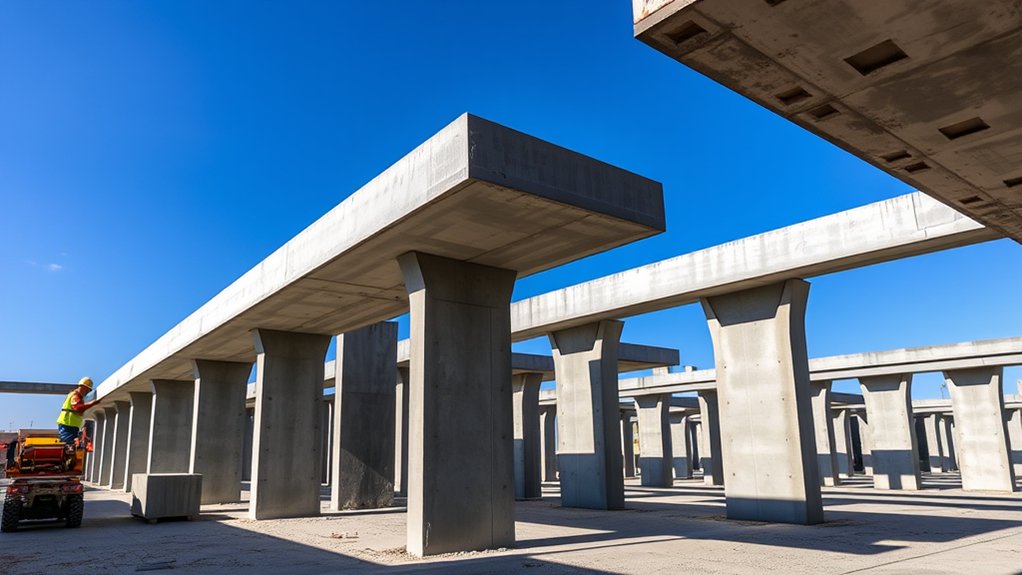

- تیرهای پیشساخته (پرسکاست): در کارخانه تولید میشوند و سپس بهسرعت در محل نصب میشوند؛ این روش زمان ساخت را بهطور قابلتوجهی کاهش میدهد.
- تیرهای پلیدِسک (پلیپروفیل): برای فواصل بسیار بزرگ و بارهای بحرانی، بهویژه در ساختمانهای بلند، بهکار میروند.
- تیرهای لبهدار (فلش‑بیند): دارای لبههای تقویتشده برای تحمل بارهای ترکیبی کششی‑فشاری میباشند.
مراحل اجرای تیر بتنی
اجرای صحیح تیر بتنی مستلزم رعایت دقیق چند مرحله کلیدی است که هر کدام تأثیر مستقیم بر کیفیت نهایی سازه دارد:
۱. طراحی و تحلیل سازه
در این مرحله مهندسان سازه با استفاده از نرمافزارهای پیشرفته مانند ETABS یا SAP2000، بارهای اعمالشده بر تیرها را شبیهسازی میکنند. مهم است که مقادیر کششی، فشارشی و خمشی بهدقت محاسبه شوند تا ابعاد مقطع، تعداد و قطر میلگردها بهدرستی انتخاب گردد.
۲. تهیه قالب (Formwork)
قالبهای چوبی یا فولادی برای شکلدادن به تیرهای بتنی استفاده میشوند. در این مرحله باید بهدقت اطمینان حاصل شود که قالبها ثابت، صاف و مقاوم در برابر فشار بتن باشند. هر گونه لغزش یا تغییر شکل در قالب میتواند باعث بروز نقصهای سطحی یا حتی شکست تیر شود.
۳. قرار دادن میلگردها
میلگردهای فولادی با قطر و فاصلهٔ مناسب در قالب قرار میگیرند. برای جلوگیری از خوردگی، میلگردها باید با پوشش آنتیاکسیدانی یا پوشش پلیمری پوشانده شوند. همچنین اطمینان از برقراری «پوشش» کافی (حداقل ۲۵ میلیمتر) بین میلگردها و سطح بتن، از مهمترین نکات ایمنی است.
۴. ریختن بتن
بتن باید با ترکیب مناسب سیمان، سنگدانه، آب و افزودنیها (مانند سوپرپلاستیک) تهیه شود تا خواص کارپذیری و استحکام مورد نیاز را داشته باشد. در طول ریختن، استفاده از ویبراتورهای هیدرولیک برای حذف حبابهای هوا و حصول تراکم یکنواخت ضروری است.
۵. عملیات نگهداری (Curing)
بعد از ریختن بتن، حفظ رطوبت و دمای مناسب برای حداقل ۷ روز (یا طبق استانداردهای مربوطه) بهمنظور رسیدن به استحکام نهایی بسیار حیاتی است. روشهای معمول شامل پوشاندن با پلاستیک، استفاده از پوششهای آبگریز یا اعمال بخار آب میباشد.
۶. برداشت قالب و بررسی کیفیت
پس از اتمام دورهٔ نگهداری، قالبها بهدقت برداشته میشوند و سطح تیر بررسی میشود. هر گونه ترک، حفره یا ناهماهنگی در سطح باید با روشهای تعمیراتی (مانند تزریق رزین یا افزودن لایهٔ تکمیلی بتن) برطرف گردد.
نکات کلیدی در طراحی و اجرا
برای دستیابی به یک تیر بتنی مقاوم و طولانیمدت، موارد زیر را بهدقت مدنظر داشته باشید:
- انتخاب مناسب ترکیب بتن: برای تیرهای با بارهای سنگین، استفاده از بتن با مقاومت فشاری حداقل ۳۵۰ کیلوپاسکال توصیه میشود.
- تأمین پوشش کافی میلگردها: پوشش نازک میتواند منجر به زنگزدگی سریع میلگردها و کاهش استحکام کلی سازه شود.
- استفاده از افزودنیهای شیمیایی: افزودنیهای تقویتکننده میتوانند زمان گیر شدن بتن را کاهش داده و عملکرد مکانیکی را بهبود بخشند.
- کنترل کیفیت در هر مرحله: از آزمونهای فشاری بتن تا بررسی پیوستگی میلگردها، هر مرحله باید با تجهیزات معتبر بررسی شود.
- پلانریزی دقیق برای حمل و نقل پیشساختهها: در صورت استفاده از تیرهای پیشساخته، برنامهریزی دقیق برای حمل، جابجایی و نصب آنها بهمنظور جلوگیری از آسیبهای مکانیکی الزامی است.
مشکلات رایج و راهکارهای پیشگیرانه
در طول اجرای تیرهای بتنی ممکن است با مشکلاتی مواجه شوید که در صورت عدم رفع، میتوانند بهسرعت منجر به کاهش ایمنی سازه شوند:
- ترکهای حرارتی: ناشی از تغییرات ناگهانی دما؛ استفاده از پوششهای عایق حرارتی و کنترل تدریجی دما میتواند این خطر را کاهش دهد.
- شکست در اثر بارهای ناهمسان: در صورتی که توزیع بارها بهدرستی محاسبه نشود، ممکن است نقاط فشار بیش از حد تجربه کنند؛ تحلیل دقیق بارهای ترکیبی و استفاده از تقویتهای محلی (مانند پلیتهای فولادی) راهحل مناسب است.
- نفوذ آب و رطوبت: این مسئله میتواند باعث زنگزدگی میلگردها شود؛ بهکارگیری پوششهای ضد آب و مراقبت از درزهای سازهای الزامی است.
- کاهش استحکام بتن بهدلیل آبزدگی: اگر نسبت آب به سیمان بیش از حد باشد، استحکام نهایی بتن کاهش مییابد؛ استفاده از نسبت آب/سیمان بهینه (حدود ۰.۴۵) و افزودنیهای کاهشدهنده آب توصیه میشود.
نتیجهگیری
اجرای تیر بتنی در هر پروژهٔ ساختمانی نیازمند ترکیبی دقیق از دانش نظری، فناوری پیشرفته و رعایت استانداردهای کیفی است. با توجه به انواع مختلف تیرهای بتنی، انتخاب صحیح نوع تیر بر پایهٔ بارهای مورد انتظار و شرایط محیطی میتواند بهصرفهجویی در هزینه و افزایش ایمنی منجر شود. رعایت مراحل دقیق از طراحی تا نگهداری، بههمراه استفاده از افزودنیهای مناسب و بررسیهای کیفی منظم، تضمینکنندهٔ سازهای مقاوم، طولانیمدت و پایدار خواهد بود. در نهایت، توجه به نکات پیشگیرانه و رفع بهموقع مشکلات رایج، کلید موفقیت در هر پروژهٔ اجرایی است.
