اتصالات در سازههای فولادی نقش کلیدی در انتقال نیروها، تثبیت هندسه و ایمنی کلی ساختمان دارند. بدون درک دقیق انواع اتصالها و روشهای طراحی آنها، حتی قویترین اعضای ستون یا تیر نمیتوانند عملکرد مطلوبی ارائه دهند. در ادامه به بررسی جامع انواع اتصالات فولادی، معیارهای طراحی، استانداردهای ملی و نکات عملی برای اجرای صحیح میپردازیم.

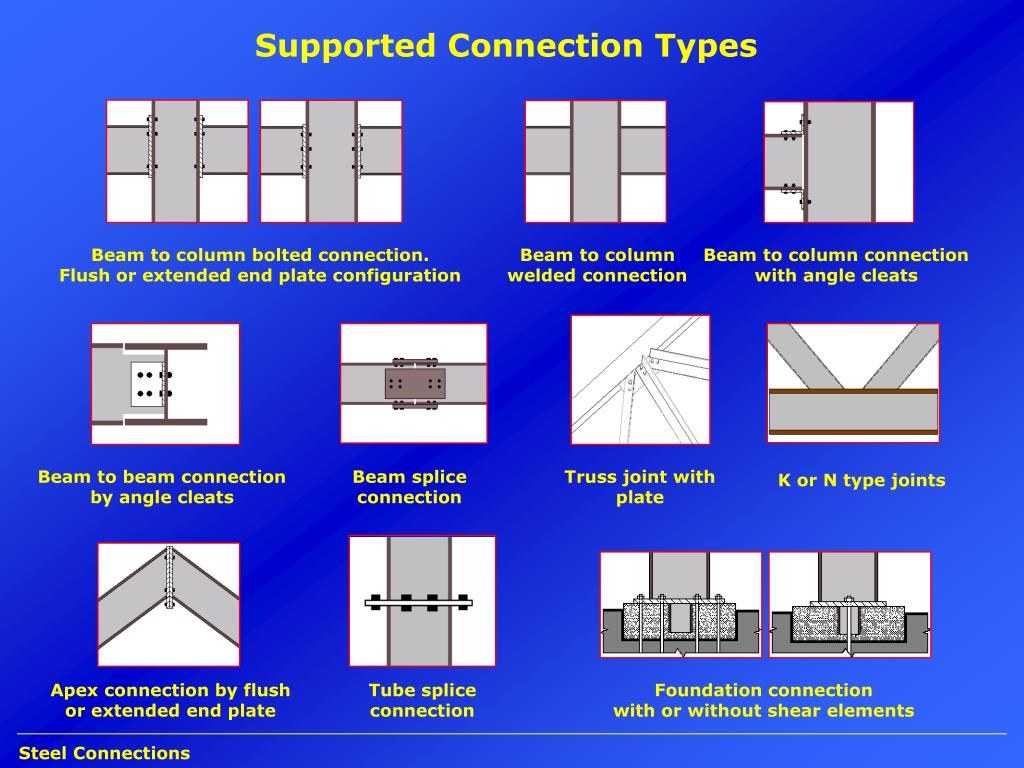

انواع اصلی اتصالات فولادی
در مهندسی سازههای فولادی، اتصالات به دو دسته کلی تقسیم میشوند: اتصالات ثابت (Rigid) و اتصالات انعطافپذیر (Semi‑rigid). هر یک از این دستهها بسته به نوع بارگذاری، شرایط اجرایی و نیازهای طراحی، زیرمجموعههای متعددی دارند.

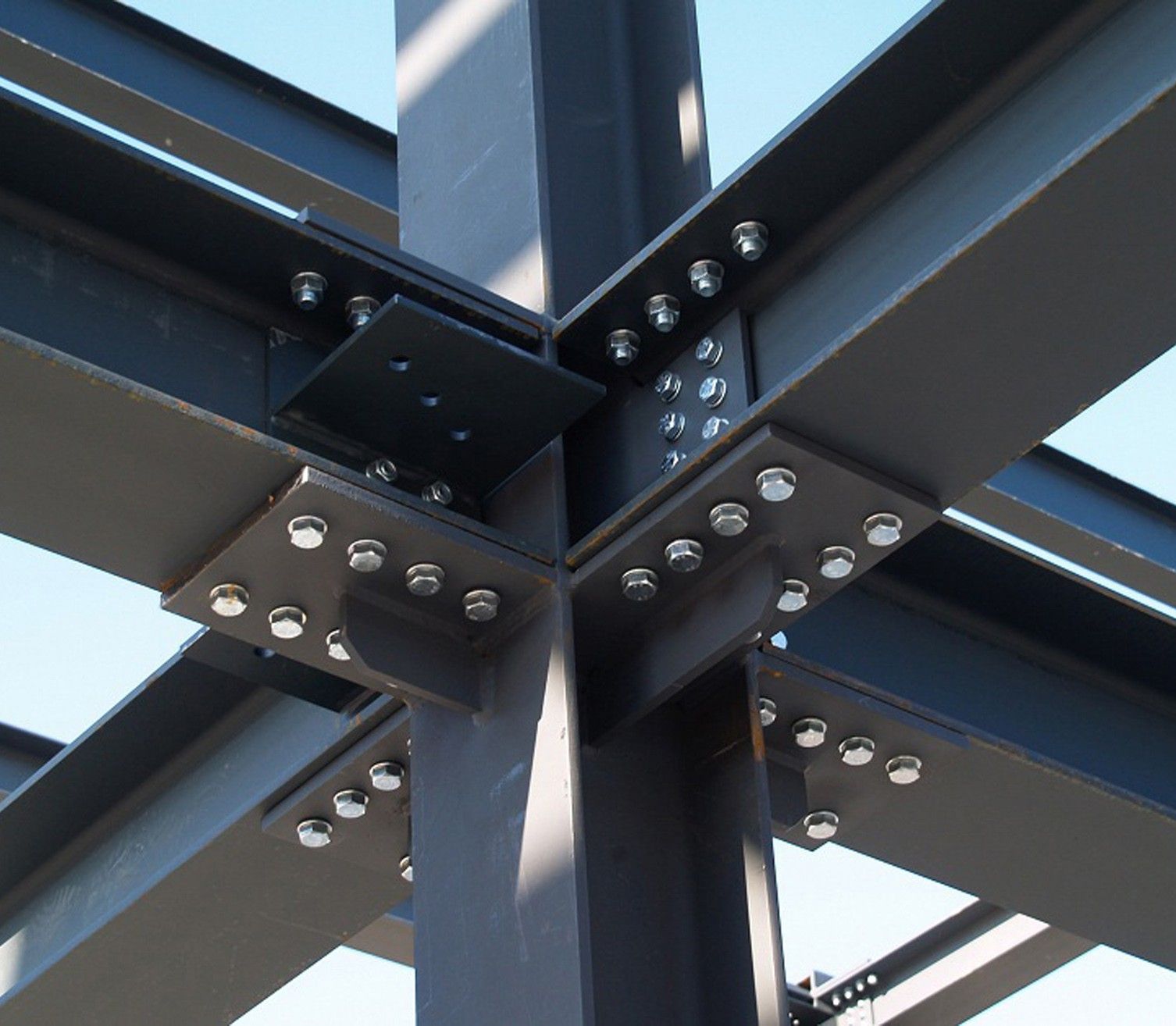

اتصالات ثابت
این نوع اتصالات توانایی انتقال کامل نیروهای محوری، برشی و خمشی را دارند و تقریباً همانند ادامه یک عضو بهصورت پیوسته رفتار میکنند. رایجترین روشهای این دسته شامل اتصال با جوش کامل، پیچیکردن (Bolted) با پیشتنش بالا و استفاده از پلاکهای تقویتکننده است.

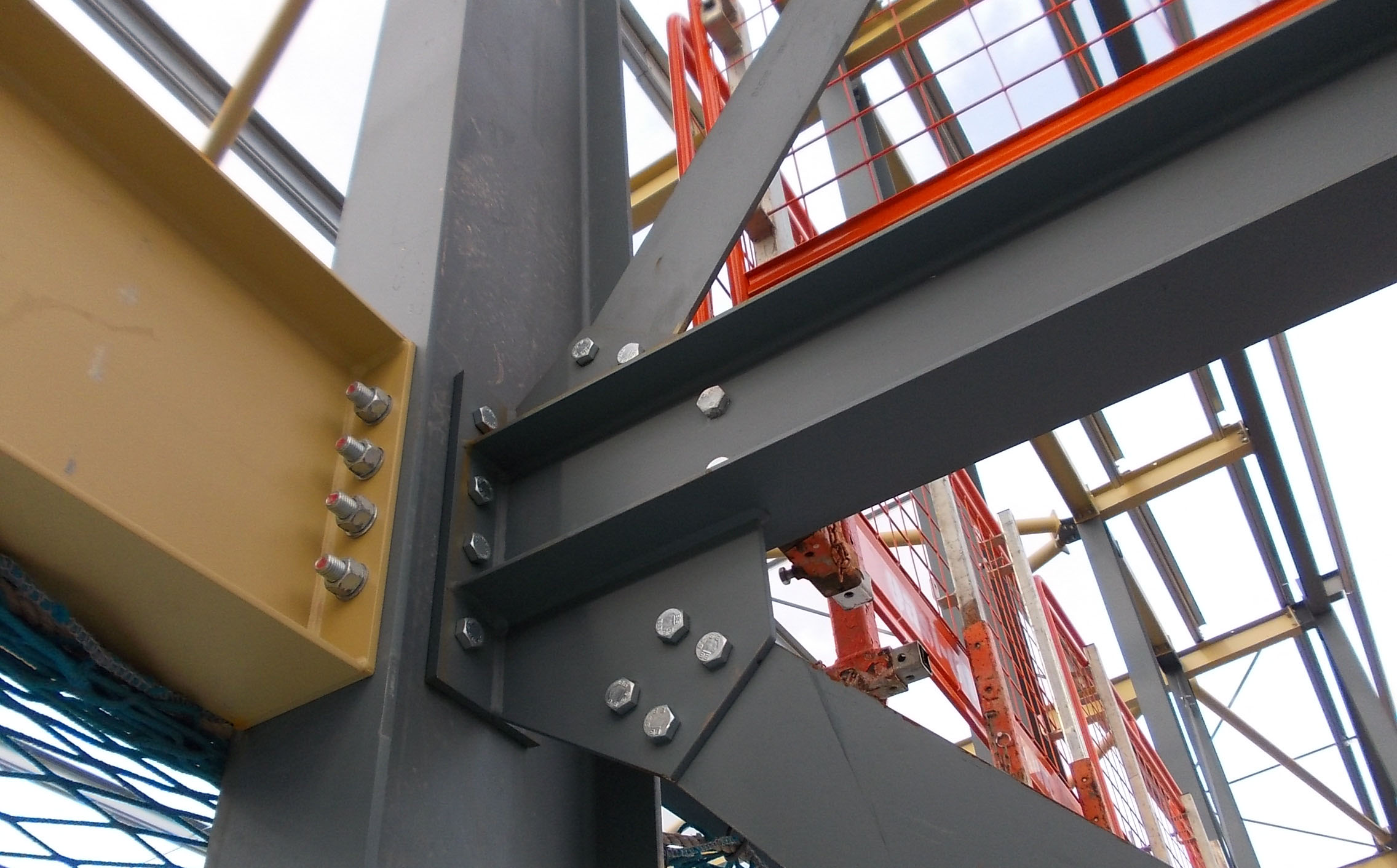

اتصالات انعطافپذیر
در این اتصالات، بخشی از نیروهای برشی بهصورت انعطافپذیر بین اعضا توزیع میشود. این روش بهویژه در مناطق seismic (زمینلرزهپذیر) کاربرد دارد؛ زیرا میتواند انرژی لرزش را جذب کرده و از شکست ناگهانی جلوگیری کند. نمونههای رایج شامل پینگذاری (Pin connections) و اتصالات با صفحهپوش (Plate connections) میباشد.
استانداردهای طراحی و محاسبه
در ایران، استانداردهای مرتبط با اتصالات فولادی در استاندارد ملی ایران (ISIRI) و کدهای طراحی سازههای فولادی (ACI/Eurocode) تعریف شدهاند. مهمترین موارد شامل موارد زیر است:
- محاسبه ظرفیت برشی: بر پایه مقادیر حداکثر تنش مجاز در جوش یا پیچ، با در نظر گرفتن ضریب ایمنی.
- محاسبه ظرفیت خمشی: بر پایه مقاومت مقطع فولادی و نحوه توزیع نیروهای برشی در پلاکهای تقویتکننده.
- محاسبه ظرفیت کششی: برای اتصالات با پیشتنش، مقدار پیشتنش حداکثری برای جلوگیری از گسیختگی پیچها یا شکست جوش تعیین میشود.
یکی از مهمترین نکات، توجه به ضریب بهرهبرداری (φ) است که در Eurocode بهصورت φ = 0.۹ برای جوش و φ = 0.۷۵ برای اتصالات پیچدار در نظر گرفته میشود. این ضریب بهمنظور اطمینان از عملکرد ایمن در شرایط حداکثری بکار میرود.
روشهای محاسبه در نرمافزارهای تخصصی
امروزه مهندسان برای بهدست آوردن نتایج دقیقتر از نرمافزارهای پیشرفتهای چون ETABS، SAP2000 و Tekla Structures بهره میبرند. این ابزارها امکان مدلسازی دقیق اتصالات، اعمال نیروهای ترکیبی و بررسی رفتار دینامیکی تحت زلزله را فراهم میکنند.
در هنگام مدلسازی، توصیه میشود از عناصر خطی (Line elements) برای نمایش جوشهای کامل و از عناصر صفحهای (Plate elements) برای پلاکهای تقویتکننده استفاده کنید. این کار باعث میشود نتایج محاسبه بارهای داخلی و توزیع تنشها بهدقت بیشتری نزدیک شوند.
نکات کلیدی در استفاده از نرمافزارها
برای بهدست آوردن یک مدل معتبر، موارد زیر را در نظر داشته باشید:
- تعیین دقیق مقادیر پیشتنش در پیچها؛
- استفاده از مقادیر مقاومت جوش مطابق با استانداردهای ملی؛
- بررسی حساسیت نتایج نسبت به تغییرات مقطع و طول جوش؛
- شبیهسازی واکنشهای دینامیکی برای مناطق زلزلهپذیر.
اجرای عملی و نکات سازندهگری
در مرحله اجرایی، کیفیت اتصالات بهویژه در جوشکاری و نصب پیچها بستگی دارد. رعایت موارد زیر میتواند خطرات ناشی از نقص در اتصال را بهطور قابلتوجهی کاهش دهد:
- آمادهسازی سطح: تمامی سطوح فولادی باید از هر گونه زنگزدگی، روغن یا آلودگی پاک شوند.
- کنترل جوش: استفاده از روشهای غیر تخریبی (NDT) مانند تست راداری یا تست السان برای تأیید کیفیت جوشهای انجام شده.
- پیچگذاری دقیق: استفاده از ابزارهای گشتاور (Torque wrench) جهت اطمینان از رسیدن به مقدار پیشتنش موردنظر.
- نظارت مستمر: حضور مهندس نظارت بر تمام مراحل نصب، بهویژه در نقاط بحرانی مانند تقاطع ستون‑تیر یا اتصال به پایههای فونداسیون.
یکی از دلایل مهم برای بروز مشکلات در اتصالات، عدم هماهنگی بین مهندس طراحی و پیمانکار اجرایی است. برای جلوگیری از این مسأله، مستندات طراحی (مانند نقشههای جزئیات اتصال) باید بهصورت دقیق، با توضیحات کامل درباره نوع جوش، قطر پیچ و مقدار پیشتنش ارائه شوند.
چالشها و راهکارهای نوین در اتصالات فولادی
با پیشرفت فناوری، چندین نوآوری در زمینه اتصالات فولادی بهوجود آمده است که میتواند عملکرد سازهها را بهبود بخشد:
- اتصالات پیشتنشدار با استفاده از مواد هوشمند: استفاده از آلیاژهای حافظهشکل که پس از نصب بهصورت خودکار پیشتنش میشوند.
- جوشکاری روباتیک: رباتهای خودکار میتوانند جوشهای با کیفیت بالا و تکرارپذیر ایجاد کنند؛ بهخصوص در پروژههای بزرگ مقیاس.
- سیستمهای مانیتورینگ آنلاین: حسگرهای فشار و ارتعاش میتوانند بهصورت لحظهای وضعیت اتصالات را تحت نظارت قرار دهند و هشدارهای پیشگیرانه ارائه دهند.
این فناوریها نه تنها زمان ساخت را کاهش میدهند، بلکه امکان بهدست آوردن دادههای دقیق برای بهبود طراحیهای آینده را فراهم میسازند.
نتیجهگیری
اتصالات سازه فولادی، بهعنوان رکن اساسی در انتقال نیروها و حفظ استحکام کل ساختمان، نیازمند ترکیبی از دانش نظری دقیق، رعایت استانداردهای ملی و بینالمللی، و اجرای صحیح در میادین ساخت هستند. با بهکارگیری روشهای پیشرفته محاسبه، استفاده از نرمافزارهای تخصصی و بهرهگیری از تکنولوژیهای نوین، میتوان به سطوح بالایی از ایمنی و کارایی دست یافت. در نهایت، همواره توصیه میشود که طراحان و اجراکنندگان بهصورت مستمر با یکدیگر در ارتباط باشند تا هر گونه نقص یا ابهام در جزئیات اتصال بهسرعت شناسایی و اصلاح شود.
